JTMD1102高压线性恒流控制器，可直接驱动LED灯串

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

JTMD1102是一款高压线性恒流控制器，可直接驱动LED灯串。其电源
系统结构简单。JTMD1102可与单极PFC驱动电路组合成高功率因数和低
输出电流纹波的LED恒流驱动电源。
JTMD1102集成了各种保护功能，包括输出开路、过温保护。从而提高
了LED恒流电源的可靠性。
JTMD1102采用SOP-8封装。
二.产品特点(Features)

内置100V 功率MOSFET
可编程LED输出电流
精简的外围电路，驱动器体积非常小
芯片供电欠压保护
过温保护
三,应用范围 (Applications)

LED 日光灯管 T5/T8/T10…
其它 LED 照明
四.技术规格书下载（产品PDF）

JTMD1102

五,产品封装图 (Package)

引脚编号	引脚名称	描述
1	VCC	芯片电源端
2,7,8	GND	芯片接地端
3	CS	电流采样及设置端
4	SCR	内部功率MOSFET源极
5,6	DRN	内部功率MOSFET漏极

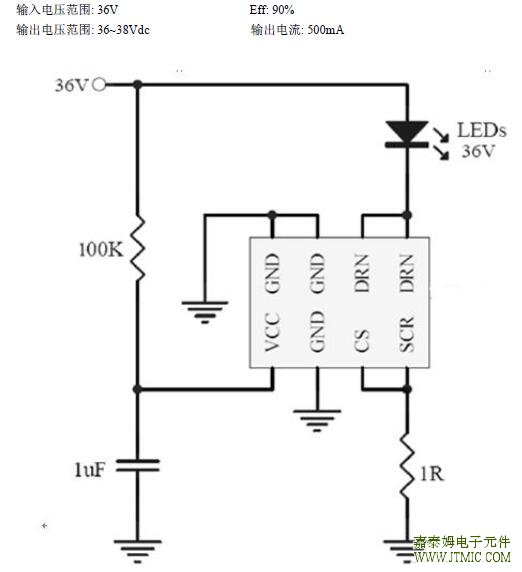

六.电路原理图

七,功能概述

符号	脚位	描述	范围	单位
DRN	1	驱动极	-0.3~100	V
CS，SCR	3,4	模拟输入/输出端	-0.3~6	V
Ivcc	6	VCC 钳位电流	1	mA
PLOSS	---	最大功率损耗（Ta=50°C）	0.65	W
θJA	---	热阻（结温-环境）	150	℃/W
Tj	---	最大工作结温	-40~150	℃
Tstg	---	存储温度范围	-65~150	℃
ESD	--	静电（人体模式）	2	kV

八,相关芯片选择指南

线性恒流芯片
型号	描述	推荐LED电压范围	推荐LED电流	最大输出功率	功率因数	拍摄频闪	Dimming	Package
JTMD1782	半压倍频驱动线性LED驱动器	110-140V at 220Vac / 50-60V at 120Vac	<40mA	5.6W	>0.7	有	N/A	ESOP8
JTMD1783	临界储能模式单电压输入线性LED驱动器	240-270V at 230Vac / 120-140V at 120Vac	<60mA	15W	>0.7	无	Analog	ESOP8
JTMD1784	临界储能模式单电压输入线性LED驱动器	240-270V at 230Vac / 120-140V at 120Vac	<120mA	30W	>0.7	无	Analog	TO252-5
JTMD1502	单段线性LED驱动器	DC 100V以下应用	<500mA	35W	N/A	无	N/A	ESOP8 & TO252-5
JTMD1102	100V单段线性LED驱动器	DC 100V以下应用	<500mA	35W	N/A	无	N/A	SOP8
JTMD1101	单段线性LED驱动器	AC & DC场合	由外置MOS决定	由外置MOS决定	~0.5	无	N/A	SOT23-6
