JTMD1804高压线性恒流控制器，可直接驱动多通道LED灯串

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

JTMD1784是一款高压线性恒流控制器，可直接驱动多通道 LED灯串。
其电源系统结构简单，只需很少的外围元件就可以实现非常优秀的恒
流特性。主要应用于对体积、成本要求非常苛刻的非隔离LED恒流驱
动电源系统。同时由于无需电解电容及磁性元件等特点，可以实现非
常长的电源寿命。
JTMD1784可以根据实际应用情况去选择四通道、三通道或二通道。
JTMD1784还可以多芯片并联或串联应用；其输出电流可通过电流采
样电阻进行编程。可自适应输出LED灯串的电压大小。
JTMD1784集成了专利的防过冲技术和过温补偿功能。JTMD1784
还集成了各种保护功能，包括输出短路、输出开路、过温保护。从而
提高了LED恒流电源的可靠性。
JTMD1784采用ESOP8封装。
二.产品特点(Features)

内置四通道500V高压MOSFET
3% 输出电流精度
可编程LED输出电流
专利的防过冲技术
多芯片并联或串联应用
无需电解电容及磁性元件
精简的外围电路，驱动器体积非常小
自适应LED灯电压
芯片供电欠压保护
过温补偿
过温保护
三,应用范围 (Applications)

LED 蜡烛灯…
LED 日光灯管 T5/T8/T10…
LED 球泡灯/射灯 E14/E27/PAR30/PAR38…
其它 LED 照明
四.技术规格书下载（产品PDF）

JTMD1784

五,产品封装图 (Package)

引脚编号	引脚名称	描述
1	SD4	内部 MOSFET4 漏极
2	SD3	内部 MOSFET3 漏极
3	SD2	内部 MOSFET2 漏极
4	SD1	内部 MOSFET1 漏极
5	LN	线电压采样端
6	VCC	芯片电源端
7	GND	芯片接地端
8	CS	电流采样及设置端
	E-PAD	散热焊盘，内部接地

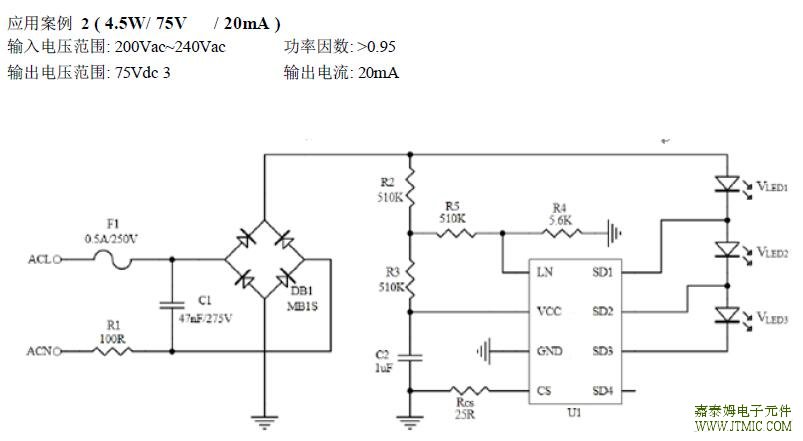

六.电路原理图

七,功能概述

符号	脚位	描述	范围	单位
SD1~SD4	1~4	内部MOSFET漏极	-0.3~500	V
ID	1~4	内部MOSFET电流（Tj=100°C）	32	mA
LN,CS	5, 8	模拟输入/输出引脚	-0.3~6	V
Ivcc	6	VCC 钳位电流	1	mA
PLOSS	---	最大功率损耗（Ta=50°C）	1.25	W
	---	热阻（结温-环境）	40	℃/W
Tj	---	最大工作结温	-40~150	℃
Tstg	---	存储温度范围	-65~150	℃
ESD	--	静电（人体模式）	2	KV

八,相关芯片选择指南

线性恒流芯片
型号	描述	推荐LED电压范围	推荐LED电流	最大输出功率	功率因数	拍摄频闪	Dimming	Package
JTMD1782	半压倍频驱动线性LED驱动器	110-140V at 220Vac / 50-60V at 120Vac	<40mA	5.6W	>0.7	有	N/A	ESOP8
JTMD1783	临界储能模式单电压输入线性LED驱动器	240-270V at 230Vac / 120-140V at 120Vac	<60mA	15W	>0.7	无	Analog	ESOP8
JTMD1784	临界储能模式单电压输入线性LED驱动器	240-270V at 230Vac / 120-140V at 120Vac	<120mA	30W	>0.7	无	Analog	TO252-5
JTMD1502	单段线性LED驱动器	DC 100V以下应用	<500mA	35W	N/A	无	N/A	ESOP8 & TO252-5
JTMD1102	100V单段线性LED驱动器	DC 100V以下应用	<500mA	35W	N/A	无	N/A	SOP8
JTMD1101	单段线性LED驱动器	AC & DC场合	由外置MOS决定	由外置MOS决定	~0.5	无	N/A	SOT23-6
