一,产品概述(General Description)

JTMS9654是一款高精度原边反馈的 LED 恒流驱动芯片，适用于85Vac~265Vac 全范围输入电压、功
率9W 以下的反激式隔离 LED 恒流电源。
JTMS9654内置了高精度的采样、补偿电路，使得电路能够达到±3%以内的恒流精度，具有优异的线
型调整率和负载调整率，并且通过 RADJ 引脚外接电阻可以方便地控制 LED 开路保护电压。
JTMS9654内部集成了650V 功率 MOSFET，采用双绕组原边反馈模式，无需次级反馈电路，也无需补
偿电路，加之精准稳定的自适应技术，使得系统外围结构十分简单，可在外围器件数量少，参数范围宽
松的条件下实现高精度恒流控制，极大地节约了系统成本和体积，并且能够确保在批量生产时 LED 灯具
参数的一致性。
JTMS9654具有丰富的保护功能：输出开短路保护、采样电阻开短路保护、欠压保护、输出过压保护、
过温自适应调节等。
二.产品特点(Features)

内部集成650V功率管
±3%以内的系统恒流精度
原边反馈恒流控制，无需次级反馈电路
无需辅助绕组检测和供电，实现双绕组结构
LED 开路电压可通过外部电阻调整
芯片超低工作电流
宽输入电压
输出开短路保护
采样电阻开短路保护
输出过压保护
芯片供电欠压保护
过热自适应调节功能
简洁的系统拓补，外围器件极少
三,应用范围 (Applications)

LED 灯具
四.技术规格书下载（产品PDF）

JTMS9654

五,产品封装图 (Package)

引脚号	符号	功能
1	ISEN	电流采样，外接电阻
2	VDD	工作电源
3	GND	电源地
4	RADJ	设置开路保护，外接电阻
5	NC	空脚
6	NC	空脚
7	DRN	功率 MOSFET 的漏端
8	DRN	功率 MOSFET 的漏端

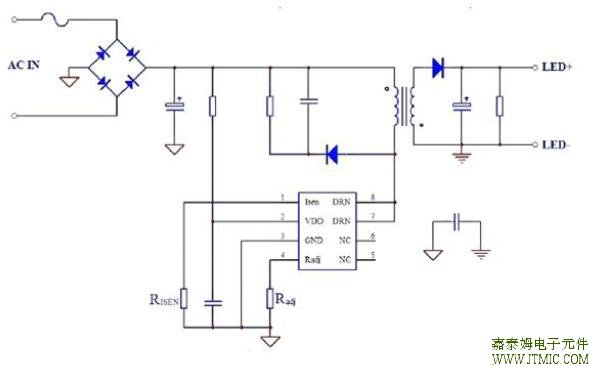

六.电路原理图

七,功能概述

项目	符号	参数范围	单位
电源电压	VDD	-0.3-20	V
漏极电压	VDRN	-0.3-650	V
电流采样端电压	VISEN	-0.3-6	V
最大工作电流	IDDMAX	5	mA
开路保护电压调节端	VRADJ	-0.3-6	V
最大耗散功率(Ta=25 C)	Ptot	0.45	W
热阻结-环境	Rthj-a	145	℃/W
工作结温范围	TJ	-40-155	℃
存储温度范围	TSTG	-55-150	℃
ESD		2,000	V

八,相关芯片选择指南

隔离产品
产品型号	隔离/非隔离	功率因素校正	内置功率管	封装形式	功率范围	封装
JTMS9653	Y		MOSFET,650V/0.8A	SOP-8	5-7W	SOP-8
JTMS9654	Y		MOSFET,650V/1.2A	SOP-8	7-9W	SOP-8
JTMS9654A	Y		MOSFET,650/2.0A	DIP-7	12-18W	DIP-7
JTMS9866	Y		MOSFET,700V/3.0A	SOP-8,DIP-7	12-18W	SOP-8&DIP-7
JTMS9867	Y		MOSFET,700V/4.0A	DIP-7	18-24W	DIP-7
JTMS9801	Y		MOSFET,BJT	SOP-8	UP to 60W	SOP-8
