半压倍频驱动线性LED驱动器JTMD1782,线性降压恒流驱动技术,内置双路开关恒流源和市电相位检测电路

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

JTMD1782基于专利的线性降压恒流驱动技术，允许LED电压低于交流电峰值电压的一半，可以实现功率因数大于0.8和
效率大于80%的良好性能，克服了传统线性LED驱动器的若干缺点。

JTMD1782内置双路开关恒流源和市电相位检测电路，在市电的不同相位区间，形成LED负载和储能电容之间不同的电气
连接关系和工作模式。在一个市电周期内，LED负载分别流过充电电流和放电电流，使得LED电流以市电频率4倍的频率波
动，降低了人眼可感知的光闪烁；通过限制充电电流，实现了较高的功率因数；JTMD1782还可以在120/230Vac的全球电
网输入范围内运行，并始终保持较高的效率和功率因数。
JTMD1782内置了外部可编程的限功率输入电路，在市电电压较高时，限制电网的输入和输出功率，降低驱动器的功耗，
使驱动器和灯具的散热成本得以降低。
JTMD1782采用500V高压半导体工艺制程，将高压启动、高压恒流源和控制电路一体集成，内部集成了过温度保护、输
出短路保护和开路保护等功能。

JTMD1782采用ESOP8封装。
二.产品特点(Features)

允许输出LED电压低于市电峰值电压的一半
高功率因数
低EMI
支持100-264Vac输入电压范围
可编程的限功率输入功能
过温保护
LED开路/短路保护
三,应用范围 (Applications)

LED 蜡烛灯…
LED 球泡灯…
其它 LED 照明
四.技术规格书下载（产品PDF）

JTMD1782

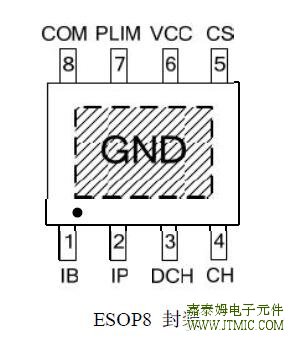

五,产品封装图 (Package)

引脚编号	引脚名称	描述
1	IB	偏置电流设定端
2	IP	交流电相位检测电流输入
3	DCH	放电电流源正极
4	CH	充电电流源正极
5	CS	电流采样端
6	VCC	芯片电源端
7	PLIM	功率限制输入端
8	COM	环路补偿端
	GND	散热焊盘，内部接地

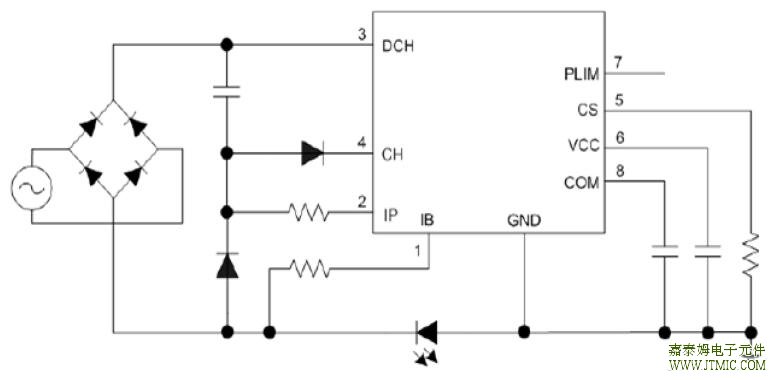

六.电路原理图

七,功能概述

符号	脚位	描述	范围	单位
SD	3,4	DCH, CH to GND	-0.3~500	V
--	6	VCC to GND	-0.3~6	V
---	---	IB, IP, COM, CS and PLIM to GND	-0.3~VCC+0.3	V
---	---	IB and IP sink/source current	500	uA
θJC	---	热阻（结温-环境）	35	℃/W
Tj	---	最大工作结温	150	℃
Ta	---	工作温度范围	-25~85	℃
Ts	---	存储温度范围	-40~150	℃
ESD	--	HBM	2	kV
ESD	--	MM	200	V

八,相关芯片选择指南

线性恒流芯片
型号	描述	推荐LED电压范围	推荐LED电流	最大输出功率	功率因数	拍摄频闪	Dimming	Package
JTMD1782	半压倍频驱动线性LED驱动器	110-140V at 220Vac / 50-60V at 120Vac	<40mA	5.6W	>0.7	有	N/A	ESOP8
JTMD1783	临界储能模式单电压输入线性LED驱动器	240-270V at 230Vac / 120-140V at 120Vac	<60mA	15W	>0.7	无	Analog	ESOP8
JTMD1784	临界储能模式单电压输入线性LED驱动器	240-270V at 230Vac / 120-140V at 120Vac	<120mA	30W	>0.7	无	Analog	TO252-5
JTMD1502	单段线性LED驱动器	DC 100V以下应用	<500mA	35W	N/A	无	N/A	ESOP8 & TO252-5
JTMD1102	100V单段线性LED驱动器	DC 100V以下应用	<500mA	35W	N/A	无	N/A	SOP8
JTMD1101	单段线性LED驱动器	AC & DC场合	由外置MOS决定	由外置MOS决定	~0.5	无	N/A	SOT23-6
