一,产品概述(General Description)
       JTM4068 是 PWM 降压模式多节镍氢电池充电管理集成电路，独立对多节镍氢电池充电
进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。
       JTM4068 具有涓流，恒流和维持充电模式，非常适合多节镍氢电池的充电。对于深度放
电的电池，当电池电压低于所设置的最高充电电压的 66.7%时，JTM4068 用所设置的恒
流充电电流的 24%对电池进行涓流充电。在恒流充电模式，充电电流通过一个外部电阻
设置。在维持充电模式，充电电流为恒流充电电流的 24%，维持充电时间由外部电容设
置，当充电时间达到外部电容所设置的值时，JTM4068 进入充电结束状态。在充电结
束状态，如果电池电压下降到所设置的最高充电电压的 88.6%时，自动开始新的充电周
期。当输入电源掉电或者输入电压低于电池电压时，JTM4068 自动进入低功耗的睡眠模
式。其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。
      JTM4068 采用 16 管脚 TSSOP 封装。

二.产品特点(Features)
宽输入电压范围：7.5V 到 28V
对多节镍氢电池进行完整的充电管理
最高充电电压由外部电阻设置
维持充电时间由外部电容设置
充电电流可达 5A
PWM 开关频率：300KHz
恒流充电电流由外部电阻设置
对深度放电的电池进行涓流充电
电池温度监测功能
自动再充电功能
双状态指示
软启动功能
电池端过压保护
工作环境温度：－40℃ 到＋85℃
采用 16 管脚 TSSOP 封装
产品无铅，无卤素元素，满足 RoHS

三,应用范围 (Applications)
多节镍氢电池充电
备用电池应用
便携式工业和医疗仪器
电动工具
对讲机

四.下载产品资料PDF文档

jtm4068

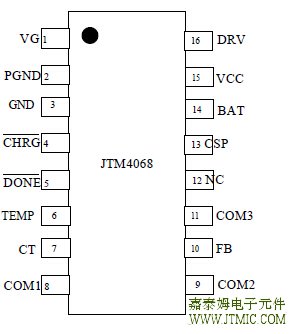

五,产品封装图 (Package)

管脚序号	名称	说明
1	VG	内部电压调制器输出。为内部驱动电路提供电源。在 VG 管脚和 VCC 管脚之间接一个 100nF 的电容。
2	PGND	功率地
3	GND	模拟地
4	CHRG	漏极开路输出端。在涓流充电，恒流充电和过充电状态，内部晶体管将此管脚拉到低电平；否则，此管脚为高阻状态。
5	DONE	漏极开路输出端。在浮充电状态，内部晶体管将此管脚拉到低电平；否则，此管脚为高阻状态。
6	TEMP	电池温度监测输入端。在此管脚到地之间连接一个负温度系数的热敏电阻。
7	CT	维持充电时间设置端。将此管脚通过一个电容接到地，用来设置维持充电时间。维持充电时间＝396.6×CT (秒)，其中 CT 的单位为微法。
8	COM1	回路补偿输入端 1。在此管脚到地之间接一个 470pF 的电容。
9	COM2	回路补偿输入端 2。在此管脚到地之间串联连接一个 120Ω 的电阻和一个 220nF 的电容。
10	FB	电池电压反馈端。外接电阻分压网络以设置电池最高充电电压。
11	COM3	回路补偿输入端 3。在此管脚到地之间接一个 100nF 的电容。
12	NC	没有连接
13	CSP	充电电流检测正输入端。此管脚和BAT管脚测量充电电流检测电阻RCS两端的电压，并将此电压信号反馈给芯片进行电流调制。
14	BAT	充电电流检测负输入端。此管脚和CSP管脚测量充电电流检测电阻RCS两端的电压，并将此电压信号反馈给芯片进行电流调制。
15	VCC	外部电源输入端。VCC 也是内部电路的电源。此管脚到地之间需要接一个滤波电容。
16	DRV	驱动片外 P 沟道 MOS 场效应晶体管的栅极。
