一,产品概述(General Description)
   JTM4058为ＵＳＢ镍镉/镍氢充电管理ＩＣ现在主要应用的市场为电子玩具充电器。
     JTM4058本芯片为一种高效率、控制稳定可靠的充电管理电路。整个电路通过检测电
池电压控制充电电流大小。电路具有 0△V 和 -△V 快速充电终止方式，保证电池的充饱
率达到 100%。芯片设计了一种内置的高精度 ADC 可对采样的电池电压和电流进行模
数转换，并输出数字信号到算术逻辑单元检测，从而可靠地终止快速充电。

二.产品特点(Features)
给镍镉／镍氢电池 1 节-8 节可充电电池充电。
芯片的工作电压为 5V，供电范围为 2.6V~7.5V。
芯片设计了内置的 10bit ADC 可对采样的电池电压和电流进行模数转换，并
输出数字信号到算术逻辑单元检测。
充电截止方式采用 0V+ -V 检测方式。
ＩＣ内置自动电流调节器，当升压电压升到最大或输入电压被拉低时具有电
流自动调节功能，电流自动调节功能会将电流调至一个最大电流。
IC 内部可以检测 USB 供电电压大小，当 USB 电源电压被拉低到某个阈值时
会减小充电电流以保护 USB 电源的安全，USB 电源电压升起后再增大充电
电流。
IC 具有上电输出短路报警功能，以保证电池、及 IC 自身安全。
IC 内部具有过温保护功能，当芯片内部温度过高时会关闭输出，温度滞回后
继续工作。
驱动 LED 输出显示充电状态。
采用 SOP8 封装。

三,应用范围 (Applications)
USB 电源
四.下载产品资料PDF文档

JTM4058

五,产品封装图 (Package)

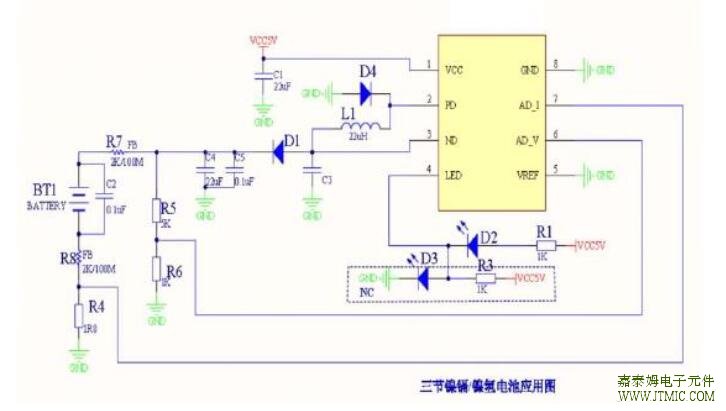

六.电路原理图
