一,产品概述(General Description)

目前此款无线充电接收芯片，集成通讯，高频整流，频率控制，充电状态指示，过温保护，过流保
护，所以外围器件精简到只需要一个小电容，带上模拟混合数字的技术，使整机可靠性更高，应用更加
灵活简洁。在小体积的产品上应用更加有优势和效率更高。应用范围广：数码产品（智能手表、手环、
耳机……），以及各类需要防水、外观讲究和充电方便的手持产品。
二.产品特点(Features)

内置的功率级采用低电阻 NMOS FET 技术确保高效率与低功耗
内置模拟+数字解调，减少外围器件，通讯更加可靠灵活
充电状态和电池状态可以给指示
免调试，自动连接
自动功率控制
过热保护功能（OTP）
欠压保护功能(UVLO)
过流保护功能（OCP）
短路保护功能（SCP）
外围电路简单到一个电容，体积小，安装方便
静态电流小于 6uA
电池保护功能
充电电压检测精度高
三,应用范围 (Applications)

智能手表、手环、耳机
四.技术规格书下载（产品PDF）

JTSG5121

五,产品封装图 (Package)

管脚序号	管脚名称	功能描述
1	SOL	平时 VDD 电平，当 SI 端口有信号和 VCHG 没信号时，输出低电平信号，灌电流能力大，可以到 2A 电流，带短路和过流保护没有用到此端口，请悬空
2	GND	芯片电源地，接电池负端
3	VCHG	接线圈，电磁耦合的能量输入此端口
4	VDD	芯片电源正，接电池正端
5	SOH	平时 GND 电平，当 SI 端口有信号和 VCHG 没信号时，输出高电平，推电流比较小，在 1MA 左右，没有用到此端口，请悬空
6	SI	信号输入端，此端口对电平非常敏感，可以做为触摸端口使用，在直接电平控制时，要串个 4.7M 电阻使用，同时 LAYOUT 上注意，要远了干扰信号比较强的走线和器件没有用到此端口，请悬空

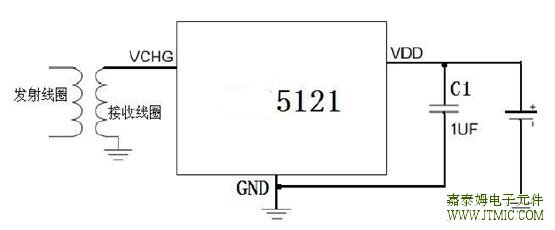

六.电路原理图

七,功能概述

◇电源电压 VDD ------- -0.3V to 4.5 V
◇信号输出端电压 SOL -------- -0.3 to 4.5V

◇信号输入端电压 SI --------−0.3V to 4.5V

◇接收线圈端电压 VCHG -------- -0.3V to 20V
◇信号输出端电压 SOH ------- −0.3V to 4.5V

◇存放温度范围------- −55℃ to 150℃

◇ESD保护(HBM人体模式) ---------------- ±2KV
八,相关芯片选择指南

无线充电解决方案
芯片型号	工作电压	静态电流	类型	LED指示灯数量	最大充电电流	充电截止电压	封装规格
JTSG5024	3V~5.6V	40uA	发射	4	可调	可调	TSSOP24
JTSG5011	3V~5.6V	40uA	发射	1	可调	可调	ESOP16
JTSG5121	2.4V~4.5V	5uA	接收	-	100mA	4.0V	SOT23-6
JTSG5122	2.4V~4.5V	5uA	接收	-	200mA	4.0V	ESOP8
JTSG5123	2.4V~4.5V	11uA	接收	-	300mA	4.0V	ESOP8
JTSG5012	2.5V~5.5V	6uA	电子烟咪头	1	100mA	4.0V	SOT23-6
