一,产品概述(General Description)

目前此款无线充电发射芯片，集成通讯，功率驱动，频率控制，充电状态指示，异物侦测，过温保

护，过流保护，所以外围器件精简，带上灵活参数配置，使整机可靠性更高，应用更加灵活简洁。在小

体积的产品上应用更加有优势和效率更高。应用范围广：数码产品（智能手表、手环、耳机、、、），各类

需要防水、外观讲究和充电方便的手持产品。

二.产品特点(Features)

内置的功率级采用低电阻 NMOS FET 技术确保高效率与低功耗

内置模拟+数字解调，减少外围器件，通讯更加可靠灵活

充电状态和故障状态的发光二级管(LED)指示

外来物体检测(FOD)和增强性寄生金属检测 (PMOD)

自动检测负载

自动功率控制

可采用 3.0V—5.6V 供电，方便通用 USB 5V 或者电池供电，带来移动和选择电源方便

灵活外围可编程和配置，方便匹配不同线圈参数的调整

可选择扫描接收器的快慢时间，带来可以进一步降低待机功耗

过热保护功能（OTP）

欠压保护功能(UVLO)

过流保护功能（OCP）

外围电路简单，体积小，安装方便

三,应用范围 (Applications)

数码产品:智能手表、手环、耳机
四.技术规格书下载（产品PDF）

JTSG5011

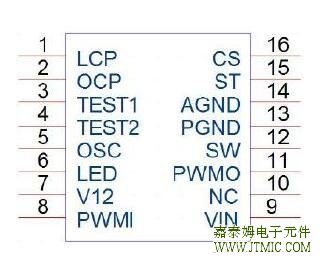

五,产品封装图 (Package)

管脚序号	管脚名称	功能描述
1	LCP	设置线圈最小工作电流
2	OCP	设置线圈最大工作电流
3	TEST1	芯片工作测试用
4	TEST2	芯片工作测试用
5	OSC	振荡电阻接入脚
6	LED	1、长亮：电池充满 2、呼吸灯：正在充电 3、快闪：过流或金属异物放入 4、不亮：没有对应的接收端放入
7	V12	1.2V 参考电压输出
8	PWMI	PWM 信号收入
9	VIN	芯片电源（3.0V----5.6V）
10	NC	空脚（注意 LAYOUT 时要悬空）
11	PWMO	PWM 信号输出
12	SW	驱动线圈
13	PGND	功率地
14	AGND	模拟地
15	ST	悬空间隔 1 秒扫描接收端，接地间隔 2 秒扫描接收端
16	CS	线圈工作电流采样

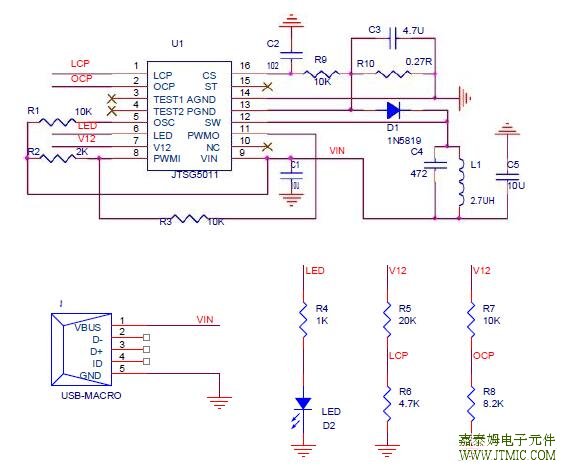

六.电路原理图

七,功能概述

符号	参数	测试条件	最小值	典型值	最大值	单位
VIN	输入电压		3.0	-	5.6	V
IQ	静态电流	省电模式	-	40	-	uA
VUVLO	低压检测阈值	VIN下降	-	3.0	-	V
VRSTB	低压复位阈值	VIN下降	-	2.7	-	V
SW_Rdson	开关管的导通电阻	I=1A	-	300	-	mΩ
SW_ IMAX	SW连续电流		-		2.2	A
SW_ IOCP	SW过流保护值		-	3.5	-	A
SW_ ILEAK	SW漏电流		-	0.5	2	uA
Fosc	内部时钟频率		-	8.5	-	MHZ
V12	内部参考基准		-	1.2	-	V
LED	LED输出端电流		-	5	-	mA
PWM	PWM输出频率		-	680	-	KHZ
过热保护
TOTP	过热保护阈值		-	160	-	℃
Thsy	迟滞温度		-	20	-	℃

八,相关芯片选择指南

无线充电解决方案
芯片型号	工作电压	静态电流	类型	LED指示灯数量	最大充电电流	充电截止电压	封装规格
JTSG5024	3V~5.6V	40uA	发射	4	可调	可调	TSSOP24
JTSG5011	3V~5.6V	40uA	发射	1	可调	可调	ESOP16
JTSG5121	2.4V~4.5V	5uA	接收	-	100mA	4.0V	SOT23-6
JTSG5122	2.4V~4.5V	5uA	接收	-	200mA	4.0V	ESOP8
JTSG5123	2.4V~4.5V	11uA	接收	-	300mA	4.0V	ESOP8
JTSG5012	2.5V~5.5V	6uA	电子烟咪头	1	100mA	4.0V	SOT23-6
