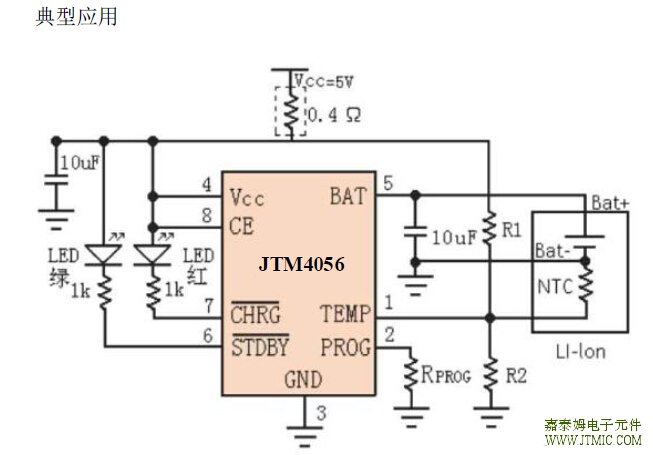

测功能取消，其他充电功能正常。 PROG（引脚 2）：恒流充电电流设置和充电电流监测端从 PROG 管脚连接一个外部电阻到地端可以对充电电流进行编程。在预充电阶 段，此管脚的电压被调制在 0.1V；在恒流充电阶段，此管脚的电压被固定在 1V。在充电状态的所有模式，测量该管脚的电压都 可以根据下面的公式来估算充电电流： GND（引脚 3）：电源地 Vcc （引脚 4）：输入电压正输入端此管脚的电压为内部电路的工作电压。当 Vcc小于低电压检测阈值或与BAT 管脚 的电压差小于 40mV 时，JTM4056将进入低功耗的停机模式，此时 BAT 管脚的电流小于2uA。 BAT（引脚 5）：电池连接端将电池的正端连接到此管脚。在芯片被禁止工作或者睡眠模式，BAT 管脚的漏电 流小于 2uA。BAT管脚向电池提供充电电流和 4.2V（JTM4056B为4.35V） 的限制电压。 STDBY（引脚 6）：漏极开路输出的电池充电完成指示端当电池充电完成时 STDBY 被内部开关拉 到低电平，表示充电完成。除此之外，STDBY 管脚将处于高阻态。 CHRG（引脚 7）：漏极开路输出的充电状态指示端当充电器向电池充电时，CHRG管脚被内部开关拉到低电平，表示充电正在进行； 否则CHRG 管脚处于高阻态。 CE（引脚 8）：芯片始能输入端高输入电平将使 JTM4056 处于正常工作状态；低输入电平使 JTM4056 处于被禁止充电状态。CE 管脚可以被TTL 电平或者CMOS 电平驱动。 五,电路原理图  六.产品PDF文档
七,功能概述 JTM4056 是专门为一节锂离子或锂聚合物电池而设计的线性充电器电路，利用芯片内部的功率晶体管对电池进行恒流和恒 压充电。充电电流可以用外部电阻编程设定，最大持续充电电流可达 1.2A，不需要另加阻流二极管和电流检测电阻。JTM4056 包含两个漏极开路输出的状态指示输出端，充电状态指示端CHRG和电池故障状态指 示输出端STDBY。 芯片内部的功率管理电路在芯片的结温超过145℃时自动降低充电电流，这个功能可以使用户最大限度的利用芯片的功率 处理能力，不用担心芯片过热而损坏芯片者外部元器件。这样，用户在设计充电电流时，可以不用考虑最坏情况，而只是根据典 型情况进行设计就可以了，因为在最坏情况下，JTM4056 会自动减小充电电流。当输入电压大于电源低电压检测阈值 和芯片使能输入端接高电平时，JTM4056 开始对电池充电，CHRG 管脚输出低电平，表示充电正在进行。如果电池电压低于 2.9V，充电器用小电流对电池进行预充电。当电池电压超过 2.9V 时，充电器采用恒流模式对电池充电，充电电流由 PROG 管脚 和 GND 之间的电阻 RPROG 确定。当电池电压接近 4.2V（JTM4056B 为 4.35V）电压时，充电电流逐渐减小，JTM4056 进入恒压充电 模式。当充电电流减小到充电结束阈值时，充电周期结束，CHRG 端输出高阻态，STDBY 端输出低电位。充电结束阈值是恒流充电电流的 10%。当电池电压降到再充电阈值以下时，自动开始新的充电周期。芯片内部的高精度的电压基准源，误差放大器和电阻分压网络确保电 (责任编辑：oumao18) |
