The JTM3108 is a 180 KHz fixed frequency PWM buck (step-down(2)

五,电路原理图

六.产品PDF文档

七,功能概述

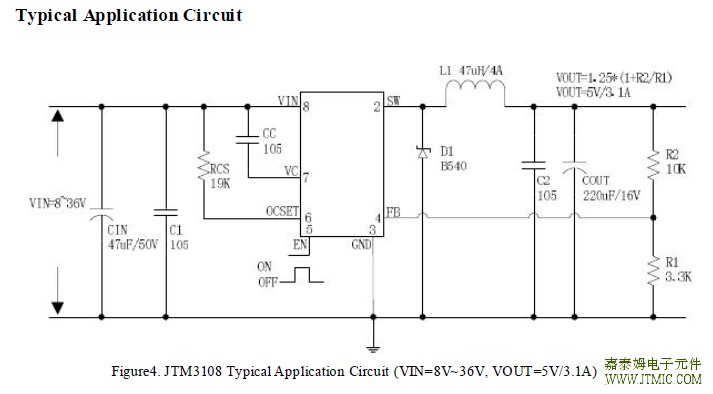

用于 DC8V~36V 输入，输出电压 5V，输出电流 3.1A 的车充应用演

示，最高转换效率可以达到 93%。
是开关降压型 DC-DC 转换芯片；固定开关频率 180KHz，可减小外部元器件尺寸，方便 EMC 设计。芯片
具有出色的线性调整率与负载调整率，输出电压支持 1.25V~32V 间任意调节。芯片内部集成过流保护、过温保护、短
路保护等可靠性模块。
为标准 SOP8-EP 小体积封装，集成度高，外围器件少，应用灵活
八,相关产品

DC-DC降压IC

型号	输入耐压	输出电压	输出电流	反馈电压	工作频率	效率	静态	待机电流	封装	直接替换
							工作电流
LM2596	45V	5.0V/可调输出	3A	1.23V	150K	90%	10mA	80uA	TO-263-5L	LM2596/AP1501
		/3.3/12V				(Max)			TO-220-5L
LM2576	45V	5.0V/可调输出	3A	1.23V	50K	90%	10mA	80uA	TO-263-5L	LM2576
		/3.3/12V				(Max)			TO-220-5L
JTM1507	45V	5.0V/可调输出	3A	1.23V	380K	73%	2mA	0.2uA	TO-252-5L	AP1507
MP1410	27V	可调输出	2A	1.22V	420K	95%	1mA	25uA	SOP8	MP1410/ACT4060
										MP9141/RT826
										AP1534
JTM1509	45V	5.0V/可调输出	2A	1.23V	150K	82%	2mA	80uA	SOP8	AP1509
		3.3V/12V
JTM1513	20V	可调输出	2A	0.8V	150K	89%	2mA	1uA	SOP-8	AP1513
JTM1530	20V	可调输出	3A	0.8V	380K	88%	3mA	1uA	SOP-8	AP1510
JTM1583	28V	可调输出	3A	1.22V	380K	89%	3mA	1uA	SOP-8	MP1583
JTM3111	42V	可调输出	3A	0.8V	50-500K	91%	3mA	150uA	ESOP8	AX3111
JTM3112	40V	可调输出/	2A	1.18V	110K	93%	10mA	2mA	SOP8
		带CC/CV模式
JTM3113B	40V	可调输出/	2.5A	1.0V	250K	91%	10mA	2mA	ESOP8
		带CC/CV模式
JTM3101	45V	可调输出/	2A	1.235V	150K	83%	2.0mA		ESOP8
		带CC模式
JTM3102	45V	可调输出/	3A	1.25V	150K	89%	2.0mA		ESOP8
		带CC模式
JTM3109	40V	可调输出/	3A	1.25V	180K	89%	2.1mA		SOP8
		带CC/CV模式
JTM3108	40V	可调输出/	3.5A	1.25V	180K	87%	2.1mA		ESOP8
		带CC/CV模式
JTM4523	40V	可调输出/	3A	0.8V	225K	92%	2.84mA	75uA	ESOP8	AC4523/F5335
		带CC/CV模式
JTM3501	50V	5V固定输出	1.8A		150K	90%	4.7mA		SOP-8
JTM3511	50V	5V固定输出	2.1A		150K	90%	4.7mA		SOP-8
JTM3512	50V	5V固定输出	2.4A		150K	89%	4.7mA		SOP-8
JTM3513	50V	5V固定输出	3.2A		150K	87%	4.7mA		TO-252-5L
