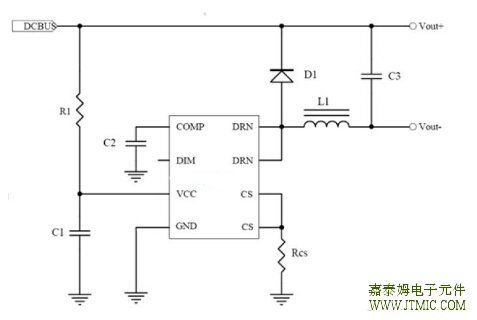

五,电路原理图

六, 产品PCB
(略)
七.产品BOM
(略)
八.产品PDF文档

九,功能概述
         jtm9807是一款连续电流工作模式的降压式恒流控制器，内置0.5A/75V高压MOSFET，专用大功率
LED灯珠驱动系统。
       启动与供电
在上电后，母线电压通过启动电阻给VCC引脚的电容充电，直到VCC电压上升到启动阈值电压后，
芯片启动工作，VCC的迟滞电压为2V。   内置12V稳压管。由于芯片的典型工作电流只有
200uA，因此，无需专门的供电电路,利用启动电阻就可以直接供电，可减少系统成本,提高系统效率。
恒流控制启动与供电
Jtm9807采用独特的闭环恒流控制专利－TRUEC2技术，可在宽输入电压、输出电压以及电感参数条
件下实现高精度的输出电流，确保应用和批量生产时 LED 灯具亮度的一致性。
保护功能
集成了多重保护功能，以确保 LED 灯具工作稳定可靠。
输出短路：   在输出短路的情况下，依然可
以实现很好的恒流特性；
采样电阻开/短路：当采样电阻出现开路或短路的情况，jtm9807

会立即启动保护功能；
过温：当芯片结温超过 150℃时，芯片会立即进
入过温保护，直到结温小于 120℃后，自动重启。
