JTM4531A,JTM4533A is a wide input voltage, high efficiency C(2)

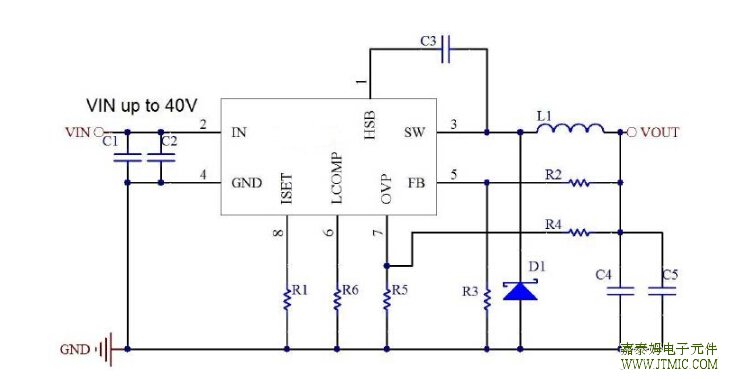

五,电路原理图

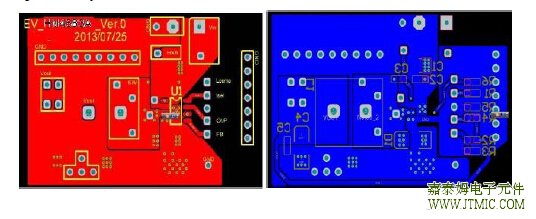

六, 产品PCB

七.产品BOM
(略)
八.产品PDF文档

九,功能概述
CV/CC Loop Regulation
As seen in Functional Block Diagram, the JTM4531A is
a Constant On Time (COT) mode pulse width
modulation (PWM) converter with CC and CV control.
The converter operates as follows:
The main loop of JTM4531A uses a COT mode control
which provides a very fast transient response with no
external component and no need loop compensation.
The JTM4531A also adopt a proprietary circuit that
ensures enable use very low ESR capacitor to maintain
loop stability.
turns on. The high side MOSFET is turn off after
internal one shot timer expires. This one shot time is
set by VIN and VOUT to maintain a constant frequency.
The one shot timer is reset and high side MOSFET
turns on again when feedback voltage falls below the
reference voltage. An internal ramp is generating to
simulate output ripple, eliminating the need for ESR
induced output ripple from COT control mode. When
high side MOSFET turns off, the SW node of the
inductor swings to a diode voltage below ground,
causing the inductor current to decrease and magnetic
energy to be transferred to output. This state continues
until the next cycle start again
十,相关产品

隆压型LED射灯驱动IC

型号	工作电压范围	输出电流	输出电	线性	效率	工作频率	调光功能	封装	替代型号
型号	工作电压范围	输出电流	流精度	调整率	效率	工作频率	调光功能	封装	替代型号
JTM4115	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	SOT89-5	PT4115/PAM2861/SN3350/CL6808
JTM4115ES	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	ESOP8	PT4115/PAM2861/2/PT4205
JTM4115MR	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	SOT-26	ZXLD1350/ZXLD1360/PT4211
JTM2806	2.0V-6.5V	800mA	10.00%	0.45%	92%	1.4 MHz	PWM调光	SOT-25	PAM2804
JTM1350	5.5V-36V	2.5A	1%		96%	1MHz	PWM调光	SOT-26
JTM9911	2.5V-100V	2.5A	1%		90%	1MHz	PWM调光	SOT-26	MH6206
JTM6103	6.0V-100V	3A	3%		95%	200KHz	PWM调光	SOT-26
JTM4101	8V-45V	3A	3%		95%	220KHz		ESOP8
JTM4103	8V-40V	4A	3%		95%	220KHz	PWM调光	TO252-5L
JTM4105	8V-40V	5A	3%		95%	220KHz		TO263-5L
JTM3106	5.0V-36V	1.5A	2%		96%	380KHz	PWM调光	SOP-8
JTM3101	4.5V-45V	2A	2%		83%	150KHz	PWM调光	ESOP8
JTM3102	8V-45V	3A	2%		89%	150KHz		ESOP8
JTM3109	8V-40V	3A	2%		89%	180KHz		SOP8
JTM3108	8V-40V	3.5A	2%		87%	180KHz	PWM调光	ESOP8
JTM3112	8V-40V	2A	2%		89%	110KHz		SOP8
JTM3113B	7V-40V	2.5A	2%		89%	250KHz		ESOP8
JTM3115	8V-40V	5A	2%		86%	150KHz		TO263-5L

升压型LED射灯驱动IC

型号	工作电压范围	输出电流	输出	线性	效率	工作频率	调光功能	封装	替代型号
型号	工作电压范围	输出电流	电流精度	调整率	效率	工作频率	调光功能	封装	替代型号
JTM2803	0.9V-6.0V	1A	-	-	90%	1.0 MHz	PWM调光	SOT-26	PAM2803
JTM5663	3V-24V	内置2A MOS	2%	-	90%	1.2MHz	PWM调光	SOT-26	SY7200/1
JTM9293C	2.5V-5.5V	内置2A MOS	2%	-	90%	1.2MHz	PWM调光	SOT-26
JTM6281	3.6V-26V	2A	2%		92%	400KHz	PWM调光	SOP-8
JTM6283	3.6V-26V	2A	2%		92%	400KHz	PWM调光	SOP-8
JTM6283B	5V-45V	2A	2%		93%	400KHz	PWM调光	SOP-8
JTM6285	3.6V-36V	4A	2%		94%	180KHz	PWM调光	TO252-5L
JTM6286	5.0V-36V	5A	2%		94%	180KHz	PWM调光	TO252-5L

升降压型LED射灯驱动IC

型号	工作电压范围	输出电流	输出	效率	工作频率	调光功能	封装	替代型号
型号	工作电压范围	输出电流	电流精度	效率	工作频率	调光功能	封装	替代型号
JTM3441	2.2V-5.0V	0.7A	3%	95%	1.15MKHz	PWM调光	MSOP-10	LTC3454
JTM6281	3.6V-26V	2A	2%	92%	400KHz	PWM调光	SOP-8
JTM6283	3.6V-26V	2A	2%	92%	400KHz	PWM调光	SOP-8
JTM6283B	5V-45V	2A	2%	93%	400KHz	PWM调光	SOP-8
JTM6285	3.6V-36V	4A	2%	94%	180KHz	PWM调光	TO-252-5L
JTM6286	5.0V-36V	5A	2%	94%	180KHz	PWM调光	TO-252-5L


型号	工作电压	恒流值	工作电流	压差	工作结温	封装	直接替换
JTM71XX	2.7-7V	260/280/300/320/350mA	90uA	130mV	-125	SOT-89	QX7135-XX
JTM7136	2.7-18V/输入端可接高压	10mA-扩流2.5A	80uA	50mV	-165	SOT-89-5	QX7136
JTM7137	2.7-5.5V/输入端可接400V高压	扩流100mA-3A	26uA	150mV	-105	SOT-25
JTM7138	3.0-6.0V/输入端可接400V高压	扩流20mA-3A	85uA	250mV	-20-85	SOT-25
JTM7139	2.8-6.5V	30mA--1.5A	175uA	350mV	45	SOP-8


型号	工作电压	输出电流	开关频率	启动电压	封装	替代型号
JTM6203B	0.9V-1.5V	60mA		0.9V	SOT-23	QX5231
JTM6004	1.8V-3.2V	280mA	900KHz	1.8V	SOT-23	兼容QX5237
JTM6205	1.0V-1.5V	130mA	600KHz	1.0V	SOT-89
JTM6002A	1.0V-3.3V	500mA	350KHz	1.0V	SOT-89	兼容QX5235
JTM5103	2.1V-6.0V	扩流3A		2.1V	SOT-25
JTM6105	2.1V-6.0V	2A		2.1V	SOP-8
JTM6106	2.8V-6.0V	1.5A可调		2.8V	SOP-8

型号	工作电压范围	输出电流	输出电流精度	效率	工作频率	封装
JTM9801	12V--80V	0.5A	2%	97%	80KHz	SOP-8
JTM9803	24V--80V	0.5A	2%	96%	80KHz	SOP-8
JTM9805	24V--100V	0.5A	2%	95%	127KHz	SOP-8
JTM9804	24V--80V	1A	2%	96%	70KHz	TO252-5L
JTM9802	12V--80V	1A	2%	98%	80KHz	TO263-5L



型号	工作电压	工作电流	按键数	响应时间	应用领域	封装
JTM223	2.0V-5.5V	1.5uA	1键	40mS	最大按键开启时间75s，	SOT-26
JTM223	2.0V-5.5V	1.5uA	1键	40mS	家电/照明等各类电子产品	SOT-26
JTM223B	2.0V-5.5V	1.5uA	1键	40mS	禁止按键开启时间，	SOT-26
JTM223B	2.0V-5.5V	1.5uA	1键	40mS	家电/照明等各类电子产品	SOT-26
JTM223L	2.0V-5.5V	1.5uA	1键	40mS	带10s自恢复功能，移动电源专用	SOT-26
JTM224	2.0V-5.5V	8uA	2键	60mS	家电/照明等各类电子产品	SOP8
JTM224	2.0V-5.5V	8uA	4键	60mS	家电/照明等各类电子产品	SOP16/SSOP-16
JTM228	2.0V-5.5V	5uA	8/16键	32mS	家电/照明等各类电子产品	SSOP-28
JTM225	2.0V-5.5V	7uA	1键	40mS	LED台灯，带无级调光/分段调光	SOP-8
