JTM6002采用最新的Fusion Gauge算法，通过库仑积分与开路电压相结合的方法，综合考虑当前电流、电压、温(2)

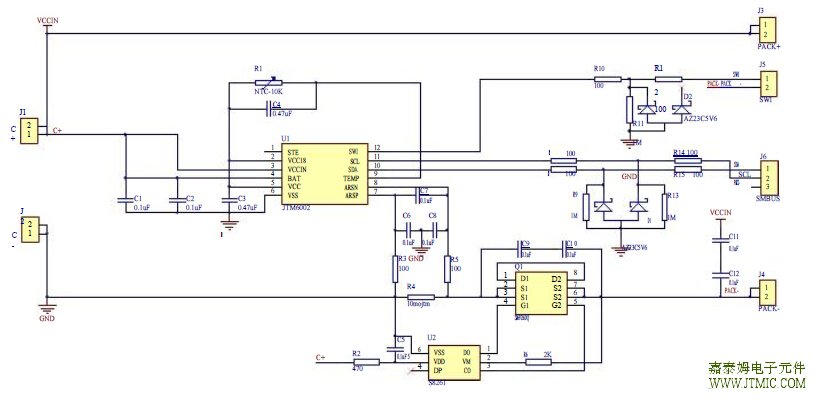

六.电路原理图

七,功能概述

充电截止
电芯的充电截止电压Charging Voltage可由用户设定，默认值为数据区中的Charging Voltage。
当以下三个条件发生时，JTM6002检测到充电截止：
1. 电芯电压 > 充电电压Charging Voltage – Taper Voltage；
2. 在两个连续的Current Taper Window期间，AverageCurrent() < Taper Current；
3. 同样的时间里面，累积的电量变化 ≥ Min Taper Capacity。
当以上条件都符合时，系统进入充电截止，清零 [CHG]。
若Pack Configuration中的[RMFCC]=1，调整剩余电量NAC等于FAC，RC等于FCC，否则不对NAC和RC进行更新。
若TCA_Set为-1，该参数无效；若为其它值，当SOC（State Of Charge）超过TCA_Set设定的阈值后，会清零[CHG]。
若TCA_Clear为-1，该参数无效；若为其它值，当SOC低于TCA_Clear设定的阈值后，会置位[CHG]。
若FC_Set为-1，该参数无效，仅在充电截止条件满足后才会置位[FC]；若FC_Set为其它值，当SOC超过FC_Set
设定的阈值后，会置位[FC]。
若FC_Clear为-1，该参数无效；若为其它值，当SOC低于FC_Clear设定的阈值后，会清零[FC]。

充电抑制和暂缓
JTM6002检测电芯温度，当温度低于充电抑制低温Charge Inhibit Temp Low 或高于充电抑制高温 Charge Inhibit
Temp High时，置位[CHG_INH]，清零[CHG]。当温度恢复到Charge Inhibit Temp Low +Temp Hys和 Charge Inhibit
Temp High–Temp Hys之间时，充电抑制解除，清零[CHG_INH]，置位[CHG]。
当温度低于充电暂缓低温Charge Suspend Temperature Low 或高于充电暂缓高温 Charge Suspend Temperature
High时，置位[XCHG]，清零[CHG]。当温度恢复到Charge Inhibit Temp Low + Temp Hys和 Charge Inhibit Temp High –
Temp Hys之间，且同时恢复到Charge Suspend Temperature Low和 Charge Suspend Temperature High之间时，清
零[XCHG]，置位[CHG]。
当温度低于充电抑制低温Charge Inhibit Temp Low或者高于充电抑制高温Charge Inhibit Temp High时充电不可开
启。当温度在充电抑制低温Charge Inhibit Temp Low和充电抑制高温Charge Inhibit Temp High之间时正在进行的充电
可持续，直到温度低于充电暂缓低温Suspend Temperature Low或者高于充电暂缓高温Suspend Temperature High。
因此充电抑制低温Charge Inhibit Temp Low和充电抑制高温Charge Inhibit Temp High的范围必须在充电暂缓低温
Suspend Temperature Low和充电暂缓高温 Suspend Temperature High范围之内。
