The JTM9802 is a monolithic high voltage switching regulator(2)

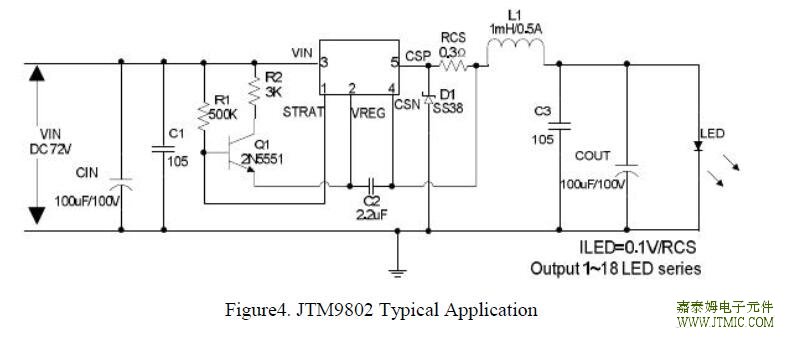

六.电路原理图

七,功能概述

Parameter	Symbol	Value	Unit
Input Voltage	Vin	-0.3 to 90	V
Power Dissipation	PD	Internally limited	mW
Thermal Resistance (TO263-5L) (Junction to Ambient, No Heatsink, Free Air)	RJA	30	ºC/W
Operating Junction Temperature	TJ	-40 to 125	ºC
Storage Temperature	TSTG	-65 to 150	ºC
Lead Temperature (Soldering, 10 sec)	TLEAD	260	ºC
ESD (HBM)		>3000	V

八,相关产品

型号	工作电压	输出电流	开关频率	启动电压	封装	替代型号
JTM6203B	0.9V-1.5V	60mA		0.9V	SOT-23	QX5231
JTM6004	1.8V-3.2V	280mA	900KHz	1.8V	SOT-23	兼容QX5237
JTM6205	1.0V-1.5V	130mA	600KHz	1.0V	SOT-89
JTM6002A	1.0V-3.3V	500mA	350KHz	1.0V	SOT-89	兼容QX5235
JTM5103	2.1V-6.0V	扩流3A		2.1V	SOT-25
JTM6105	2.1V-6.0V	2A		2.1V	SOP-8
JTM6106	2.8V-6.0V	1.5A可调		2.8V	SOP-8

型号	工作电压范围	输出电流	输出电流精度	效率	工作频率	封装
JTM9801	12V--80V	0.5A	2%	97%	80KHz	SOP-8
JTM9803	24V--80V	0.5A	2%	96%	80KHz	SOP-8
JTM9805	24V--100V	0.5A	2%	95%	127KHz	SOP-8
JTM9804	24V--80V	1A	2%	96%	70KHz	TO252-5L
JTM9802	12V--80V	1A	2%	98%	80KHz	TO263-5L



型号	工作电压	工作电流	按键数	响应时间	应用领域	封装
JTM223	2.0V-5.5V	1.5uA	1键	40mS	最大按键开启时间75s，	SOT-26
JTM223	2.0V-5.5V	1.5uA	1键	40mS	家电/照明等各类电子产品	SOT-26
JTM223B	2.0V-5.5V	1.5uA	1键	40mS	禁止按键开启时间，	SOT-26
JTM223B	2.0V-5.5V	1.5uA	1键	40mS	家电/照明等各类电子产品	SOT-26
JTM223L	2.0V-5.5V	1.5uA	1键	40mS	带10s自恢复功能，移动电源专用	SOT-26
JTM224	2.0V-5.5V	8uA	2键	60mS	家电/照明等各类电子产品	SOP8
JTM224	2.0V-5.5V	8uA	4键	60mS	家电/照明等各类电子产品	SOP16/SSOP-16
JTM228	2.0V-5.5V	5uA	8/16键	32mS	家电/照明等各类电子产品	SSOP-28
JTM225	2.0V-5.5V	7uA	1键	40mS	LED台灯，带无级调光/分段调光	SOP-8



运放IC

型号	工作电压	电源电流	静态电流	输入	电压增益	共模抑制比	电源电压	封装	替代型号
型号	工作电压	电源电流	静态电流	失调电压	电压增益	共模抑制比	抑制比	封装	替代型号
LM321	24V或±12V	2mA	10mA/-12mA	7mV	25 V/mV	65dB	65dB	SOT-25	LM321
LM358	24V或±12V	2mA	10mA/-12mA	7mV	25 V/mV	65dB	65dB	SOP8/DIP8	UTC358/AZ358
JRC4558	24V或±12V	3.5mA	30mA/-50mA	2mV	100dB	90dB	90dB	SOP8/DIP8	UTC4558/LM4558
LM324	24V或±12V	1.5mA	40mA/-20mA	2mV	100 V/mV	80dB	100dB	SOP14/DIP14	UTC324/AZ324
