JTMD1783高功率因数、输出无频闪的线性恒流IC,临界蓄能线性恒流驱动电路结构和控制方法

时间:2016-03-16 08:45来源:未知 作者:oumao18 点击: 次
目录 1. 产品概述 2. 产品特点 3. 应用范围 4. 技术规格书下载（产品PDF文档 ） 5. 产品封装图 6. 电路原理图 7. 功能概述 8 . 相关产品 一 , 产品概述( General Description) JTMD1783是一款高功率因数、输
目录

一,产品概述(General Description)
直线
   JTMD1783是一款高功率因数、输出无频闪的线性恒流IC，采用了专利
的临界蓄能线性恒流驱动电路结构和控制方法，具有输入功率因数高，
输出无频闪，低EMI的优点，满足行业内相关法规的强制规定。
   JTMD1783内置外部可编程的功率限制电路，在市电电压较高时，
通过限制电网的输入功率，降低驱动器的功耗，使驱动器和灯具的散
热成本得以降低。
   JTMD1783采用了500V的高压半导体制造工艺以确保市电瞬变时的
可靠性；内部集成了过温度保护电路以避免驱动器的热失效。
    JTMD1783采用ESOP8封装。
二.产品特点(Features)
直线
高功率因数
低EMI
光输出无频闪
可编程的功率限制功能
过温保护
LED开路/短路保护
三,应用范围 (Applications)
直线
LED 灯管
LED 球泡灯
LED 吸顶灯
四.技术规格书下载（产品PDF）
直线
JTMD1783
五,产品封装图 (Package)
直线

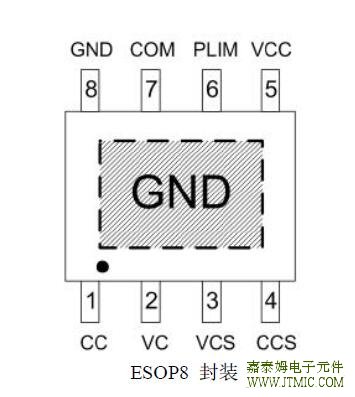

JTMD1783 引脚封装
引脚编号 引脚名称 描述
1 CC 恒流源输出
2 VC 可变电流源输出
3 VCS 可变电流源限流设置
4 CCS 恒流源电流设置
5 VCC 芯片电源端
6 PLIM 功率限制输入端
7 COM 临界蓄能环路补偿
8 GND 地
  GND 散热焊盘，内部接地
六.电路原理图
直线

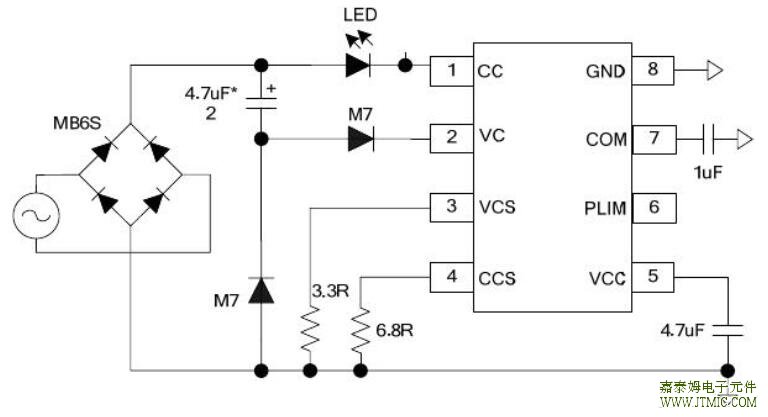

JTMD1783典型应用图
七,功能概述
直线
符号 脚位 描述 范围 单位
SD 1,2 CC and VC to GND -0.3~500 V
-- 5 VCC to GND -0.3~6 V
-- --- CCS, VCS, COM and PLIM to GND -0.3~VCC+0.3 V
θJC --- 热阻（结温-环境） 35 ℃/W
Tj --- 最大工作结温 150 ℃
Ta --- 工作温度范围 -25~85 ℃
Ts --- 存储温度范围 -40~175 ℃
ESD -- HBM 2 kV
ESD -- MM 200 V
八,相关芯片选择指南
直线
线性恒流芯片
型号 描述 推荐LED电压范围 推荐LED电流 最大输出功率 功率因数 拍摄频闪 Dimming Package
JTMD1782 半压倍频驱动线性LED驱动器 110-140V at 220Vac / 50-60V at 120Vac <40mA 5.6W >0.7 有 N/A ESOP8
JTMD1783 临界储能模式单电压输入线性LED驱动器 240-270V at 230Vac / 120-140V at 120Vac <60mA 15W >0.7 无 Analog ESOP8
JTMD1784 临界储能模式单电压输入线性LED驱动器 240-270V at 230Vac / 120-140V at 120Vac <120mA 30W >0.7 无 Analog TO252-5
JTMD1502 单段线性LED驱动器 DC 100V以下应用 <500mA 35W N/A 无 N/A ESOP8 & TO252-5
JTMD1102 100V单段线性LED驱动器 DC 100V以下应用 <500mA 35W N/A 无 N/A SOP8
JTMD1101 单段线性LED驱动器 AC & DC场合 由外置MOS决定 由外置MOS决定 ~0.5 无 N/A SOT23-6
