JTMC3702 5A 双节锂电池充电管理集成电路,

产品简介

规格书下载

免费样品申请

概述：

JTMC3702是PWM降压模式双节锂电池充电管理集成电路，独立对锂电池充电进行全面自动管理，具有封装外形小,外围元器件

少和使用简单等优点。JTMC3702具有恒流和恒压充电模式，非常适合锂电池的充电恒压充电模式，JTMC3702将电池电压调制在

8.4V，精度为±1%；在恒流充电模式,充电电流通过一个外部电阻设置。对于深度放电的锂电池,当电池电压低于5.6V时，

JTMC3702用所设置的恒流充电电流的15%对电池进行对电池进行涓流充电。在恒压充电阶段,充电电流逐渐减小，当充电电流

降低到外部电阻所设置的值时,充电结束。在充电结束状态，如果电池电压下降到4V/节时，自动开始新的充电周期。当输

入电源掉电或者输入电压低于电池电压时，JTMC3702自动进入低功耗的睡眠模式。其它功能包括输入低电压锁存，电池温度

监测，电池端过压保护和充电状态指示等。

JTMC3702采用16管脚TSSOP封装。

应用：

便携式DVD,对讲机

笔记本电脑

备用电池应用

便携式工业和医疗仪器

独立电池充电器

特点：

宽输入电压范围：7.5V 到 28V

充电电流达5A

对两节锂电池完整的充电管理

PWM开关频率：300KHz

恒压充电电压精度：±1%

恒流充电电流由外部电阻设置

对深度放电的电池进行涓流充电

电结束电流可由外部电阻设置

电池温度监测功能

自动再充电功能

软启动功能

电池端过压保护

工作环境温度：－40℃到＋85℃

采用16管脚TSSOP封装

产品无铅，无卤素元素，满足RoHS

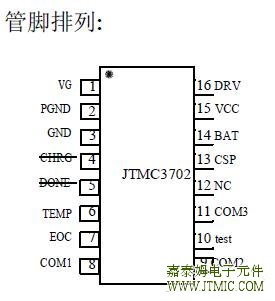

产品封装图：

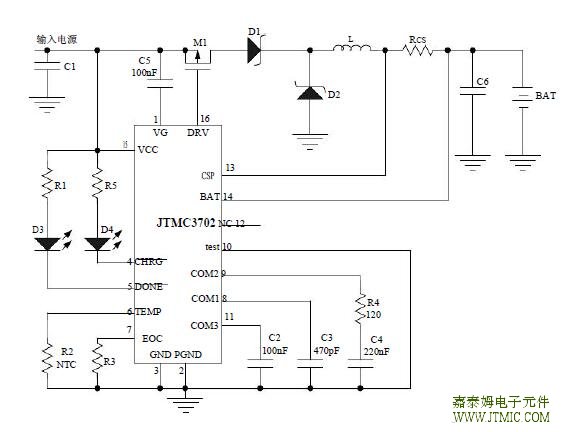

产品原理图：

单节锂电池充电芯片选型指南：

型号

电池种类/串联数量

工作模式

最高输入电压

最大持续充电电流

充电结束判断

其它功能

封装

JTMC3762

锂电池/2

开关模式

30V

最小充电电流

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	恒压充电电压可用电阻向上调整
◆	自动再充电功能
◆	充电和充电结束状态指示

SSOP10

JTMC3300

锂电池/多节
磷酸锂电池/多节
铅酸电池

开关模式

4V到28V

最大输出功率25W

设置结束电压

◆	输入电压范围：4V 到 28V
◆	电感电流检测
◆	电池电压监测
◆	高达1MHz开关频率
◆	自动再充电功能
◆	高达25W输出功率
◆	5V，5mA内部稳压器

SOT23-6

JTMC3702

锂电池/2

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	自动再充电功能
◆	充电和充电结束状态指示

TSSOP16

JTMC3705

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	自动再充电功能
◆	充电和充电结束状态指示

TSSOP16

JTMC3722

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	具有太阳能电池最大功率点跟踪功能

TSSOP16
