JTM1532由基准电压电路、振荡电路、误差放大电路、相位补偿电路、时钟闩锁式短路保护电路、PWM/PFM切换控制电路构(2)

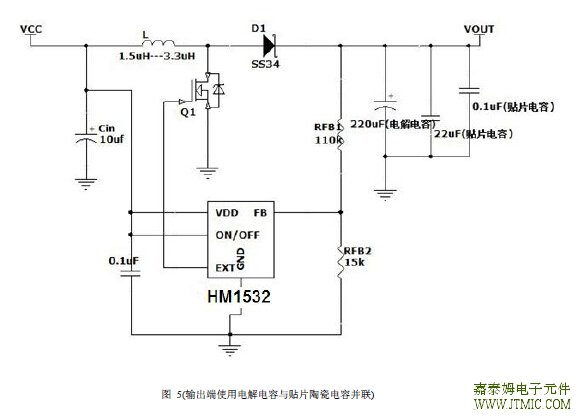

六.电路原理图

七,功能概述

1.切换控制方式

JTM1532是可根据负载电流而自动切换脉冲幅度变调方式(PWM)或脉冲频率变调方式(PFM)的
DC/DC控制器。在输出负载电流大的领域内，利用脉冲幅度可在20%~90%的范围内发生变化的PWM
控制，可构成低纹波电源的DC/DC控制器。在输出负载电流小的领域内，作为PFM控制的脉冲幅度为
20%的固定脉冲，可根据负载电流量而被跳过。因此，振荡电路变为间隔振荡，因可抑制其自身消耗
电流，所以在输出负载电流小的领域内可以防止效率的降低。

2. 软启动功能

JTM1532内置了软启动电路。在电源投入时或ON/OFF端子为“H”的启动后，输出电压(VOUT)缓慢启
动上升，可以抑制冲击电流以及输出电压的上冲。JTM1532将从启动后到VOUT达到输出电压设定值
(VOUT(S))的90%为止的时间称为软启动时间(tss)。软启动的方式采用了基准电压调整方式，在开始
软启动的同时，基准电压从0V开始缓慢启动上升。

3. UVLO 功能

JTM1532为了防止因电源电压降低而导致IC的误工作，内置了UVLO(欠压锁定)电路。在UVLO检测状
态时停止进行切换工作，外接晶体管保持OFF状态。另外，一旦进入UVLO检测状态，软启动功能就
会被复位。但是，其它的内部电路仍在正常工作，不同于电源切断状态，务请注意。

八,相关产品

外置MOS/扩流输出 DC-DC 升压IC

型号	工作模式	工作	输出电压	输出电	输出电	外置MOS	效率	静态	工作频率	封装	直接替代型号
		电压范围		压形式	压精度	最大输		电流
						出电流
JTM1533	PWM/PFM	0.9V-6.0V	1.5V-20V	可调输出	±2%	扩流达3A	90%	0.5uA	1MHz	SOT-25	XC9104/5/S8355/6/APW7077
JTM1533	PWM/PFM	0.9V-6.0V	1.5V-20V	可调输出	±2%	扩流达3A	90%	0.5uA	1MHz	SOT-25	/EUP2573/SP6355
JTM1532	PWM/PFM	1.8V-6.0V	最大12V	可调输出	±2%	扩流达2A	92%	70uA	1.2MHz	SOT-25	XC9104/5/S8355/6/APW7077
JTM1532	PWM/PFM	1.8V-6.0V	最大12V	可调输出	±2%	扩流达2A	92%	70uA	1.2MHz	SOT-25	/EUP2573/SP6355
JTM9266	PWM	1V-10V	最大12V	可调输出	±2%	扩流达1.5A	92%	70uA	450KHz	SOT-26	RT9266/PT1301/AX1301
JTM5306	PWM	2.5V-100V	最大100V	可调输出	±2%	扩流0.5A	90%	220uA	1MHz	SOP-8	TAC2305
JTM3800S/T	PWM	1.8-15V		可调输出	±4%	扩流最大3A		1uA	1MHz	SOP8	MB3800/AT1380
JTM3800S/T	PWM	1.8-15V		可调输出	±4%	扩流最大3A		1uA	1MHz	TSSOP8	APW7078

我司的JTMXX1CP/M SOT-89/SOT-23有以下优点：
1.输出电流最大可达500mA.
2.最低可达0.8V启动，启动电压低.
3.静态电流小，只有4uA(典型值)
4.工作频率可达350Khz(典型值)，纹波小，噪声低，对外界干扰小.
5.封装采用金线，全测产品，一致性好，品质稳定.
