JTML6210使用CMOS技术开发的高速、低压差，高精度输出电压， 低消耗电流正电压型电压稳压器(2)
时间:2015-11-02 08:51来源:未知 作者:oumao18 点击:
次
四. 下载产品资料PDF文档 JTML6210 五, 产品封装图 (Package ) 六. 电路原理图 七 , 功能 概述 项目 符号 条件 最小值 典型值 最大值 单位 输出电压*1 VOUT(E) VIN
四.下载产品资料PDF文档
五,产品封装图 (Package)

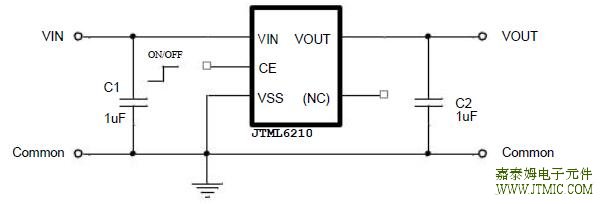

六.电路原理图
七,功能概述
|
项目 |
符号 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
输出电压*1 |
VOUT(E) |
VIN =VOUT(S)+1.0 V, IOUT=30 mA |
VOUT(S)
×0.98 |
VOUT(S) |
VOUT(S)
×1.02 |
V |
|
输出电流*2 |
IOUT |
VIN≥VOUT(S)+1.0 V |
700 *5 |
— |
— |
mA |
输入输出压差
*3 |
Vdrop |
IOUT=30 mA |
— |
0.015 |
0.023 |
V |
|
IOUT=100 mA |
— |
0.050 |
0.075 |
|
输入稳定度 |
DVOUT 1
DVIN ·VOUT |
VOUT(S)+0.5 V ≤VIN≤7V
IOUT=30 mA |
— |
0.01 |
0.20 |
%/V |
|
负载稳定度 |
DVOUT2 |
VIN=VOUT(S)+1.0 V
1.0 mA ≤IOUT ≤100 mA |
— |
15 |
60 |
mV |
输出电压
温度系数*4 |
DVOUT
DTa · VOUT |
VIN=VOUT(S)+1.0 V, IOUT=10 mA
-40°C ≤ Ta ≤85°C |
— |
±100 |
— |
ppm/℃ |
|
工作消耗电流 |
ISS1 |
VIN=VOUT(S)+1.0 V |
— |
30 |
|
μA |
|
输入电压 |
VIN |
—— |
2.0 |
— |
7.0 |
V |
|
纹波抑制率 |
|PSRR| |
VIN=VOUT(S)+1.0 V，f=1 kHz
Vrip=0.5 Vrms, IOUT=50 mA |
— |
60 |
— |
dB |
|
短路电流 |
Ishort |
VIN=VOUT(S)+1.0 V,
ON/OFF 端子为 ON,VOUT=0 V |
— |
60 |
— |
mA |
|
过流保护点 |
Ilim |
VIN=VOUT(S)+1.0 V,Vce=ON |
— |
800 |
— |
mA |
|
CE 最小高电平 |
VCEH |
|
1.3 |
|
|
V |
|
CE 最小低电平 |
VCEL |
|
|
|
0.25 |
V |
|
CE 为高电流 |
ICEH |
VIN=VCE=VOUT(T)+1V |
-0.1 |
|
0.1 |
μA |
|
CE 为低电流 |
ICEL |
VIN= VOUT(T)+1V ，VCE=VSS |
-0.1 |
|
0.1 |
μA |
