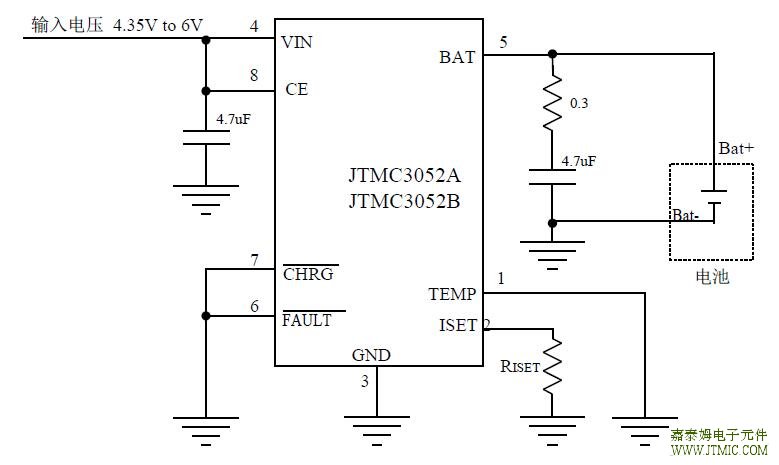

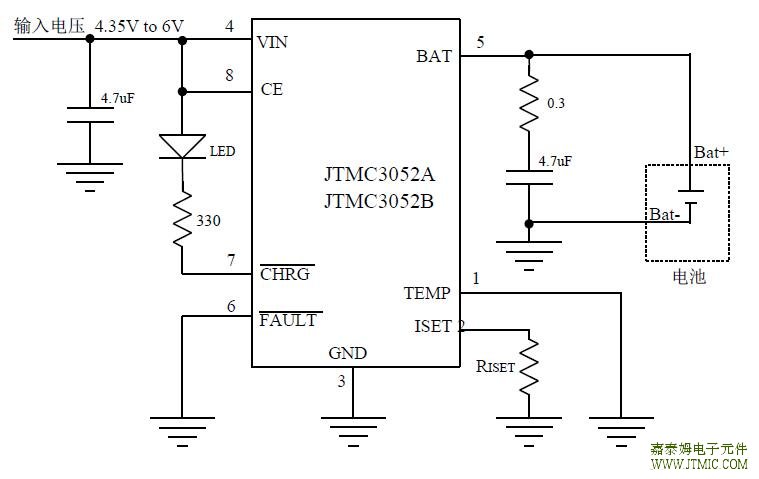

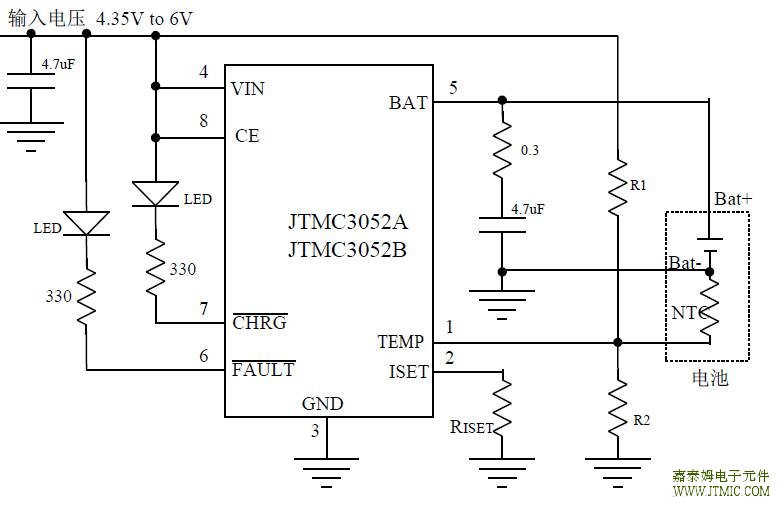

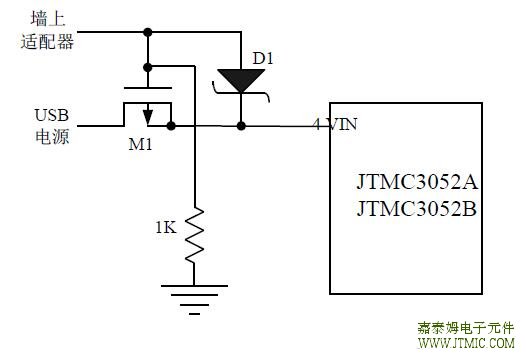

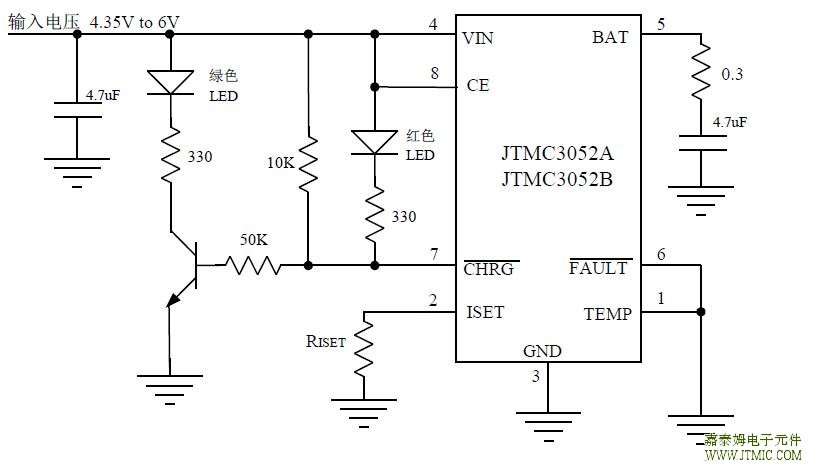

简介： JTMC3052A/JTMC3052B是可以对单节锂离子或者锂-聚合物电池进行恒流/恒压充电的充电器电路。该器件内 部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管，因此只需要极少的外围元器件， 非常适用于便携式应用的领域。 特点： 可以用USB口或交流适配器对单节锂电池充电 片内功率晶体管 不需要外部阻流二极管和电流检测电阻 输出电压 4.2V，精度可达 1% 在电池电压较低时采用小电流的预充电模式 用户可编程的持续充电电流可达 500mA 采用恒流/恒压充电模式 电源电压掉电时自动进入低功耗的睡眠模式 状态指示输出可驱动LED或与单片机接口 电池温度监测功能 芯片使能输入端 封装形式SOP8和MSOP8 产品无铅化 应用： 移动电话 电子词典 数码相机 MP3 播放器 蓝牙应用 各种充电器 应用电路 1：（适合需要电池温度监测功能，电池温度异常指示和充电状态指示的应用）  应用电路 2：（适合需要充电状态指示，不需要电池温度监测功能的应用）  应用电路 3：（适合既不需要充电状态指示，也不需要电池温度监测功能的应用）  应用电路 4：（适合同时应用 USB 接口和墙上适配器充电） 同时应用 USB 接口和墙上适配器为锂电池充电，当墙上适配器有电时，则使用墙上适配器充 电；当墙上适配器没电时，则使用 USB 接口为锂电池充电。本应用电路只给出输入电源的连接，其它 管脚的连接参照前面的应用电路。  应用电路 5：（充电状态用红色 LED 指示，充电结束状态用绿色 LED 指示）  (责任编辑：oumao18) |
