JTM6286,JTM6285 采用 60V 高压制造工艺，内部集成高压功率 MOSFET 开关管，具有转换效率高，系统

1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM 8.产品PDF文档
9.功能概述

一,产品概述(General Description)
JTM6286 演示板用来演示升压高效率驱动 LED 全集成开关型变换器HM6286。此设计是在直流输入电压为 5V-32V 时，最大输出电压可达 60V 的 LED 驱动；最大开关电流 5A，系统转换
效率最高可到 90%以上；JTM6286 采用 60V 高压制造工艺，内部集成高压功率 MOSFET 开
关管，具有转换效率高，系统元件少，可靠性高，安全性高等优点。
演示板可以演示JTM6286 的若干特性，包括改变 RCS 阻值来实现对于系统恒流控制，
使用 EN 引脚进行系统的开关控制。

二.产品特点(Features)
1.Wide 5V to 32V Input Voltage Range
2.Maximum Boost Output Up to 60V
3.0.22V FB adjustable LED drive current
4.Directly drive 16 Series 1W/3W LED at VIN=24V
5.Fixed 180KHz Switching Frequency
6.Max. 5A Switching Current Capability
7.Up to 94% efficiency
8.Excellent line and load regulation
9.EN PIN TTL shutdown capability
10.Internal Optimize Power MOSFET
11.Built in Soft-Start Function
12.Built in Frequency Compensation
Built in Thermal Shutdown Function
Built in Current Limit Function
Available in TO263-5L & TO220-5L package

三,应用范围 (Applications)

LED Lighting
Boost constant current driver
TFT LED Backlighting

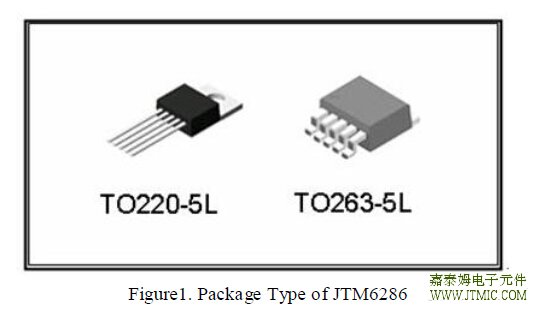

四,产品封装图 (Package)

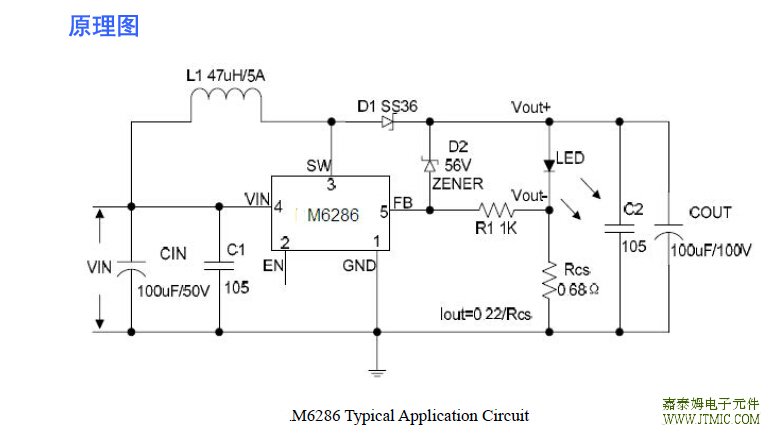

五,电路原理图

引脚	名称	描述	说明
1	GND	地	此引脚连接系统地。
2	EN	使能	此引脚为使能脚，用来控制芯片开起和关闭。
3	SW	功率开关输出	此引脚为提供功率输出的开关结点。
4	VIN	输入电压	此引脚与输入电压相连。
5	FB	反馈	此引脚为输出电流反馈脚，用来检测输出电流。

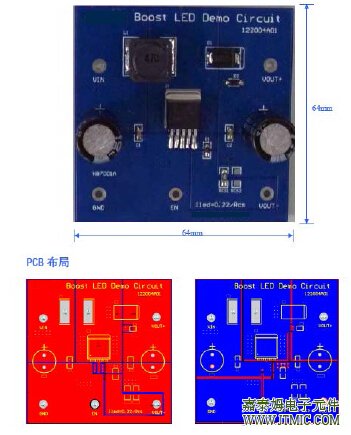

六, 产品PCB

七.产品BOM

数量	器件编号	器件型号规格	供应商	备注
1	U1	HM6286	H&M SEMI
1	CIN	100µF/50V	Rubycon	铝电解电容
1	C1	105	Sumsang	陶瓷电容
1	C2	105	Sumsang	陶瓷电容
1	COUT	100µF/100V	Rubycon	铝电解电容
1	D1	SS36	SSE	肖特基二极管
1	L1	47µH /5A	Coilcraft	贴片电感
1	D2	Zener 56V	Onsemi	稳压二极管
1	R1	1K 1%	Yageo	贴片电阻
1	RCS	0.68Ω 1%	Yageo	贴片电阻

八.产品PDF文档

JTM6286

JTM6285

九,功能概述
