一,产品概述(General Description)
二.产品特点(Features)
2.)在 4Ω负载和 5V 电源条件下，提供高达 3W 输出功率
3.)高达 90%效率
4.)低 THD，低噪声
5.)短路电流保护
6.)热保护
7.)极少外部元器件，节省空间和成本
8.)无铅封装

三,应用范围 (Applications)
便携式扬声器
便携式 DVD 播放器，游戏机
手机/免提电话

四.下载产品资料PDF文档

JTM8403

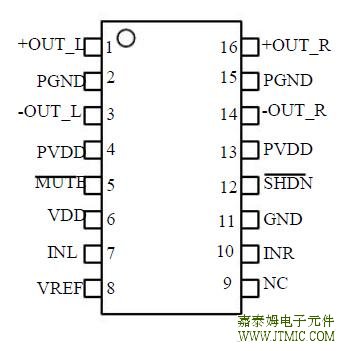

五,产品封装图 (Package)

管脚号	管脚名	说明	管脚号	管脚名	说明
1	+OUT_L	左通道同向输出	9	NC	悬空
2	PGND	电源地	10	INR	右通道输入
3	-OUT_L	左通道反向输出	11	GND	模拟地
4	PVDD	电源 VDD	12	SHDN	系统关断控制（低电平有效）
5	MUTE	静音控制输入（低电平有效）	13	PVDD	电源 VDD
6	VDD	模拟 VDD	14	-OUT_R	右通道反向输出
7	INL	左通道输入	15	PGND	电源地
8	VREF	内部模拟基准源，从 VREF 连 一个旁路电容到 GND	16	+OUT_R	右通道正向输出

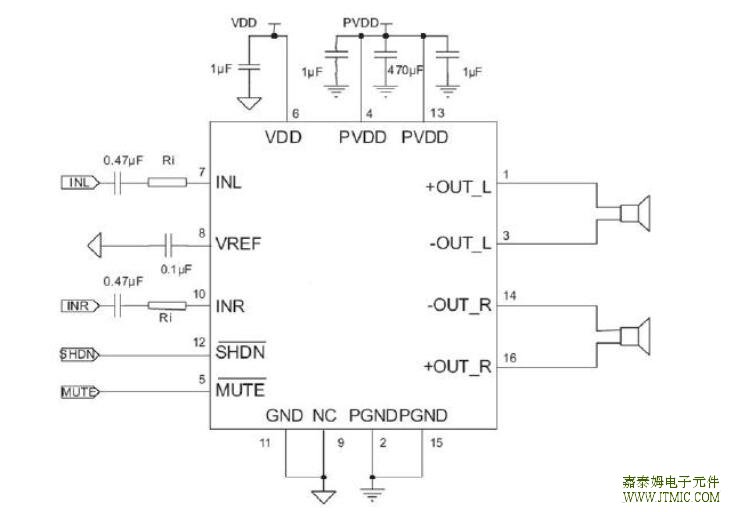

六.电路原理图


七,功能概述

3. 芯片的极限工作电压为 5.5V。在电池工作时，应当注意如果采用 4 节新的普通干电池或碱性电池时，
其电压有可能会超过 6V，从而造成对芯片的损坏。所以最好采用 4 节充电电池，或是 3 节碱电池，
其总电压不超过 5.5V。
4. 由于芯片中的数字音量控制具有很大的增益，所以在增大其音量时要注意不要让输入信号过大而使信
号产生切割限幅，甚至还可能使芯片损坏。
5. 在测试时，如果无滤波器工作，采用纯电阻代替扬声器，所得到的测试结果会比采用扬声器作为负载
时的结果更差。包括 THD 的结果，效率测试的结果等。

八,相关产品

D类音频放大IC
型号	工作电	静态	输出	静态	纹波	通道	封装	代替型号
	压范围	电流	功率	输出电压	抑制比	隔离度
JTM2010	2.4V-5.5V	3.8mA	3.0W/Vcc=5V	1mV/Vcc=5V	75dB		MSOP-8	TPA2010/NCP2820/TS4962/
			Rl=4oJTM				SOP-8	EUA2010/A7013/LM4670/1/3/5
								APA2010/PT2333/PAM8303
								EUP2036/TMPA2055
JTM145	2.7V-5.5V	0.1uA	3.2W/Vcc=5V	10mV/Vcc=5V	75dB	85uV	MSOP8	YDA145
			Rl=4oJTM
JTM9305	2V-5.5V		5W/Vcc=5V				ESOP8
			Rl=2oJTM
JTM8403	2V-5.5V	16mA	3.2W/Vcc=5V	5mV/Vcc=6V	58dB	95dB	SOP16	PAM8403
			Rl=4oJTM
F类（AB类/D类可选）音频放大IC
型号	工作电	静态	输出	静态	纹波	通道	封装	代替型号
	压范围	电流	功率	输出电压	抑制比	隔离度
JTM8871	2V-5.5V		5W/Vcc=5V				ESOP8
			Rl=2oJTM
耳机音频放大IC
型号	工作电	静态	输出	静态	纹波	通道	封装	代替型号
	压范围	电流	功率	输出电压	抑制比	隔离度
JTM4800	2.7V-5.5V	2.2mA	0.29W/Vcc=5V	5mV/Vcc=5V	55dB		SOP-8	TDA1308/LM4800/PT2308
			Rl=8oJTM					APA4800/LM4808/G1402
JTM4808	2.0V-5.5V	1.2mA	0.105W*2/Vcc=5V，	10mV/Vcc=5V	89dB		MSOP-8/
			Rl=16oJTM				SOP-8
JTM4809	2.0V-5.5V	1.4mA	0.105W/Vcc=5V	4mV/Vcc=5V	70dB		MSOP-8	LM4809/LM4880/HT82V735
			Rl=16oJTM					APA4880
JTM4811	2.0V-5.5V	1.3mA	0.105W/Vcc=5V	4mV/Vcc=5V	60dB	100dB	MSOP10	LM4811
			Rl=16oJTM
我司的JTM4871/SOP8/3W有如下优点：
1.工作电压2.0-5.5V,耐压6V
2.输出功率可以达3W/3OJTM和2.5W/4OJTM
3.没有交越失真的问题
4.音质比较好，音量比较大，音质/音量可以和CSC8002媲美。
我司的JTM8403/SOP16有如下优点：
1.工作电压范围在2.5-5.5V,耐压6V
2.输出功率可达3W/4 OJTM.
3.音量比较大，音质比较好，音质/音量可以和原装的PAM8403媲美。
我司的JTM4863/SOP16&DIP16&TSSOP20有如下优点：
1.工作电压范围在2.0-5.5V,耐压6V
2.输出功率可达2.5W/3 OJTM-2.2W/4 OJTM.
3.音量比较大，音质比较好，音质/音量可以和CSC4863媲美。
