JTM3843,JTM3842是专为脱线和 DC-DC 开关电源应用设计的恒频电流型 PWM 控制器。

1.产品概述         2.产品特点
3.应用范围       4.下载产品资料PDF文档
5.产品封装图                     6.电路原理图
7.功能概述       8.相关产品

一,产品概述(General Description)
JTM3843 是专为脱线和 DC-DC 开关电源应用设计的恒频电流型 PWM 控
制器。内部包含温度补偿精密基准、供精密占空比调节用的可调振荡器、高
增益误差放大器、电流传感比较器和适合作功率 MOSFET 驱动用的大电流推
挽输出级以及单周期徊滞式限流欠压锁定、死区可调、单脉冲计数拴锁等保
护电路。

二.产品特点(Features)
1.)起动电流小（< 0.5mA）
2.)自动前馈补偿
3.)具有徊滞特性的欠压锁定
4.)最大占空比箝制
5.)工作频率可达 500kHz

三,应用范围 (Applications)

四.下载产品资料PDF文档

JTM3843

JTM3842

五,产品封装图 (Package)

引出端序号	功能	符号	说明
1	比较端	COMP	是误差放大器的输出，可以用作回路补偿
2	电压反馈输入	VFB	误差放大器的反相输入，它通常经过一个电阻分压器和开关电源连接
3	电流传感器	Sen	一个和电感线圈的电流成比例的电压连接到这个输入端。PWM 在该端检测到的电压决定输出是否关断
4	振荡端	OSC	将 RT 和 VREF 相连，将 CT 和地相连以控制振荡器频率和最大输出占空比。最高频率可达 500kHz
5	地	GND	地
6	输出	OUTPUT	输出直接驱动功率 MOSFET 的栅极。高达 1A 的峰值电流可由此脚输出或吸入。
7	电源	Vcc	控制集成电路的正电流
8	基准电压	VREF	基准电压的输出。它经过电阻器 RT 为电容器 CT 提供充电电流

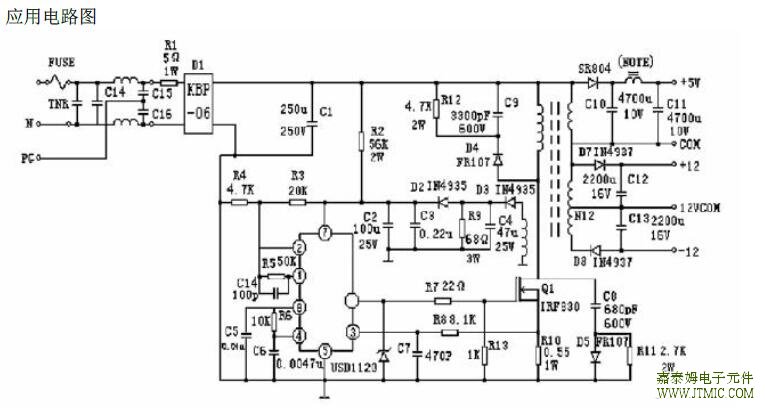

六.电路原理图

七,功能概述

参数名称	符号	数值		单位
参数名称	符号	最小	最大	单位
电源电压
Vcc		30	V
输出电流	Io	-1	1	A
输出能量	W		5.0	J
误差放大器输出吸电流	Io		10	mA
电流传感和电压反馈输入	Vin	-0.3	5.5	V
工作结温	Tj		150	℃
功耗	PD		1	W
工作环境温度	Tamb	0	70	℃
贮存温度	Tstg	-55	150	℃

八,相关产品

型号

最大

启动电流

振荡频率

最大

平均

启动电压

维持电压

封装

替代型号

电源电压

输出电流

电源电流

TL494

42V

1K-200KHz

200mA

7mA

DIP16/SOP16

TL494/KA7500

KA7500

42V

1K-200KHz

200mA

7mA

DIP16/SOP16

TL494/KA7500

UC3842

30V

0.12mA

47K-57KHz

12mA

16V

10V

DIP8/SOP8

UC3842/KA3842

UC3843

30V

0.12mA

47K-57KHz

12mA

8.4V

7.6V

DIP8/SOP8

UC3843/KA3843

型号

参考电压值

参考电压精度

最大耐压

最大电流

封装

状态

直接替代型号

JTM431

2.495

0.50%

40V

100mA

SOT-23

量产

TL431/LM431

TL431

JTM432

1.24

0.50%

18V

100mA

SOT-23

量产

TL432/LM432

TL432

我司的JTM431/TL431 TO-92&SOT-23的优点：

精度高，精度是0.5%，90%可达0.3%的精度。

TO-92的是采用铜脚的，不是市场低端的铁脚的。

我司的JTM432/TL432 TO-92&SOT-23的优点：

精度高，精度是0.5%，90%可达0.3%的精度。

TO-92的是采用铜脚的，不是市场低端的铁脚的。

产品应用：

1.LED电源

2.电源（开关电源、UPS电源、通信电源等）

3.充电器

4.适配器

5.电源板

6.小家电、家电电源板

型号

工作电压

工作

过充

过充释放

过放

过放释放

过放

过流

短路

封装

替代型号

电流

电压

电流

电压

自恢复

保护

DW01A

1.5V-9.0V

2.4uA

4.3V

4.1V

2.4V

3.0V

SOT-26

DW01+/CS213/R5426

/R5421/SC451

JTM5410C

1.5-8V

3uA

4.28V

4.08V

2.4V

3.0V

SOT-26

DW01+/CS213/R5426

/R5421/SC451

JTM5410D

1.5-8V

3uA

4.28V

4.08V

2.4V

3.0V

SOT-26

DW01+/CS213/

R5426/R5421/SC451

JTM5411G

1.5-8V

3uA

4.28V

4.08V

2.9V

3.0V

SOT-26

S8261-G3J/J3J/

FS312/R5402

JTM5411H

1.5-8V

3uA

4.28V

4.08V

2.9V

3.0V

SOT-26

S8261-G3J/J3J

/FS312/R5402

JTM5411K

1.5-8V

3uA

4.28V

4.08V

2.4V

2.5V

SOT-26

S8261-G3J/J3J/

FS312/R5402

JTM5412A/B/C

1.5-8V

3uA

3.75V

3.6V

2.1V

2.3V

SOT-26

磷酸铁锂电池保护应用

JTM5413N

1.5-8V

3uA

4.38V

4.28V

2.6V

2.8V

SOT-26

4.35V锂电池保护应用

JTM5413O

1.5-8V

3uA

4.40V

4.20V

2.8V

3.0V

SOT-26

4.35V锂电池保护应用

JTM5416B

1.5-8V

3uA

4.35V

4.15V

2.5V

3.0V

SOT-26

4.35V锂电池保护应用

DW01A/SOT-26的优点：
