一,产品概述(General Description)
The JTM3106 is a 380 KHz fixed frequencyPWM buck (step-down) DC/DC converter,capable of driving a 1.5A load with high efficiency, low ripple and excellent line and load regulation. Requiring a minimum number of external components, the regulator is simple to use and include internal frequency compensation and a fixed-frequency oscillator.

      The PWM control circuit is able to adjust the duty ratio linearly from 0 to 100%. An enable function, an over current protection function is built inside. An internal compensation block is built in to minimize external component count

附:

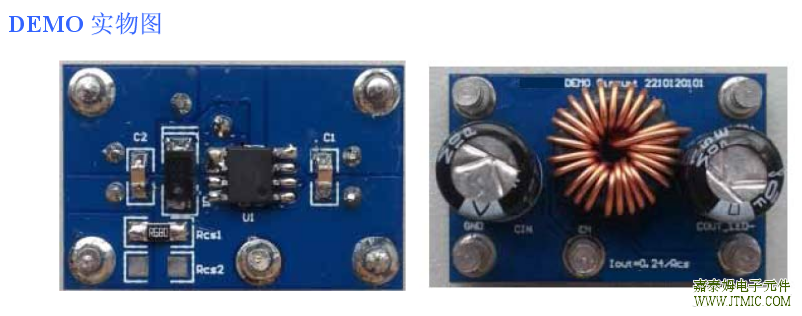

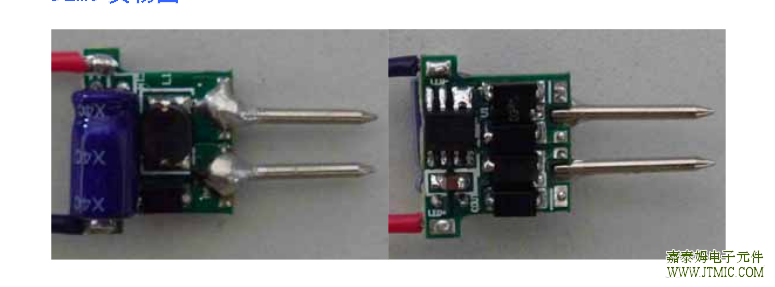

    此演示板用来演示降压高效率驱动 LED 全集成开关型变换器JTM3106。此设计是在交流输入电压为 12V-20V 时，输出可接 1～3 颗 LED 管芯组合；最大开关电流 1.5A，系统转换效率最高可到 90%以上；JTM3106 采用 40V 高压制造工艺，内部集成高压功率 MOSFET 开关管，具有转换效率高，系统元件少，可靠性高，安全性高等优点。
        演示板可以演示JTM3106 的若干特性，包括改变 RCS 阻值来实现对于系统恒流控制

二.产品特点(Features)

Wide 5V to 32V Input Voltage Range
Output Current Sense Voltage is 0.24V
Minimum Drop Out 0.3V
Fixed 380KHz Switching Frequency
1.5A Constant Output Current Capability
Internal Optimize Power MOSFET
Excellent line and load regulation
High efficiency up to 96%
TTL shutdown capability
EN pin with hysteresis function
Built in thermal shutdown function
Built in current limit function
SOIC-8 package

三,应用范围 (Applications)

MR16 LED Lamp
LED Lighting

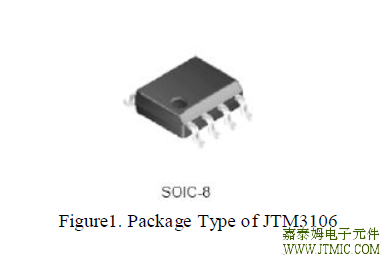

四,产品封装图 (Package)

Pin Number	Pin Name	Description
1	CS	Output constant current sense Pin (CS). The CS reference voltage is 0.24V.
2	EN	Enable Pin. Drive EN pin low to turn off the device, drive it high to turn it on.
3	NC	No connected.
4	VIN	Supply Voltage Input Pin. JTM3106 operates from a 5V to 32V DC voltage.
5,6	SW	Power Switch Output Pin (SW). Output is the switch node that supplies power to the output.
7,8	GND	Ground Pin.

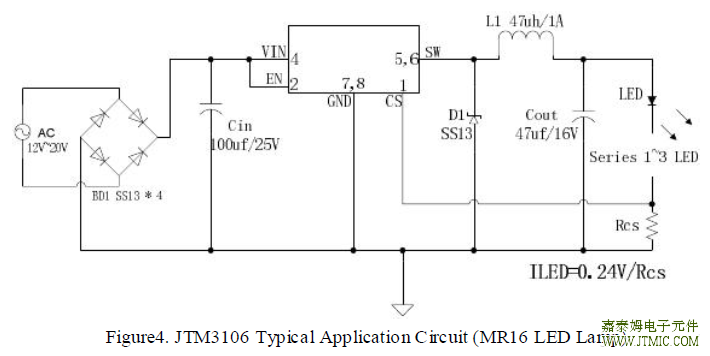

五,电路原理图

引脚	名称	描述	说明
1	CS	反馈	此引脚为输出电流反馈脚，用来检测输出电流。
2	EN	使能	此引脚为使能脚，用来控制芯片开起和关闭。
3	NC		无连接。
4	VIN	输入电压	此引脚与输入电压相连。
5、6	SW	功率开关输出	此引脚为提供功率输出的开关结点。
7、8	GND	地	此引脚连接系统地。

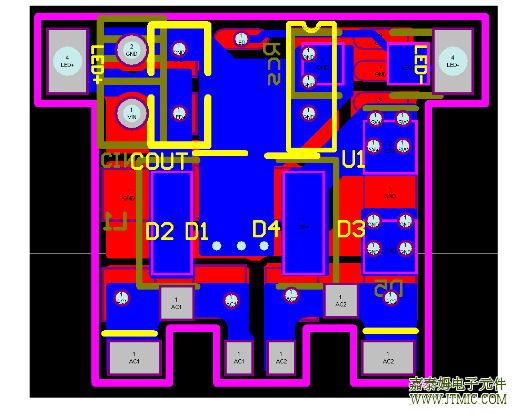

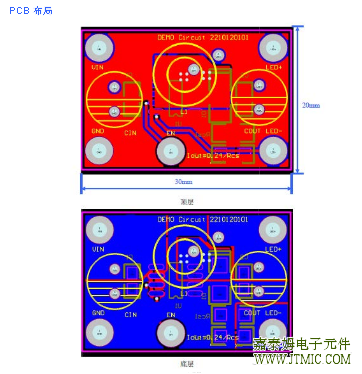

六, 产品PCB

应用信息
PCB 布局指南
1. VIN、GND、SW、VOUT 等功率线，粗、短、直；
2. CS 走线远离电感与肖特基等开关信号地方，建议使用地线包围；
3. 输入电容靠近芯片 VIN 与 GND 引脚。

七.产品BOM

序号	数量	参考位号	描述	料号	生产商
1	1	C1	1uF,50V,Ceamic,X7R,0805	C2012X7R1H105K	TDK
2	1	C2	1uF,50V,Ceamic,X7R,0805	C2012X7R1H105K	TDK
3	1	CIN	100uF,50V, Electrolytic,(8x11.5)	YXA-100uF-50V	Rubycon
4	1	COUT	220uF,25V, Electrolytic,(8*11.5)	YXA-220uF-25V	Rubycon
5	1	D1	40V,3A,SMA,Schottky Barrier Rectifier	SS34	Fairchild
6	1	L1	47uH,2A,Inductor(12*5)
7	1	RCS	0.68Ω,1%,1/4W,Thick Film,1206	RC1206XR-07R680L	Yageo
8	1	U1	32V,1.5A,BUCK,DC-DC LED Driver,SOP-8L	HM3106	H&M SEMI

八.产品PDF文档

JTM3106

九,功能概述

Parameter	Symbol	Value	Unit
Input Voltage	Vin	-0.3 to 36	V
CS Pin Voltage	VCS	-0.3 to Vin	V
EN Pin Voltage	VEN	-0.3 to Vin	V
SW Pin Voltage	VSW	-0.3 to Vin	V
Power Dissipation	PD	Internally limited	mW
Thermal Resistance (Junction to Ambient, No Heatsink, Free Air)	RJA	100	ºC/W
Operating Junction Temperature	TJ	-40 to 125	ºC
Storage Temperature	TSTG	-65 to 150	ºC
Lead Temperature (Soldering, 10 sec)	TLEAD	260	ºC
ESD (HBM)		3000	V

十,相关产品

隆压型LED射灯驱动IC

型号	工作电压范围	输出电流	输出电	线性	效率	工作频率	调光功能	封装	替代型号
型号	工作电压范围	输出电流	流精度	调整率	效率	工作频率	调光功能	封装	替代型号
JTM4115	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	SOT89-5	PT4115/PAM2861/SN3350/CL6808
JTM4115ES	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	ESOP8	PT4115/PAM2861/2/PT4205
JTM4115MR	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	SOT-26	ZXLD1350/ZXLD1360/PT4211
JTM2806	2.0V-6.5V	800mA	10.00%	0.45%	92%	1.4 MHz	PWM调光	SOT-25	PAM2804
JTM1350	5.5V-36V	2.5A	1%		96%	1MHz	PWM调光	SOT-26
JTM9911	2.5V-100V	2.5A	1%		90%	1MHz	PWM调光	SOT-26	MH6206
JTM6103	6.0V-100V	3A	3%		95%	200KHz	PWM调光	SOT-26
JTM4101	8V-45V	3A	3%		95%	220KHz		ESOP8
JTM4103	8V-40V	4A	3%		95%	220KHz	PWM调光	TO252-5L
JTM4105	8V-40V	5A	3%		95%	220KHz		TO263-5L
JTM3106	5.0V-36V	1.5A	2%		96%	380KHz	PWM调光	SOP-8
JTM3101	4.5V-45V	2A	2%		83%	150KHz	PWM调光	ESOP8
JTM3102	8V-45V	3A	2%		89%	150KHz		ESOP8
JTM3109	8V-40V	3A	2%		89%	180KHz		SOP8
JTM3108	8V-40V	3.5A	2%		87%	180KHz	PWM调光	ESOP8
JTM3112	8V-40V	2A	2%		89%	110KHz		SOP8
JTM3113B	7V-40V	2.5A	2%		89%	250KHz		ESOP8
JTM3115	8V-40V	5A	2%		86%	150KHz		TO263-5L
