一,产品概述(General Description)
      JTM9715是一款低压单片N-MOSFET高边电源开关，非常适用于自供电和总线供电的USB应用。JTM9715配备一个电荷泵电路来驱动内部MOSFET开关；80mΩ低导通电阻满足USB压降要求；FLAG引脚输出可显示故障状态给本地USB控制器。附加特性还包括软启动来限制插拔时的浪涌电流，过热关断保护可避免来自高电流负载的灾难性开关故障，欠压锁定用来确保设备锁定在关闭状态，除非当
前有一个有效的输入电压出现。最大电流分别通过开关JTM9715/A/B/C/D 限 制 在 2.1A/1.5A/1A/0.65A 典 型值，25uA的低静态电流使该设备成为便携式供电设备
的理想选择。
       JTM9715适用于SOT-23-5L封装，仅需要极小的电路板空间和极少的外围器件。

二.产品特点(Features)
1.)符合USB规范
2.)宽输入电压范围：2.5V至5.5V
3.)典型RDS(ON): 80mΩ
4.)典型值1.7V欠压锁定
5.)输出可强制高于输入（关断状态）
6.)低供电电流：
7.)开启状态下典型值25uA
8.)关断状态下典型值1uA
9.)保证JTM9715/B/C/D分别提供1.5A/1A/0.8A/0.5A的连续负载电流
10.)开漏故障标志输出
11.)热插拔应用（软启动）
12.)电流限制保护
13.)过热关断保护
14.)反向电流阻断（无寄生二极管）

三,应用范围 (Applications)
USB总线/自供电集线器
USB周边
ACPI配电系统
PC卡热插拔
笔记本电脑，主板电脑
电池供电设备
热插拔电源
电池充电器电路

四.下载产品资料PDF文档

jtm9715

五,产品封装图 (Package)

引脚序号	引脚名称	引脚功能
1	VOUT	输出电压。
2	GND	电源地。
3	FLG	开漏故障标志输出。
4	EN	芯片使能。两个版本，高有效和低有效。
5	VIN	电源输入电压。

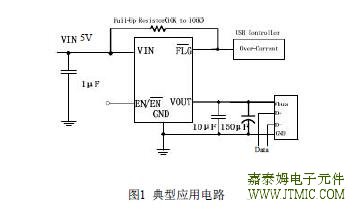

六.电路原理图


七,功能概述
应用信息
JTM9715是一款单片N-MOSFET高边电源开关，非常适用于自供电和总线供电的USB应用。AP1621配备一个
电荷泵电路来驱动内部MOSFET开关；80mΩ低导通电阻满足USB压降要求；FLAG引脚输出可显示故障状
态给本地USB控制器。

输入和输出
输入是连接到内部电路和 MOSFET 漏极的电源。输出是 MOSFET 源极。在典型应用中，电流通过开关管从
输入流向输出负载。输出 VOUT 大于 VIN，由于MOSFET 是双向的，电流会从 VOUT 流向 VIN。不同于普通的MOSFET，有一种MOSFET的漏极和源极之间没有寄生二极管，当输出被关掉，VIN大于VOUT时，JTM9715 可以防止反向电流(VEN < 0.8V 或V EN >2V)。
使能
当 EN/ EN 引脚是逻辑高/低时，开关关闭。在这个条件下，内部电路和 MOSFET 会关断，输入电流减小到
0.1uA 典型值。EN/ EN 悬空会引起未知操作。EN 不允许对地接负压。EN/ EN 引脚应直接接到 VIN(GND)以
确保开启。
欠压锁定
欠压锁定阻止 MOSFET 开关打开直到输入电压超过大约 1.7V。如果输入电压降到大约 1.6V，欠压锁定关闭
MOSFET 开关，FLG 也相应出现。欠压检测功能仅用于开关打开时。


软启动热插件的应用
为了消除热插件应用中较大浪涌电流引起的电压下跌，软启动特性能有效隔离来自大电容负载的电源，
以满足 USB 压降要求。

故障标志
JTM9715 提供一个 N 沟道开漏 MOSFET 输出的 FLG 信号引脚。当 VOUT < VIN − 1V，限流或晶圆温度超过
大约 130°C 时，此引脚变为低电平。 FLG 输出能够吸收 10mA 电流达到 200mV 典型值。 FLG 引脚要求用
一个上拉电阻，这个电阻值应足够大以减少能量损耗。一个 100kΩ 的上拉电阻足够大多数应用。在过流情况
下，FLG 延迟一段时间之后响应。这是为了确保 FLG是在过流情况下出现，以防止误操作。
限流和短路保护
限 流 电 路 防 止 MOSFET 开 关 损 坏 并 可 以 通 过JTM9715A/B/C/D 开关驱动接近 2.1A/1.5A/1A/0.65A 典
型限流值的负载电流。当一个重负载或短路被应用于开关时，一个大的瞬态电流流过直到限流电路响应。
一旦超过这个电流限制阈值，芯片进入恒流模式直到产生热关断或故障被移除。
热关断
采用热关断电路是为了防止晶圆温度超过大约 130°C时使芯片受损。当使能有效，晶圆温度降低 20°C 时，
开关会自动重启。输出和 FLG 信号也将继续循环开关直到芯片使能失效或故障被移除。


输入电容
输入和地之间接一个 1uF 的低 ESR 陶瓷电容，以防止在热插件应用时输入电压下跌。但是，较大电容值会
进一步减小输入压降。此外，没有旁路电容，输出短路会引起输入振铃而损坏内部控制电路。即使是短路
期间，输入瞬态也不能超过最大绝对额定值 6.0V。
输出电容
为了满足 hub 总线电源最大下降 330mV 的要求(每个USB2.0 输出端口必须有一个 120uF 的低 ESR 的大电
容),150uF 低 ESR 的电解电容或者钽电容。采用要求的旁路方式,减小旁路电容和下游连接间的寄生电感
和电阻, 减小 EMI 以及下游连接热插拔造成的电压下降. 在总线电源,地线以及与电源连接管脚上的 0.1uF
的旁路电容上串接磁珠, 减小 EMI, 增强 ESD 保护.旁路电容的耗散因数要低保证高频段的去藕。


布局建议
为了体现 JTM9715 的最好性能，必须严格按照下面的布
局建议：
1. 输入输出电容必须靠近 IC 并连接到平面以减少噪声耦合。
2. 地应该连接到一个强大的地平面以确保热耗散。
3. 保持主电流走线尽可能的短而粗。

八,相关产品

型号	工作电压	电流限制	静态电流	截止电流	内阻	欠压锁定电压	抗静电电压	响应时间	封装	替代型号
JTM4610H/L	2.4V-5.5V	1A可调	15uA	1uA	80 moJTM	1.8V	2 KV	2 uS	SOT-25	AAT4610/SY6280/LPW5202/6/
										EUP3510/1TCS9107/TT9107
										UP7534/TT9707/TCS9607
JTM9703	2.0V-6.5V	2.1A可调	40uA	1uA	70 moJTM	1.7V	8 KV	4.6 mS	SOT-25	AAT4610/SY6280/LPW5202/6
										EUP3510/1/TCS9107/TT9107/
										UP7534/TT9707/TCS9607
JTM9701	2.2V-6.0V	1.1A	23uA	0.1uA	100 moJTM	1.8V	6KV	400uS	SOT-25	RT9701
JTM9715A/C/D	2.5V-5.5V	2.1A/1.0A	25uA	0.1uA	80 moJTM	1.7V	4 KV	400 uS	SOT-25	RT9715
		0.65A
JTM9711A	2.5V-5.5V	2.1A	25uA	0.1uA	80 moJTM	1.7V	4 KV	400 uS	SOT-25	RT9711
型号	工作电压	通道	工作电流	Divider 1	Divider 2	Divider 3	三星	BC1.2	CTIS YD/T	封装
				协议	协议	协议	协议	DCP	1591-2009
JTM7901	4.5-5.5V	单通道/最大2.4A	140uA	支持	支持	支持	支持	支持	支持	SOT-25
JTM7902	4.5-5.5V	2通道/最大2.0A	140uA	支持	支持	不支持	支持	支持	支持	SOT-26
JTM7902A	4.5-5.5V	2通道/最大2.4A	140uA	不支持	不支持	支持	支持	支持	支持	SOT-26
