一,产品概述(General Description)
The JTM3501 is a 150 KHz fixed frequency PWM buck (step-down) DC/DC converter,capable of driving a 1.8A load with high efficiency, low ripple and excellent line and load regulation.Requiring a minimum number of external components, the regulator is simple to use and include internal frequency Compensation and a fixed-frequency oscillator.

The JTM3501 built in output short protection function. When short protection function happens, the chip will be shutdown. An internal compensation block is built in to minimize external component count.

二.产品特点(Features)
Wide 8V to 45V input voltage range.

Fixed 5V output voltage.
Maximum 1.8A output current.
Fixed 150KHz switching frequency.

Internal optimize power MOSFET.
High efficiency up to 92%.

Built in output short shutdown function.
Excellent line and load regulation.
Built in thermal shutdown function.

Built in current limit function.
Available in SOIC-8 package.

三,应用范围 (Applications)
Car Charger.
Battery Charger.
USB Power Supply

四,产品封装图 (Package)

引脚号	引脚名称	引脚描述
1	FB	反馈引脚，检测输出电压进行调整
2	NC	无连接
3	VC	内部电压调节旁路电容
4	VIN	输入电压，支持 DC8V~45V 宽范围电压操作，需要在 VIN 与 GND 之间并联电解电容以消除噪声
5,6	SW	功率输出
7,8	GND	接地引脚

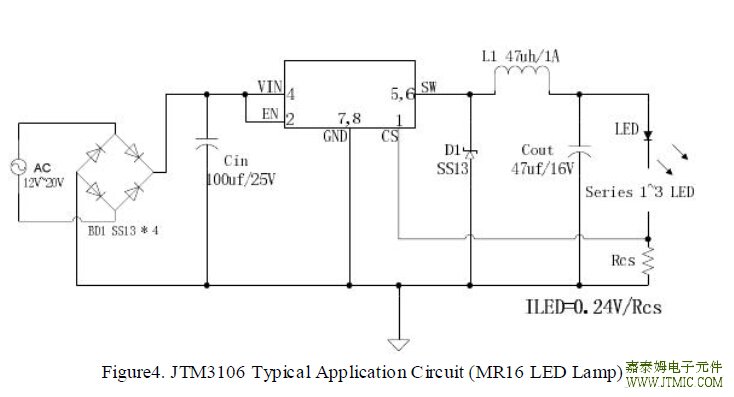

五,电路原理图

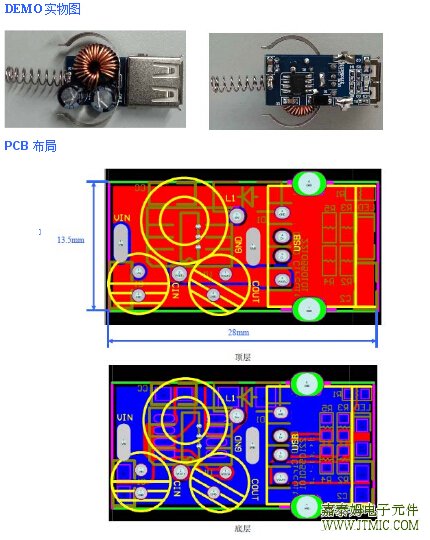

六, 产品PCB

PCB 布局指南
1. VIN、GND、SW、VOUT 等功率线，粗、短、直；
2. FB 走线远离电感与肖特基等开关信号地方，建议使用地线包围；
3. 输入电容靠近芯片 VIN 与 GND 引脚。

七.产品BOM

序号	数量	参考位号	说明	生产商型号	生产商
1	3	C1,C2,CC	1uF,50V,Ceramic,X7R,0805	C2012X7R1H105K	TDK
2	1	CIN	47uF,50V,Electrolytic,(6.3*11)	YXA-50V-47uF	Rubycon
3	1	COUT	100uF,16V,Electrolytic,(6.3*11)	YXF-16V-100uF	Rubycon
4	1	D1	60V,3A,SMA,Schottky Barrier Rectifier	B360A	DIODES
5	1	L1	47uH,3A,(13*7)
6	1	LED	Blue,0805,SMD
7	1	R1	2KΩ,1%,1/16W,Thick Film,0603	RC0603XR-072001	Yageo
8	1	R2	75KΩ,1%,1/16W,Thick Film,0603	RC0603XR-077502	Yageo
9	2	R3,R5	49.9KΩ,1%,1/16W,Thick Film,0603	RC0603XR-074992	Yageo
10	1	R4	43.2KΩ,1%,1/16W,Thick Film,0603	RC0603XR-074322	Yageo
11	1	U1	45V,1.8A,BUCK,DC-DC Converter,SOP-8L
12	1	USB	DIP

八.产品PDF文档

JTM3501

九,功能概述

产品JTM3501 制作的演示板，用于 DC8V~45V 输入，输出电压 5V，最大输出电流 1.8A 的车充应用演示，最高转换效率可以达到 93%。是开关降压型 DC-DC 转换芯片；固定开关频率 150KHz，可减小外部元器件尺寸，方便 EMC 设计。芯片具有出色的线性调整率与负载调整率，固定输出 5V。芯片内部集成过流保护、过温保护、短路关机等可靠性模块。

为标准 SOP-8L 封装，集成度高，外围器件少，应用灵活。

十,相关产品

DC-DC降压IC

型号	输入耐压	输出电压	输出电流	反馈电压	工作频率	效率	静态	待机电流	封装	直接替换
							工作电流
LM2596	45V	5.0V/可调输出	3A	1.23V	150K	90%	10mA	80uA	TO-263-5L	LM2596/AP1501
		/3.3/12V				(Max)			TO-220-5L
LM2576	45V	5.0V/可调输出	3A	1.23V	50K	90%	10mA	80uA	TO-263-5L	LM2576
		/3.3/12V				(Max)			TO-220-5L
JTM1507	45V	5.0V/可调输出	3A	1.23V	380K	73%	2mA	0.2uA	TO-252-5L	AP1507
MP1410	27V	可调输出	2A	1.22V	420K	95%	1mA	25uA	SOP8	MP1410/ACT4060
										MP9141/RT826
										AP1534
JTM1509	45V	5.0V/可调输出	2A	1.23V	150K	82%	2mA	80uA	SOP8	AP1509
		3.3V/12V
JTM1513	20V	可调输出	2A	0.8V	150K	89%	2mA	1uA	SOP-8	AP1513
JTM1530	20V	可调输出	3A	0.8V	380K	88%	3mA	1uA	SOP-8	AP1510
JTM1583	28V	可调输出	3A	1.22V	380K	89%	3mA	1uA	SOP-8	MP1583
JTM3111	42V	可调输出	3A	0.8V	50-500K	91%	3mA	150uA	ESOP8	AX3111
JTM3112	40V	可调输出/	2A	1.18V	110K	93%	10mA	2mA	SOP8
		带CC/CV模式
JTM3113B	40V	可调输出/	2.5A	1.0V	250K	91%	10mA	2mA	ESOP8
		带CC/CV模式
JTM3101	45V	可调输出/	2A	1.235V	150K	83%	2.0mA		ESOP8
		带CC模式
JTM3102	45V	可调输出/	3A	1.25V	150K	89%	2.0mA		ESOP8
		带CC模式
JTM3109	40V	可调输出/	3A	1.25V	180K	89%	2.1mA		SOP8
		带CC/CV模式
JTM3108	40V	可调输出/	3.5A	1.25V	180K	87%	2.1mA		ESOP8
		带CC/CV模式
JTM4523	40V	可调输出/	3A	0.8V	225K	92%	2.84mA	75uA	ESOP8	AC4523/F5335
		带CC/CV模式
JTM3501	50V	5V固定输出	1.8A		150K	90%	4.7mA		SOP-8
JTM3511	50V	5V固定输出	2.1A		150K	90%	4.7mA		SOP-8
JTM3512	50V	5V固定输出	2.4A		150K	89%	4.7mA		SOP-8
JTM3513	50V	5V固定输出	3.2A		150K	87%	4.7mA		TO-252-5L
