一,产品概述(General Description)
JTM9921 是一款高效率,稳定可靠的高亮度 LED 灯恒流驱动控制芯片,内置高
精度比较器,固定关断时间控制电路,恒流驱动电路等,特别适合大功率、多个高
亮度 LED 灯串的恒流驱动。
JTM9921 采用固定关断时间的峰值电流控制方式,其工作频率最高可达 1MHz,
可使外部电感和滤波电容体积减小,效率提高,节省 PCB 面积。关断时间最小为
620ns,并可通过外部电容进行调节,工作频率也可根据用户要求进行调节。在 EN
端加 PWM 信号,可调节 LED 灯的亮度。
JTM9921 通过调节外置电流检测电阻的阻值来设置流过 LED 灯的电流,支持外
加电压线性调光,流过 LED 灯的电流可从几十毫安到 2.5 安培变化。
HM9921 采用 ESOP8 封装,散热片内置接 SW 脚。
Ø内置 100V/6A 功率管
Ø宽输入电压范围:5V~100V
Ø 高效率:可高达 92%
Ø 最大工作频率:1MHz
Ø 峰值电流采样电压:250mV
Ø 亮度可调:EN 端的 PWM 调光和 DIM端的线性调光
Ø 关断时间可调
Ø 内置电流采样前沿消隐电路
三,应用范围 (Applications)
Ø 平板显示器 LED 背光灯
Ø 自行车灯
Ø LED 射灯
Ø 强光手电筒

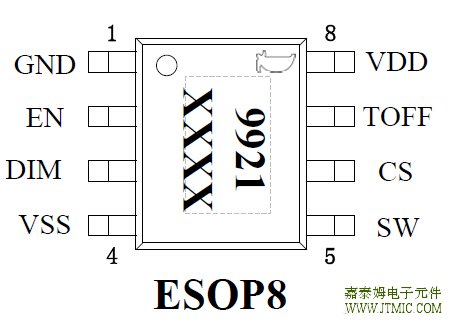

四,产品封装图 (Package)

管脚号 | 管脚名 | 管脚类型 | 描述 |
1 | GND | 地 | 芯片地 |
2 | EN | 输入 | 芯片使能端,高电平有效 |
3 | DIM | 输入 | 线性调光引脚 |
4 | VSS | 地 | 需接芯片模拟地 |
5 | SW | 输出 | 内置 MOS 管漏极 |
6 | CS | 输出 | 输出电流及检测反馈脚 |
7 | TOFF | 输入 | 关断时间设置脚 |
8 | VDD | 电源 | 芯片电源 |

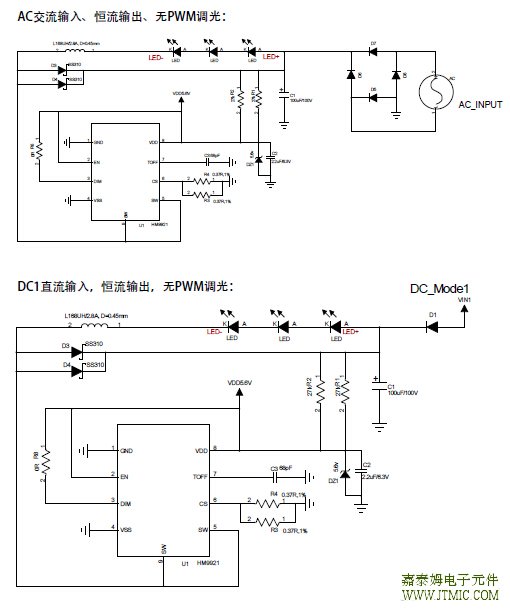

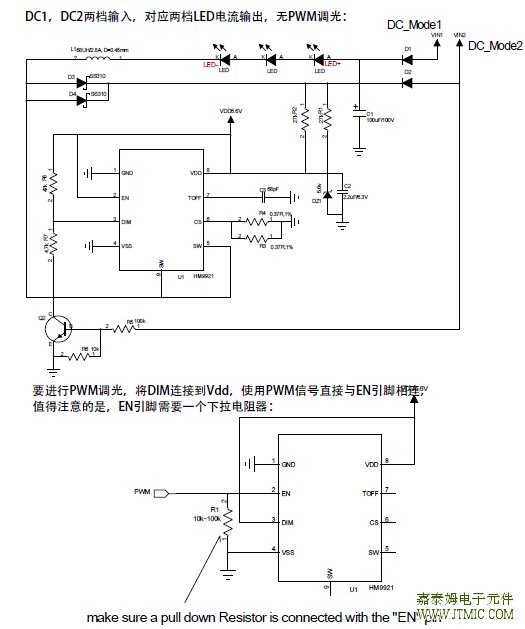

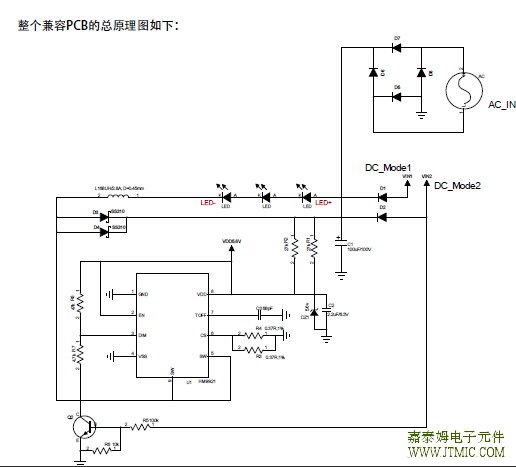

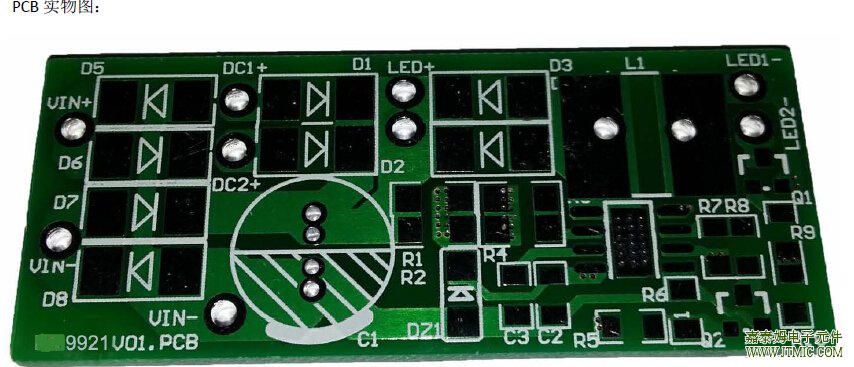

五,电路原理图

管脚号 | 管脚名 | 管脚类型 | 描述 |
1 | GND | 地 | 芯片地 |
2 | EN | 输入 | 芯片使能端,高电平有效 |
3 | DIM | 输入 | 线性调光引脚 |
4 | VSS | 地 | 需接芯片模拟地 |
5 | SW | 输出 | 内置 MOS 管漏极 |
6 | CS | 输出 | 输出电流及检测反馈脚 |
7 | TOFF | 输入 | 关断时间设置脚 |
8 | VDD | 电源 | 芯片电源 |

七.产品BOM
(略)
八.产品PDF文档
![]() |
JTM9921 |
JTM9921 采用峰值电流检测和固定关断时间的控制方式。电路工作在开关管导
通和关断两种状态。
参见图 1 所示的典型应用电路图,当MOS 开关管处于导通状态时,输入电压
VIN 通过 LED 灯、电感 L1、MOS 开关管、电流检测电阻 RCS 对电感充电,流过电感
的电流随充电时间逐渐增大,当电流检测电阻 RCS 上的电压降达到电流检测阈值电
压 VCS_TH 时,控制电路使得内置的 MOS开关管关断。
当 MOS 开关管处于关断状态时,电感通过由 LED 灯、续流二极管 DFW 以及电感自身组成的环路对电感储能放电。MOS开关管在关断一个固定的时间 TOFF 后,重新回到导通状态,并重复以上导通与关断过程。


通和关断两种状态。
参见图 1 所示的典型应用电路图,当MOS 开关管处于导通状态时,输入电压
VIN 通过 LED 灯、电感 L1、MOS 开关管、电流检测电阻 RCS 对电感充电,流过电感
的电流随充电时间逐渐增大,当电流检测电阻 RCS 上的电压降达到电流检测阈值电
压 VCS_TH 时,控制电路使得内置的 MOS开关管关断。
当 MOS 开关管处于关断状态时,电感通过由 LED 灯、续流二极管 DFW 以及电感自身组成的环路对电感储能放电。MOS开关管在关断一个固定的时间 TOFF 后,重新回到导通状态,并重复以上导通与关断过程。
