JTM4101 是开关降压型 LED 恒流驱动芯片；固定开关频率 220KHz，可减小外部元器件尺寸，方便 EMC 设计

1.产品概述         2.产品特点
3.应用范围    4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM 8.产品PDF文档
9.功能概述 10.相关产品

一,产品概述(General Description)

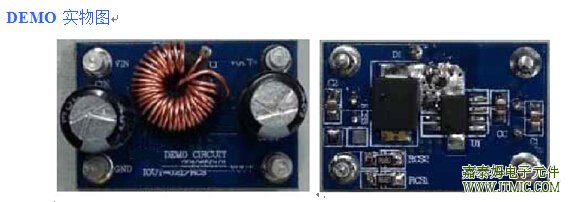

         JTM4101 制作的演示板，用于 DC8V~40V 输入，输出电流 615mA 的降压 LED 恒流应用演示，最高转换效率可以达到 97%。
        JTM4101 是开关降压型 LED 恒流驱动芯片；固定开关频率 220KHz，可减小外部元器件尺寸，方便 EMC 设计。芯片具有出色的线性调整率与负载调整率，输出电流支持 0~2.5A 间任意调节。芯片内部集成过流保护、过温保护、短路
保护等可靠性模块。
       JTM4101 为标准 SOP8-EP 封装，集成度高，外围器件少，应用灵活

二.产品特点(Features)

性能数据

LED String	VIN=8V					VIN=12V
LED String	VIN(V)	IIN(A)	VOUT(V)	IOUT(A)	EFF(%)	VIN(V)	IIN(A)	VOUT(V)	IOUT(A)	EFF(%)
1	8.170	0.299	3.557	0.619	90.1	12.176	0.206	3.555	0.619	87.7
2	8.143	0.543	6.855	0.619	96.0	12.158	0.371	6.849	0.620	94.1
3	/	/	/	/	/	12.144	0.536	10.121	0.620	96.4
LED String	VIN=24V					VIN=36V
LED String	VIN(V)	IIN(A)	VOUT(V)	IOUT(A)	EFF(%)	VIN(V)	IIN(A)	VOUT(V)	IOUT(A)	EFF(%)
1	24.20	0.110	3.553	0.619	82.6	36.20	0.077	3.553	0.619	78.9
2	24.18	0.195	6.851	0.620	90.1	36.19	0.136	6.850	0.621	86.4
3	24.18	0.280	10.119	0.620	92.7	36.19	0.193	10.117	0.621	89.9
4	24.17	0.365	13.496	0.620	94.8	36.18	0.252	13.517	0.622	92.2
5	24.16	0.453	16.916	0.621	96.0	36.17	0.311	16.903	0.622	93.5
6	24.16	0.535	20.210	0.621	97.1	36.17	0.368	20.230	0.622	94.5

三,应用范围 (Applications)
LED 恒流驱动

四,产品封装图 (Package)

引脚号	引脚名称	引脚描述
1	CS	输出电流采样引脚，CS 参考电压为 0.21V。
2	NC	无连接。
3	VC	内部电压调节器旁路电容引脚，在典型应用中，需要在 VIN 与 VC 引脚之间并联 1 个 1uF 电容。
4	VIN	电源输入引脚，支持 8V 到 40V DC 范围电压输入，需要在 VIN 与 GND 之间并联电解电容以消除噪声。
5，6	SW	功率开关输出引脚，SW 是输出功率的开关节点，金属片电气属性是 SW。
7，8	GND	接地引脚。

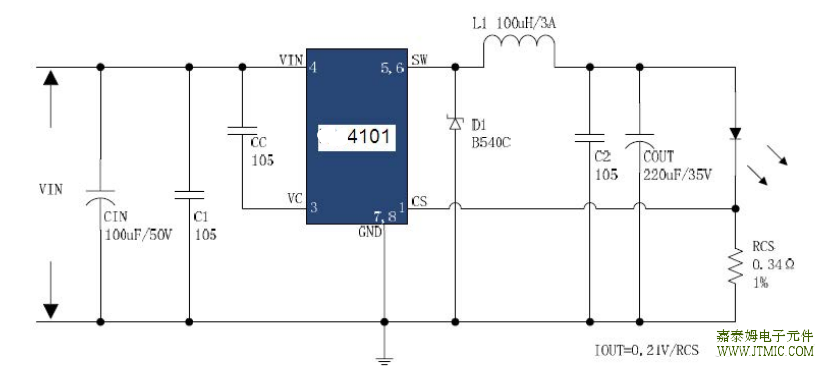

五,电路原理图

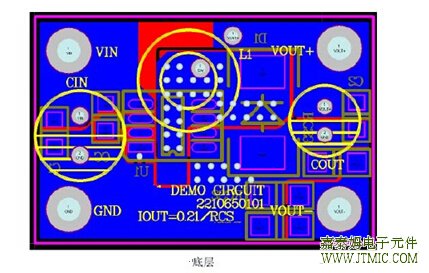

六, 产品PCB

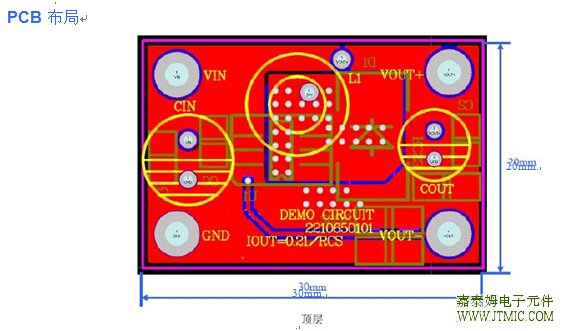

PCB 布局指南
1. VIN、GND、SW、VOUT 等功率线，粗、短、直；
2. FB 走线远离电感与肖特基等开关信号地方，建议使用地线包围；
3. 输入电容靠近芯片 VIN 与 GND 引脚。

七.产品BOM

序号	数量	参考位号	描述	料号	生产商
1	3	C1,C2,CC	1uF,50V,Ceramic,X7R,0805	C2012X7R1H105K	TDK
2	1	CIN	100uF,50V,Electrolytic,(8*11.5)	YXJ-50V-100uF	Rubycon
3	1	COUT	220uF,35V,Electrolytic,(8*11.5)	YXJ-35V-220uF	Rubycon
4	1	D1	40V,5A,SMC,Schottky Barrier Rectifier	B540C	Diodes
5	1	L1	100uH,3A,(15*7)
6	2	RCS1~RCS3	0.68Ω,1%,1/4W,Thick Film,1206	RC1206XR-07R680	Yageo
7	1	U1	40V,3A,BUCK,DC-DC Converter,SOP8-EP	JTM4101

八.产品PDF文档

JTM4101

九,功能概述

输入电容选择
在连续模式中，转换器的输入电流是一组占空比约为 VOUT/VIN 的方波。为了防止大的瞬态电压，必须采用针对
最大 RMS 电流要求而选择低 ESR(等效串联电阻)输入电容器。对于大多数的应用，1 个 10uF 的输入电容器就足够了，
它的放置位置尽可能靠近JTM4101 的位置上。最大 RMS 电容器电流由下式给出：

其中，最大平均输出电流 IMAX 等于峰值电流与 1/2 峰值纹波电流之差，即 IMAX=ILIM-△IL/2。在未使用陶瓷
电容器时，还建议在输入电容上增加一个 0.1uF 至 1uF 的陶瓷电容器以进行高频去耦。
输出电容选择
在输出端应选择低 ESR 电容以减小输出纹波电压，一般来说，一旦电容 ESR 得到满足，电容就足以满足需求。任
何电容器的 ESR 连同其自身容量将为系统产生一个零点，ESR 值越大，零点位于的频率段越低，而陶瓷电容的零点处
于一个较高的频率上，通常可以忽略，是一种上佳的选择，但与电解电容相比，大容量、高耐压陶瓷电容会体积较大，
成本较高，因此使用 0.1uF 至 1uF 的陶瓷电容与低 ESR 电解电容结合使用是不错的选择。
输出电压纹波由下式决定：

式中的 F：开关频率，COUT：输出电容，△IL：电感器中的纹波电流。

电感选择
虽然电感器并不影响工作频率，但电感值却对纹波电流有着直接的影响，电感纹波电流IL随着电感值的增加而
减小，并随着 VIN 和 VOUT 的升高而增加。用于设定纹波电流的一个合理起始点为IL=0.3*ILIM，其中 ILIM 为峰
值开关电流限值。为了保证纹波电流处于一个规定的最大值以下，应按下式来选择电感值：
