数字音量控制及停机模式的 105mW 立体声耳机放大器 JTM4811 是一款立体声音频功率放大器，使用 5V 直流电源

1.产品概述         2.产品特点
3.应用范围       4.下载产品资料PDF文档
5.产品封装图                     6.电路原理图
7.功能概述       8.相关产品

一,产品概述(General Description)
JTM4811 是一款立体声音频功率放大器，使用 5V 直流电源时，可以为 16Ω负载提供 105mW 的连续平均功率，失真（THD+N）小于 0.1％。
JTM4811 不需要耦合电容和自举电容，非常适用于 MP3 等低功耗便携式系统。
JTM4811 包含一个两线接口的数字音量控制模块，它能够控制放大器的增益在
+12dB 到-33dB 内变化，每一级为 3dB，共有 16 级。
JTM4811 还具有外部控制、高电平有效的微功耗关断模式。也具有内部的热关
断系统。

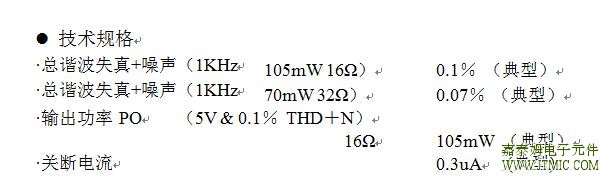

二.产品特点(Features)
极低的待机电流
开关机噪声抑制
电源电压 2.0~5.5V 工作
不需要输出耦合电容，缓冲器网络和自举电容
过热停机保护
数字音量控制范围从＋12dB 到-33dB

三,应用范围 (Applications)
移动电话
MP3、CD、DVD 播放器
便携式电子设备
PDAs

四.下载产品资料PDF文档

JTM4811

五,产品封装图 (Package)

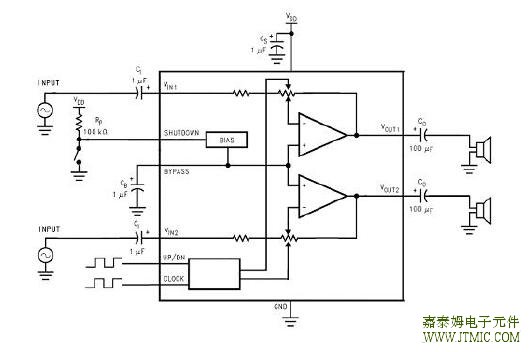

六.电路原理图

器件		功能描述
1	RIN	反相输入电阻，与Rf设定闭环增益，并与CIN组成高通滤波器
2	CIN	输入耦合电容，隔离直流电压，与RIN组成高通滤波器 fc = 1/(2πRINCIN).
3	Rf	反馈电阻，与RIN设定闭环增益
4	CS	电源旁路电容，提供电源滤波
5	CBYPASS	旁路电容，提供半电源电压滤波
6	CO	输出耦合电容，隔离直流电压，与RL组成高通滤波器 fO = 1/(2πRL CO ).

七,功能概述

八,相关产品

AB类音频放大IC

型号	工作电	静态	输出	静态	纹波	通道	封装	代替型号
型号	压范围	电流	功率	输出电压	抑制比	隔离度	封装	代替型号
LM4871	2V-5.5V	6.5mA	2W/Vcc=5V	5mV/Vcc=5V	60dB		SOP8	LM4871
LM4871	2V-5.5V	6.5mA	Rl=3oJTM	5mV/Vcc=5V	60dB		SOP8	LM4871
JTM8002	2V-5.5V	6.5mA	3W/Vcc=5V	5mV/Vcc=5V	60dB		SOP8	CSC8002
JTM8002	2V-5.5V	6.5mA	Rl=3oJTM	5mV/Vcc=5V	60dB		SOP8	CSC8002
JTM4890	2.5V-5.5V	4mA	1W/Vcc=5V	7mV/Vcc=5V	62dB		MSOP8	LM4890/LM4889/APA0711
			Rl=8oJTM					/NCP2890/PT2366/BL6290
								/LPA4890
JTM4990	2.5V-5.5V	2.5mA	1.25W/Vcc=5V	7mV/Vcc=5V	62dB		MSOP-8	LM4990/NCP2990
JTM4990	2.5V-5.5V	2.5mA	Rl=8oJTM	7mV/Vcc=5V	62dB		MSOP-8	LM4990/NCP2990
JTM4863	2V-5.5V	6mA	2.5W/Vcc=5V	50mV/Vcc=5V	67dB	90dB	TSSOP20-PP/	LM4863/CSC4863
JTM4863	2V-5.5V	6mA	Rl=3oJTM	50mV/Vcc=5V	67dB	90dB	SOP16/DIP16	LM4863/CSC4863
TDA2030A	6V-22V	50mA	14W/Vcc=19V	2mV	54dB		TO220B-5L	TDA2030A/TDA2003
TDA2030A	6V-22V	50mA	Rl=4oJTM	2mV	54dB		TO220B-5L	TDA2030A/TDA2003
TDA2822	1.8V--6V	6mA	0.35W/Vcc=3V	1.2V/Vcc=3V	30dB	50dB	SOP8/DIP8	TDA2822
TDA2822	1.8V--6V	6mA	Rl=4oJTM	1.2V/Vcc=3V	30dB	50dB	SOP8/DIP8	TDA2822
TEA2025_9V	3V--9V	40mA	2.3W/Vcc=9V	4.5V/Vcc=9V	46dB	55dB	DIP16	TEA2025
TEA2025_9V	3V--9V	40mA	Rl=4oJTM	4.5V/Vcc=9V	46dB	55dB	DIP16	TEA2025
TEA2025_12V	3V--12V	40mA	2.3W/Vcc=9V	4.5V/Vcc=9V	46dB	55dB	DIP16	TEA2025
TEA2025_12V	3V--12V	40mA	Rl=4oJTM	4.5V/Vcc=9V	46dB	55dB	DIP16	TEA2025

D类音频放大IC

型号	工作电	静态	输出	静态	纹波	通道	封装	代替型号
型号	压范围	电流	功率	输出电压	抑制比	隔离度	封装	代替型号
JTM2010	2.4V-5.5V	3.8mA	3.0W/Vcc=5V	1mV/Vcc=5V	75dB		MSOP-8	TPA2010/NCP2820/TS4962/
			Rl=4oJTM				SOP-8	EUA2010/A7013/LM4670/1/3/5
								APA2010/PT2333/PAM8303
								EUP2036/TMPA2055
JTM145	2.7V-5.5V	0.1uA	3.2W/Vcc=5V	10mV/Vcc=5V	75dB	85uV	MSOP8	YDA145
JTM145	2.7V-5.5V	0.1uA	Rl=4oJTM	10mV/Vcc=5V	75dB	85uV	MSOP8	YDA145
JTM9305	2V-5.5V		5W/Vcc=5V				ESOP8
JTM9305	2V-5.5V		Rl=2oJTM				ESOP8
JTM8403	2V-5.5V	16mA	3.2W/Vcc=5V	5mV/Vcc=6V	58dB	95dB	SOP16	PAM8403
JTM8403	2V-5.5V	16mA	Rl=4oJTM	5mV/Vcc=6V	58dB	95dB	SOP16	PAM8403

F类（AB类/D类可选）音频放大IC

型号	工作电	静态	输出	静态	纹波	通道	封装	代替型号
型号	压范围	电流	功率	输出电压	抑制比	隔离度	封装	代替型号
JTM8871	2V-5.5V		5W/Vcc=5V				ESOP8
JTM8871	2V-5.5V		Rl=2oJTM				ESOP8

耳机音频放大IC

型号	工作电	静态	输出	静态	纹波	通道	封装	代替型号
型号	压范围	电流	功率	输出电压	抑制比	隔离度	封装	代替型号
JTM4800	2.7V-5.5V	2.2mA	0.29W/Vcc=5V	5mV/Vcc=5V	55dB		SOP-8	TDA1308/LM4800/PT2308
JTM4800	2.7V-5.5V	2.2mA	Rl=8oJTM	5mV/Vcc=5V	55dB		SOP-8	APA4800/LM4808/G1402
JTM4808	2.0V-5.5V	1.2mA	0.105W*2/Vcc=5V，	10mV/Vcc=5V	89dB		MSOP-8/
JTM4808	2.0V-5.5V	1.2mA	Rl=16oJTM	10mV/Vcc=5V	89dB		SOP-8
JTM4809	2.0V-5.5V	1.4mA	0.105W/Vcc=5V	4mV/Vcc=5V	70dB		MSOP-8	LM4809/LM4880/HT82V735
JTM4809	2.0V-5.5V	1.4mA	Rl=16oJTM	4mV/Vcc=5V	70dB		MSOP-8	APA4880
JTM4811	2.0V-5.5V	1.3mA	0.105W/Vcc=5V	4mV/Vcc=5V	60dB	100dB	MSOP10	LM4811
JTM4811	2.0V-5.5V	1.3mA	Rl=16oJTM	4mV/Vcc=5V	60dB	100dB	MSOP10	LM4811

我司的JTM4871/SOP8/3W有如下优点：
1.工作电压2.0-5.5V,耐压6V
2.输出功率可以达3W/3OJTM和2.5W/4OJTM
3.没有交越失真的问题
4.音质比较好，音量比较大，音质/音量可以和CSC8002媲美。

我司的JTM8403/SOP16有如下优点：
1.工作电压范围在2.5-5.5V,耐压6V
2.输出功率可达3W/4 OJTM.
3.音量比较大，音质比较好，音质/音量可以和原装的PAM8403媲美。

我司的JTM4863/SOP16&DIP16&TSSOP20有如下优点：
1.工作电压范围在2.0-5.5V,耐压6V
2.输出功率可达2.5W/3 OJTM-2.2W/4 OJTM.
3.音量比较大，音质比较好，音质/音量可以和CSC4863媲美。
