SLM2169是一款由基准电压电路、振荡电路、误差放大电路、相位补偿电路、时钟闩锁式短路保护电路、PWM/PFM切换控(2)

　　

五,产品封装图 (Package)

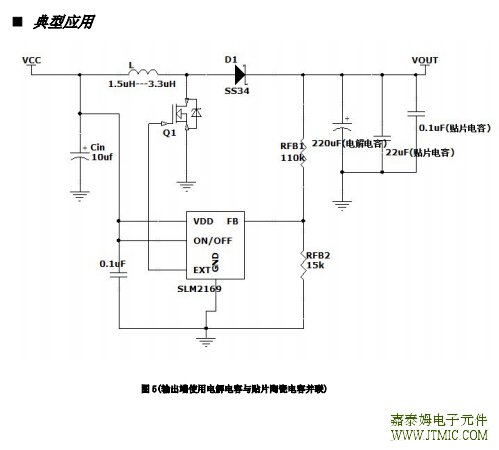

六,电路原理图

七, 产品PCB
(略)

八.产品BOM

(略)

九.产品PDF文档

slm2169

十,产品设计概述

1.切换控制方式

SLM2169是可根据负载电流而自动切换脉冲幅度变调方式(PWM)或脉冲频率变调方式(PFM)的
DC/DC控制器。
在输出负载电流大的领域内，利用脉冲幅度可在20%~90%的范围内发生变化的PWM控制，可构成低
纹波电源的DC/DC控制器。在输出负载电流小的领域内，作为PFM控制的脉冲幅度为20%的固定脉冲，
可根据负载电流量而被跳过。因此，振荡电路变为间隔振荡，因可抑制其自身消耗电流，所以在输出
负载电流小的领域内可以防止效率的降低。

2. 软启动功能
SLM2169内置了软启动电路。在电源投入时或ON/OFF端子为“H”的启动后，输出电压(VOUT)缓慢启
动上升，可以抑制冲击电流以及输出电压的上冲。SLM2169将从启动后到VOUT达到输出电压设定值
(VOUT(S))的90%为止的时间称为软启动时间(tss)。软启动的方式采用了基准电压调整方式，在开始
软启动的同时，基准电压从0V开始缓慢启动上升。

3. UVLO 功能
SLM2169为了防止因电源电压降低而导致IC的误工作，内置了UVLO(欠压锁定)电路。在UVLO检测状
态时停止进行切换工作，外接晶体管保持OFF状态。另外，一旦进入UVLO检测状态，软启动功能就
会被复位。但是，其它的内部电路仍在正常工作，不同于电源切断状态，务请注意。

4.应用注意事项

a.功率路径的布线，包括地线，电源线，以及电感与外接MOSFET，DIODE连线尽量走直线，并且粗短。
b.外接的电容器、电感器等请尽量安装在IC附近，并进行单点接地。
c.分压电阻RFB1,RFB2尽可能靠近FB端子,并且远离电路的开关结点。
d.相位补偿电容CFB紧靠RFB1连接。
e.VDD与VSS端子间所连接的电容为0.1μF的电容器为旁路电容器,请优先将旁路电容器安装在IC附近。
f. 包含了DC/DC控制器的IC，会产生特有的纹波电压和尖峰噪声。另外，在电源投入时会流入冲击电流。这些现象会因所使用的线圈、电容
器以及电源阻抗的不同而受到很大的影响。因此，设计时请在实际的应用电路上进行充分的评价。
g.本IC虽内置防静电保护电路，但请不要对IC施加超过保护电路性能的过大静电。
