5A 铅酸电池充电管理集成电路JTMC3717

产品简介

规格书下载

免费样品申请

概述：

JTMC3717是PWM 降压模式铅酸电池充电管理集成电路，独立对铅酸电池充电进行自动管理，具有封装外形小，外围元器件少

和使用简单等优点。

JTMC3717具有涓流，恒流，过充电和浮充电模式，非常适合铅酸电池的充电。在过充电和浮充电模式，充电电压由外部电阻

分压网络设置；在恒流充电模式，充电电流通过一个外部电阻设置。

在开始充电时，如果电池电压低于所设置的过充电电压的75.6%时，JTMC3717用所设置的恒流充电电流的19%对电池进行涓流

充电。在过充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，JTMC3717进入浮充电状态。在浮充电

状态,如果电池电压下降到所设置的过充电电压的82.2%时，自动开始新的充电周期。当输入电源掉电或者输入电压低于电

池电压时，JTMC3717自动进入低功耗的睡眠模式。

其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。

JTMC3717采用16 管脚TSSOP 封装。

应用：

铅酸电池充电

不间断电源

备用电池应用

便携式工业和医疗仪器

独立电池充电器

特点：

宽输入电压范围：7.5V 到28V

对铅酸电池进行完整的充电管理

过充电和浮充电电压由外部电阻分压网络设置

充电电流达5A

PWM 开关频率：300KHz

恒流充电电流由外部电阻设置

对深度放电的电池进行涓流充电

过充点结束电流由外部电阻设置

电池温度监测功能

自动再充电功能

双状态指示

软启动功能

电池端过压保护

工作环境温度：－40℃ 到＋85℃

采用16 管脚TSSOP 封装

产品无铅，无卤素元素，满足RoHS

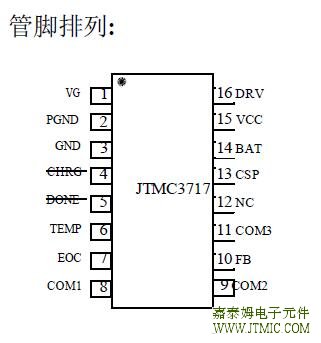

产品封装图：

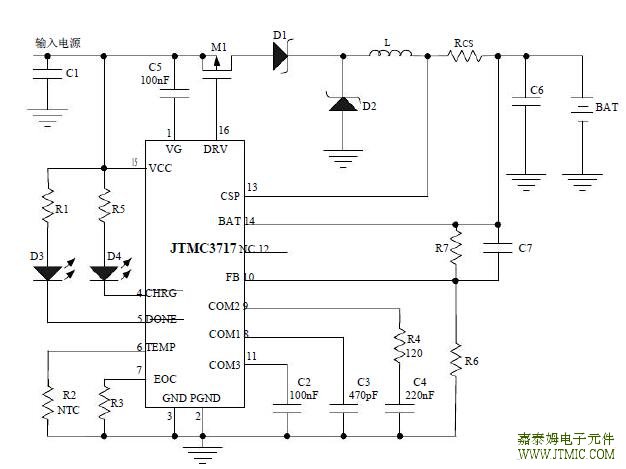

产品原理图：

多节锂电池充电芯片选型指南：

型号

电池种类/串联数量

工作模式

最高输入电压

最大持续充电电流

充电结束判断

其它功能

封装

JTMC3300

锂电池/多节
磷酸锂电池/多节铅酸电池

开关模式

4V到28V

最大输出功率25W

设置结束电压

◆	输入电压范围：4V 到 28V
◆	电感电流检测
◆	电池电压监测
◆	高达1MHz开关频率
◆	自动再充电功能
◆	高达25W输出功率
◆	5V，5mA内部稳压器

SOT23-6

JTMC3717

铅酸电池/多节

开关模式

+28V

浮充

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流,恒流，过充电和浮充电模式
◆	电池温度监测功能
◆	自动再充电功能
◆	充电和浮充状态指示

TSSOP16
