1A 镍氢电池充电管理集成电路 JTMC3085

JTMC3085

1A 镍氢电池充电管理集成电路

产品简介

规格书下载

免费样品申请

概述：

JTMC3085是一款可以对镍氢电池进行充电管理的芯片，可以对单节至四节镍氢电池进行充电管理。该器件内部包括功率晶体管

，不需要外部的电流检测电阻和阻流二极管。JTMC3085只需要极少的外围元器件，非常适用于便携式产品。热调制电路可以在

器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。芯片内部集成有高精度电压比较器，可以精确

设置恒流充电终止电压。

JTMC3085充电电流可以通过一个外部电阻设置。当输入电压掉电时，JTMC3085自动进入低功耗的睡眠模式，此时电池的电流消耗

小于3微安。其它功能包括输入电压过低锁存，电池低电压时涓流充电,自动再充电，恒流充电，维持充电（定时），电池温

度监测以及状态指示等功能。

JTMC3085采用散热增强型的8管脚小外形封装(SOP8/PP)。

应用：

数码相机

便携式设备

电子词典

镍氢电池充电的应用

特点：

片内功率晶体管

电压精度 1%

在电池电压较低时采用涓流充电

用户可设置的充电电流达 1A

采用恒流/恒温模式充电，既可以使充电电流最大化，又可以防止芯片过热

电源电压掉电时自动进入低功耗的睡眠模式

状态指示输出可驱动LED或与单片机接口

维持（定时）充电

自动再充电

电池温度监测功能

封装形式SOP8/PP

产品无铅，满足rohs指令，无卤素

产品封装图：

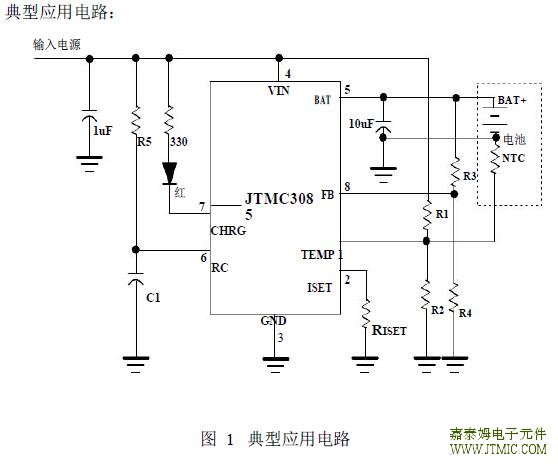

产品原理图：

镍氢电池充电管理:

型号

电池种类/串联数量

工作模式

最高输入电压

最大持续充电电流

充电结束判断

其它功能

封装

JTMC3801

磷酸铁锂电池/1

开关模式

28V

最小充电电流

◆	太阳能最大功率点跟踪
◆	宽输入电压范围：4.5V 到28V
◆	对单节锂电池完整的充电管理
◆	充电电流达4A
◆	PWM开关频率：300KHz
◆	恒压充电电压精度： ±1%
◆	恒流充电电流由外部电阻设置
◆	对深度放电的电池进行涓流充电
◆	自动再充电功能
◆	充电状态和充电结束状态指示
◆	软启动功能
◆	电池端过压保护

SSOP10

JTMC3791

锂电池/1

开关模式

28V

最小充电电流

◆	太阳能最大功率点跟踪
◆	宽输入电压范围：4.5V 到28V
◆	对单节锂电池完整的充电管理
◆	充电电流达4A
◆	PWM开关频率：300KHz
◆	恒压充电电压精度： ±1%
◆	恒流充电电流由外部电阻设置
◆	对深度放电的电池进行涓流充电
◆	自动再充电功能
◆	充电状态和充电结束状态指示
◆	软启动功能
◆	电池端过压保护

SSOP10

JTMC3063

锂电池/1

线性模式

+6V

600mA

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	恒压充电电压可向上调整
◆	独立电池电压反馈端
◆	自动再充电功能
◆	充电和充电结束状态指示
◆	内部集成有8位模拟-数字转换电路，能够根据输入
	电压源的电流输出能力自动调整充电电流
◆	可利用太阳能板等输出电流能力有限的电
	压源供电的锂电池充电应用

SOP8

JTMC3065

锂电池/1

线性模式

+6V

最小充电电流

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	恒压充电电压可向上调整
◆	独立电池电压反馈端
◆	自动再充电功能
◆	充电和充电结束状态指示
◆	内部集成有8位模拟-数字转换电路，能够根据输入电压源的电流输出能力自动调整充电电流
◆	可利用太阳能板等输出电流能力有限的电压源供电的锂电池充电应用

DFN8

JTMC3082

多种电池

线性模式

+6V

600mA

恒流充电终止电压

◆	内部集成有功率管和阻流二极管
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	恒流充电终止电压可由外部电阻设置
◆	电池电压反馈端
◆	自动再充电功能
◆	充电状态指示

SOP8

JTMC3722

锂电池、

磷酸铁锂电

池/多节

开关模式

+28V

最小充电电流可外部设置

◆	降压型PWM充电控制器
◆	开关频率:300KHz
◆	具有涓流充电,恒流充电和恒压充电阶段
◆	电池温度监测功能
◆	具有太阳能电池最大功率点跟踪功能

TSSOP16
