SFL530 是一个低成本、高恒流精度、原边反馈PSR (Primary Side Regulation) 控制的隔离

　　一,目录
1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

二,产品概述(General Description)
SFL530 是一个低成本、高恒流精度、原边反馈PSR (Primary Side Regulation) 控制的隔离式AC/DC LED 恒流功率开关，适用于LED照明领域。在全电压范围内实现高精度的恒流输出，恒流精度在+/-5%以内。
SFL530 采用专利的"NC-Aux/PSRTM "控制技术，可以省去供电辅助绕组，同时集成了功率MOSFET，大大降低了系统成本。
SFL530内置高压启动技术，可以实现小于100ms的开机启动，实现了LED灯的"即开即亮"功能；集成了专利的恒流控制算法，从而大大提高LED输出电流的精度和一致性。
SFL530集成了诸多保护功能，包括VDD欠压保护(UVLO，Under Voltage Lockout)，VDD 过压钳位保护，LED短路/开路保护，逐周期电流限制，管脚浮空保护等等。
SF530提供TO-92封装形式。

三.产品特点(Features)

单芯片集成功率MOSFET，外围器件极少
专利的"NC-Aux/QR-BuckTM "无辅助绕组技术
启动时间小于100ms，实现LED灯"即开即亮"
专利的恒流控制算法提高了恒流精度
内置AC输入电压和输出电压补偿，提高恒流精度
管脚浮空保护
LED 短路/开路保护
PFM 控制带来优异的EMI性能
逐周期电流限制，内置前沿消隐
VDD UVLO（欠电压保护）
VDD 过压钳位

四,应用范围 (Applications)

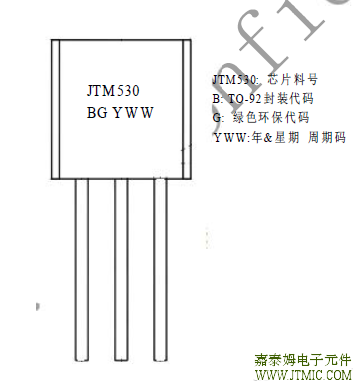

五,产品封装图 (Package)

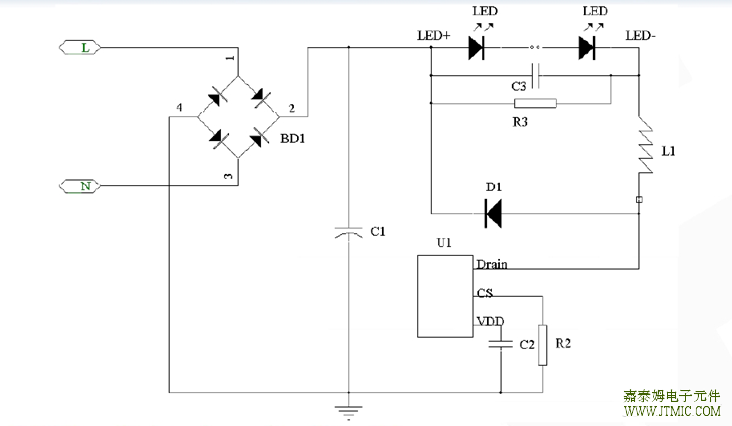

六,电路原理图

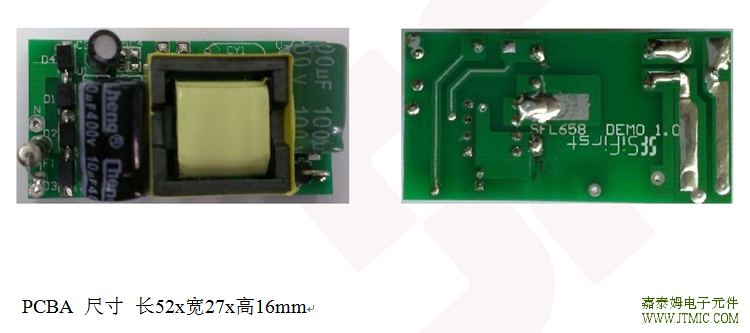

七, 产品PCB

八.产品BOM

序号	名称	规格数量位号	备注
	PCB贴片
1	贴片电阻	3.9R 0805 1% 1 R2
2	贴片电阻	300K 0805 5% 1 R3
3	贴片电容	X7R/3.3UF/25V 0805 10% 1 C2
4	贴片电容	Y5U/1UF/100V 0805 10% 1 C3
5	贴片IC	SFL530 TOTO-9292 赛威 1 U1
6	贴片整流桥	MB6S/0.6A/600V/SOIC-4 1 BD1
7	贴片二极管	ES1J/1A/600V/SMA 1 D1
	PCB插件
8	电解电容	4.7UF/400V P5Ф8L12 1 C1
9	工字电感	Ф6Ф6*L8/L=3.0mH/0.12mm/340Ts8/ 3 0 /0 12 /340 1 L1
	PCB	FR-4 16.1*14.9mm T=1.2mm 1
