HM2832,HM2833A,HM2831A是一款高精度的非隔离降压型LED控制器，适用于85V～265V全电压范围的小

1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM 8.产品PDF文档
9.功能概述

一,产品概述(General Description)
HM2832是一款高精度的非隔离降压型LED控制器，适用于85V～265V全电压范围的小功率非隔离降压型LED照明应用。

HM2832内置了高精度的采样、补偿电路，使得电路能够达到±3%以内的恒流精度，并且能够实现输出电流对电感与输出电压的自适应，从而取得优异的线型调整率和负载调整率。

HM2832内部集成了500V功率MOSFET，无需次级反馈电路，也无需补偿电路，加之精准稳定的自适应技术，使得系统外围结构十分简单，可在外围器件数量少，参数范围宽松的条件下实现高精度恒流

控制，极大地节约了系统成本和体积，并且能够确保在批量生产时LED灯具参数的一致性。

HM2832具有丰富的保护功能：输出开短路保护、采样电阻开短路保护、欠压保护、输出过压保

护、过温自适应调节等。
二.产品特点(Features)
1.内部集成500V 功率管

2· ±3%以内的系统恒流精度

3· 芯片超低工作电流

4· 无需辅助供电电路

5· 电感电流临界连续模式

6· 宽输入电压

7· 输出短路保护

8· 采样电阻开短路保护

9· 输出过压保护

10· 欠压保护

11· 过温自适应调节功能

12· 简洁的系统拓补，外围器件极少
三,应用范围 (Applications)

LED控制器

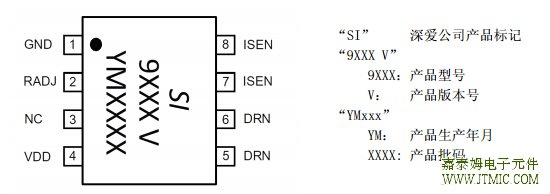

四,产品封装图 (Package)

引脚号	符号	功能
1	GND	电源地
2	RADJ	设置开路保护电压，外接电阻
3	NC	空脚
4	VDD	工作电源
5	DRN	内部 MOSFET 的漏端
6	DRN	内部 MOSFET 的漏端
7	ISEN	电流采样，外接电阻到地
8	ISEN	电流采样，外接电阻到地

五,电路原理图

六, 产品PCB
(略)
七.产品BOM
(略)

八.产品PDF文档

jtm2832

九,功能概述

保护功能：

jtm2832设定了多种保护功能，如LED开短路保护、ISEN电阻开短路保护、VDD过压/欠压、电路

过温自适应调节等。

+0在工作时，自动监测着各种工作状态，如果负载开路时，则电路将立刻进入过压保护状

态，关断内部MOS管，同时进入间隔检测状态，当故障恢复后，电路也将自动回复到正常工作状态；若负载短路，系统将工作在5KHz左右的低频状态，功耗很低，同时不断监测系统，若负载恢复正常，则电路也将恢复正常工作；若当ISEN电阻短路，或者电感饱和等其他故障发生，电路内部快速保护机制也将立即停止MOS的开关动作，停止运行，此时，电路工作电源也将下降，当触发UVLO电路时，系统将会重启，如此，可以实现保护功能的触发、重启工作机制。

若工作过程中，+0监测到电路结温度超过过温调节阈值（155℃）时，电路将进入过温调节

控制状态，减小输出电流，以控制输出功率和温升，使得系统能够保持一个稳定的工作温度范围。

PCB 设计注意事项:

VDD 的旁路电容十分关键，PCB 板 layout 时需要尽量靠近 VDD及 GND 引脚。

电感的充放电回路要尽量短，母线电容、续流二极管、输出电容等功率环路面积要尽量小，芯

片距离功率器件也尽量远，从而减小 EMI 以及保证电路安全稳定工作。

电路地线及其他小信号的地线须与采样电阻地线分开布线，尽量缩短与电容的距离。

RADJ 外接电阻需要尽量靠近 RADJ 引脚，并且就近接地。

NC 引脚建议连接到芯片地（PIN1），有条件时可用地线将 RADJ 电阻环绕。

DRN 引脚（PIN5、PIN6）的敷铜面积尽量大，以提高芯片散热。
