一,产品概述(General Description)

以直流蓄电池为动力的电瓶车常见的有：电动自行车、电动摩托车、高尔夫球车、电瓶游览车、电
瓶残疾车、电瓶玩具车等等，逐渐得到越来越广泛的应用和普及。电瓶车常规的蓄电池组有铅酸蓄电池、锂电池、镍镉电池、镍氢电池等；电池组的标称电压有24V/36V/48V/60V/72V/84V/96V 等（常规铅酸以 48V 和锂电 36V 居多，充满电和亏电时电压有一定的变化范围）；蓄电池组的容量根据电瓶车的续航能力差异在十安时到几十安时不等。电瓶车的系统组成通常包括：控制器、蓄电池组、电机动力及操控、车架及指示显示照明系统、GPS防盗(分前装与后装)等；对主控制器而言，包括单片机或 EMU 或逻辑控制电路一般是 5V 或 3.3V 供电（常规电流 0.1A 以内）；用于开关切换的功率 MOSFET 的栅极驱动一般是 15V 或 12V 供电（常规电流0.2A 以内）；用于 GPS 防盗的电压一般为 5V 左右(常态电流 0.2A 以内)；这就需要直流电源变换，需要把常规蓄电池电压 24V~72V 的直流电压变换为 15V 和 5V 的直流电压给控制器供电。传统采用的是线性降压方案（比如说：水泥电阻＋高压 317＋78L05 或者用分立器件组合成的线性
降压器+78L05），随着电池组电压不断升高的发展趋势和控制器供电电流的增加，线性降压效率低（压
差越大效率越低）、损耗大、发热严重、输出电流能力有限等缺陷严重影响到控制器的长期可靠性和寿
命。为了减小损耗，提高效率，减小系统体积；通常的想法是选用开关电源变换方案。鉴于蓄电池的供
电电压都比较高（例如标称 48V 铅酸蓄电池充满电可能会到 56V 以上）；针对电瓶车的应用而言，既
要满足能够在 72V 以上电压安全工作，又要满足系统体积小、性价比高、稳定可靠，因此开关电源变
换器成为电瓶车控制器供电方案的客观需求。

研制出针对电瓶车高压降压优化的全集成开关电源变换芯片系列，采用 100V 高压制造工艺、贴片封装、内置高压功率管、过温保护、过流保护、短路保护、输入过压保护等安全保护电路、系统最大输出电流达到 0.5A 以上、转换效率高、外围元器件简洁、体积小、系统性价比高。

二.产品特点(Features)

开关变换取代线性变换，系统转换效率大幅度提升，损耗小，原来的线性降压发热问题得到了彻底解决。
采用全集成的开关电源方案，集成功率管，外围器件少，系统体积可以设计的很小，整个方案的性价比和可靠性都比较高。
用JTM3110B 实现的单片开关变换方案，可以提供最大 0.8A 的电流输出能力，为电瓶车领域后续供电需求的增加预留足够的空间。

三,应用范围 (Applications)

Car Charger
Battery Charger
Ebike controller power supply
Portable instrument power supply
Telecom / Networking Equipment

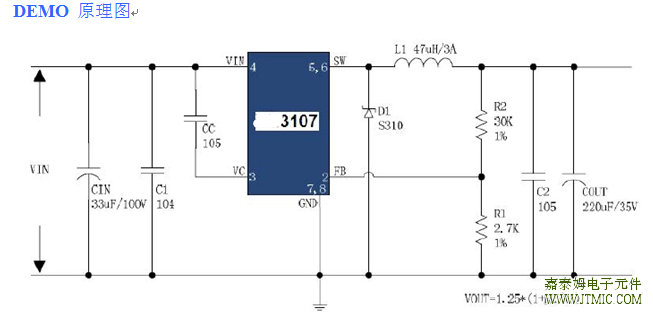

四,电路原理图

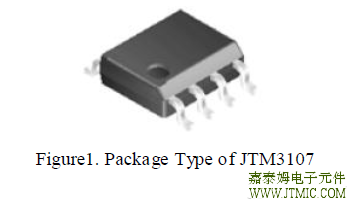

五,产品封装图 (Package)

引脚号	引脚名称	引脚描述
1	NC	无连接
2	FB	反馈引脚，通过外部电阻分压网络，检测输出电压进行调整
3	VC	内部电压调节旁路电容，需要在 VC 与 VIN 之间并联 1uF 电容
4	VIN	输入电压，支持 DC10V~70V 宽范围电压操作，需要在 VIN 与 GND 之间并联电解电容以消除噪声
5,6	SW	功率输出
7,8	GND	接地引脚

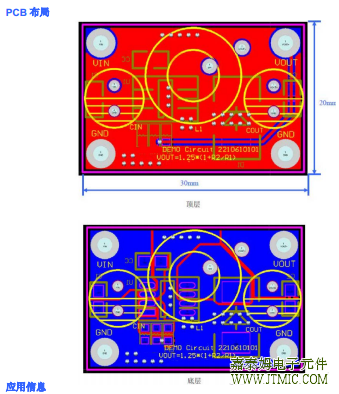

六, 产品PCB

PCB 布局指南
1. VIN、GND、SW、VOUT 等功率线，粗、短、直；
2. FB 走线远离电感与肖特基等开关信号地方，建议使用地线包围；
3. 输入电容靠近芯片 VIN 与 GND 引脚。
七.产品BOM

序号	数量	参考序号	描述	料号	生产商
1	1	C1	0.1uF,100V,Ceramic,X7R,0805	C2012X7R2A104K	TDK
2	2	C2,CC	1uF,50V,Ceramic,X7R,0805	C2012X7R1H105K	TDK
3	1	CIN	33uF,100V,Electrolytic,8*11.5	YXJ-100V-33uF	Rubycon
4	1	COUT	220uF,35V,Electrolytic,8*11.5	YXJ-35V-220uF	Rubycon
5	1	D1	100V,3A,Schottky,SMC	S310	Fairchild
6	1	L1	47uH,3A,Power Inductor,13*7
7	1	R1	2.7KΩ,1%,1/16W,Thick Film,0603	RC0603xR-072701L	Yageo
8	1	R2	30KΩ,1%,1/16W,Thick Film,0603	RC0603xR-073002L	Yageo
9	1	U1	180KHz,70V,1.2A,BUCK DC to DC Converter,SOP-8L	HM3107	H&M SEMI

八.产品PDF文档

JTM3107

九,功能概述

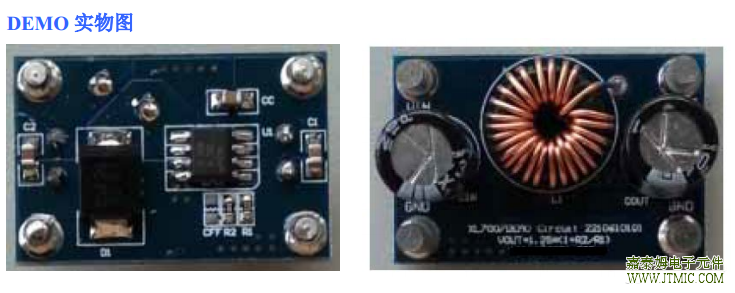

JTM3107 制作的演示板，用于 DC20V~70V 输入，输出 15V，输出最大 0.7A 的应用演示，最高转换效率可以达到 94%以上。
JTM3107 是开关降压型 DC-DC 转换芯片；固定开关频率 180KHz，可减小外部元器件尺寸。芯片具有出色的线性调整率与负载调整率，输出电压支持 1.25V~50V 间任意调节。芯片内部集成过流保护、过温保护、短路保护等可靠性模块。
JTM3107 为 SOP-8L 封装，采用标准外部元器件，应用灵活。

十,相关产品

耐高压DC-DC降压IC

型号	输入耐压	输出电压	输出电流	反馈电压	工作频率	效率	静态工作电流	待机电流	封装
HM3107	75V	可调输出	1.2A	1.25V	180K	92%	3mA		SOP8
HM3107B	85V	可调输出	0.4A	1.25V	150K	85%	2.5mA		SOP8
HM3110	93V	可调输出	1A	1.25V	150K	83%	4.5mA		TO252-5L
HM3110B	85V	可调输出	0.8A	1.25V	150K	85%	2.5mA		TO252-5L
