一,产品概述(General Description)
    JTM3115是一款高效降压型DC-DC转换器，可工作在DC8V到36V输入电压范围，低纹波，内置功率MOS。JTM3115内置固定频率振荡器与频率补偿电路，简化了电路设计。 PWM 控 制 环 路 可 以 调 节 占 空 比 从0~100%之间线性变化。内置输出过电流保护功能。内部补偿模块可以减少外围元器件数量。

二.产品特点(Features)

• 8V到36V宽输入电压范围
• 输出电压从1.25V到32V可调
• 最小压差0.3V
• 固定150KHz开关频率
• 最大5A开关电流
• 内置功率MOS
• 出色的线性与负载调整率
• 内置恒流环路
• 内置频率补偿功能
• 内置输出短路保护功能
• 内置输入过压保护功能
• 内置热关断功能
• TO263-5L封装

三,应用范围 (Applications)

1.  车载充电器
2. 电池充电器
3. LCD电视与显示屏
4. 便携式设备供电
5. 通讯设备供电
6. 降压恒流驱动
7. 显示器LED背光
8. 通用LED照明

四,产品封装图 (Package)

引脚号	引脚名称	引脚描述
1	GND	接地引脚。
2	FB	反馈引脚，通过外部电阻分压网络，检测输出电压进行调整，参考电压为 1.25V。
3	SW	功率开关输出引脚，SW 是输出功率的开关节点。
4	CS	输出电流检测引脚（IOUT=0.11V/RCS）。
5	VIN	输入电压，支持 DC8V~36V 宽范围电压操作，需要在 VIN 与 GND 之间并联电解电容以消除噪声 。

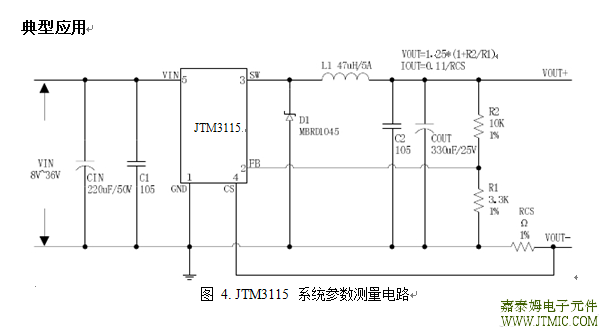

五,电路原理图

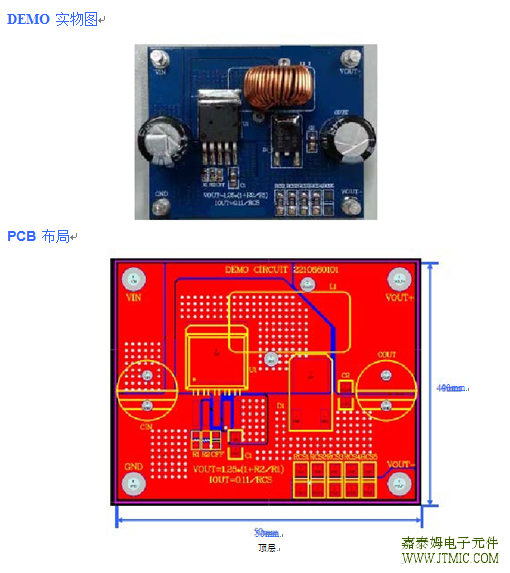

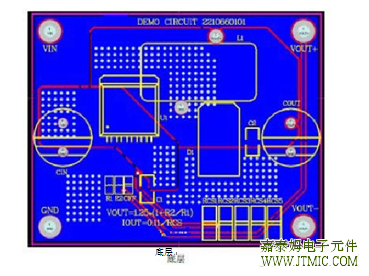

六, 产品PCB



七.产品BOM


序号	数量	参考位号	说明	生产商型号	生产商
1	2	C1,C2	1uF,50V,Ceramic,X7R,0805	C2012X7R1H105K	TDK
2	1	CFF	33nF,50V,Ceramic,X7R,0603	C1608X7R1H333K	TDK
3	1	CIN	220uF,50V,Electrolytic,(10*16)	YXJ-50V-220uF	Rubycon
4	1	COUT	330uF,25V,Electrolytic,(10*12.5)	YXF-25V-330uF	Rubycon
5	1	D1	45V,10A,Schottky Barrier Rectifier,DPAK	MBRD1045G	ONSEMI
6	1	L1	47uH,5A,(24*10)
7	1	R1	3.3KΩ,1%,1/16W,Thick Film,0603	RC0603XR-073301L	Yageo
8	1	R2	10KΩ,1%,1/16W,Thick Film,0603	RC0603XR-071002L	Yageo
9	4	RCS1~RCS4	0.1Ω,1%,1/4W,Thick Film,1206	RC1206XR-07R100L	Yageo
10	1	U1	36V,5A,BUCK,DC-DC Convertor,TO263-5L	JTM3115	H&M SEMI

八.产品PDF文档

JTM3115

九,功能概述
是开关降压型 DC-DC 转换芯片；固定开关频率 150KHz，可减小外部元器件尺寸，方便 EMC 设计。芯片
具有出色的线性调整率与负载调整率，输出电流支持 0~4.5A 间任意调节。芯片内部集成过流保护、过温保护、短路保
护等可靠性模块。
为标准 TO263-5L 封装，集成度高，外围器件少，应用灵活。

十,相关产品

大电流DC-DC降压IC
型号	输入耐压	输出电压	输出电流	反馈电压	工作频率	效率	静态工作电流	待机电流	封装
HM3103	40V	可调输出	4A	1.25V	180K	94%	2.1mA		TO-252-5L
HM3104	36V	可调输出	5A	1.22V	240K	95%	3.6mA		TO-263-5L
HM3105	40V	可调输出	5A	1.25V	180K	96%	2.1mA		TO-263-5L
HM3115	40V	可调输出	5A	1.25V	150K	86%	2mA		TO-263-5L
		带CC/CV模式
