目录
一,产品概述(General Description)
JTM5906 是充电、升压移动电源二合一芯片,采用外置功率管,充电、升压共用电感,充电电流可达 2A 以上,升压采用同步整流方式,输出负载电流可达 3A、效率可达到 90%以上。
JTM5906 采用 TSSSOP-16 封装
二.产品特点(Features)
●5V、3A 升压输出
● 升压输出带限流功能,限流值可通过外接电阻调整
● 采用同步整流方式,效率可达 90%以上
● 充电电流可达 2A 以上
● 充饱电压精度 0.5%
● 电池充饱电压可调
● 恒流充电电流外接电阻可调
● 软启动
● 采用 TSSOP-16 封装
三,应用范围 (Applications)
● 平板电脑
● 移动电源
● 手持设备

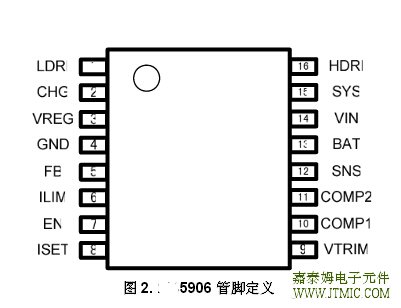

四,产品封装图 (Package)

管脚序号 | 名称 | I/O | 描述 |
1 | LDRI | O | NMOS 管驱动管脚 |
2 |
______ CHG |
O | 漏极输出,外接红色 LED 灯,正常充电下拉,指示充电状态 |
3 | VREG | O | 内部供电电源,外接 1uF 电容稳压 |
4 | GND | I | 地 |
5 | FB | I | 升压输出反馈端 |
6 | ILIM | O | 外接电阻到地设置升压输出限流 |
7 | EN | I | 升压使能管脚,无 5V 电源输入且该管脚为高则升压使能 |
8 | ISET | O | 与地之间外接电阻,设置恒流充电电流 |
9 | VTRIM | O | 充饱电压微调管脚 |
10 | COMP1 | O | 充电环路补偿管脚,外接 470nF 电容到地 |
11 | COMP2 | O | 升压环路补偿管脚,通过 10K 电阻串联 4.7nF 电容到地 |
12 | SNS | I | 电流检测正端输入. 在 SNS 与 BAT 管个脚之间连接检流电阻 RSNS |
13 | BAT | I | 电池输入端 |
14 | VIN | I | 模拟电源输入 |
15 | SYS | O | 5V 升压输出端口 |
16 | HDRI | O | PMOS 管驱动管脚 |

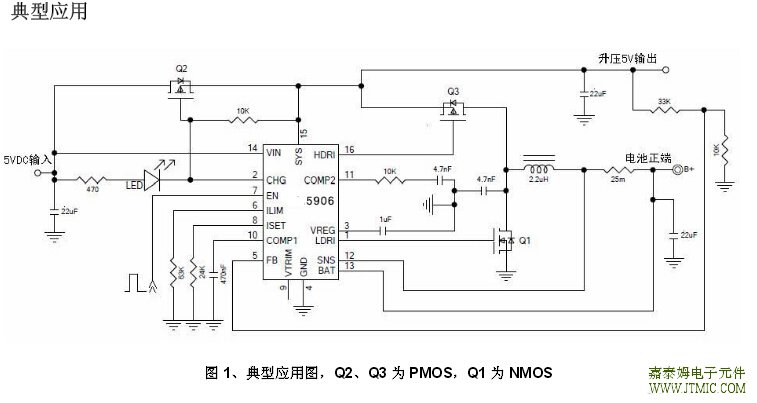

五,电路原理图

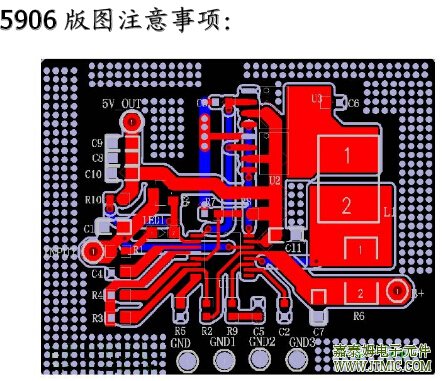

六, 产品PCB

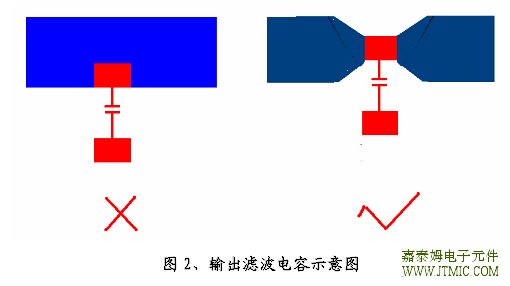

1、输出电容尽量靠近输出端,如图1中C8、C9、C10,走线要完全经过电容,如图2所示:

2.如果输出端离15脚较远,则在15脚旁边放一个电容稳压,如图1中C11

3、如果输出端离15脚较远,则在15脚旁边放一个电容稳压,如图1中C11

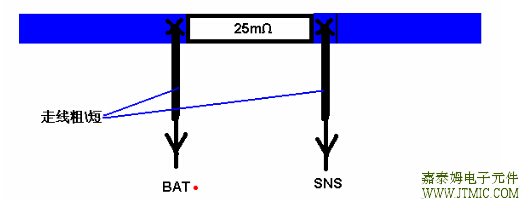

图3、12、13脚走线示意图如图3所示,12、13脚为电流信号检测脚,走线尽量粗、短;特别是在电流很小的情况下,检流电阻上的信号相对微弱,所以尽量避免受到干扰(比如避免走线从电感底下穿过等)
图3、12、13脚走线示意图如图3所示,12、13脚为电流信号检测脚,走线尽量粗、短;特别是在电流很小的情况下,检流电阻上的信号相对微弱,所以尽量避免受到干扰(比如避免走线从电感底下穿过等)
4、地线尽量走宽、走短,所有地线尽量接死
5、5脚为反馈信号,走线要短、避免干扰
6、功率部分走线宽度要有足够的过电流能力,尽量把功率地靠近电池B-功率地包括NMOS开关管的地、15脚电容的地
7、6、8脚的电阻尽量靠近管脚放置
8、稳压电容尽量靠近管脚
9、1、16脚为MOS管驱动信号,可以走线较长;如果16脚的波形不好,检查15脚的电压是否平稳
七.产品BOM 5、5脚为反馈信号,走线要短、避免干扰
6、功率部分走线宽度要有足够的过电流能力,尽量把功率地靠近电池B-功率地包括NMOS开关管的地、15脚电容的地
7、6、8脚的电阻尽量靠近管脚放置
8、稳压电容尽量靠近管脚
9、1、16脚为MOS管驱动信号,可以走线较长;如果16脚的波形不好,检查15脚的电压是否平稳
八.产品PDF文档
![]() |
jtm5906 |
九,功能概述
1、充电、升压使能
JTM5906 的充电功能在有 5V 电源输入的情况下自动开启,拔掉电源则停止工作。在 5V 电源输入的情况下(即工作在充电模式),升压功能被禁止。没有 5V 电源输入,
则可以通过控制 EN 脚来控制升压工作,EN 为高,升压输出 5V。
2、充电状态指示
JTM5906 有一个漏极开路的输出驱动端口CHG ,在充电过程当中,CHG下拉,红灯亮;当充电电流下降到转灯电流,CHG为高阻态,红灯熄灭。请注意CHG只有下
拉能力,如果不需要红灯指示,则需要外接一个 10K 左右电阻到电源。
3、电池充饱状态检测
JTM5906 判断电池是否充饱需要两个条件,一是电池电 压 高 于 4.1V, 二 是 充 电 电 流 小 于 设 定 的 充 饱 电流. JTM5906 会检测充电电流,当电池电压高于 4.1V,充电电流下降到低于充饱电流时,芯片给出充电完成(EOC)信号,CHG为高、红灯熄灭指示电池充电完成
4、电流检测电阻选择
JTM5906 的充电、升压共同使用一个电阻 RSNS 检测电流,RSNS 越大则检测电流精度越高,同时会降低充电、升压效率,因此建议取值 25mΩ(两个 50mΩ并联)或者
20mΩ。同时电阻的封装要考虑到实际承受功率。
5、恒流充电电流设置
JTM5906 的恒流充电电流由 ISET 管脚电阻 RISET 和检流电阻 RSNS 共同决定,RSNS 由于连接功率通路,不能随意取值,所以一般通过设置 RISET 来设置恒流充电电流。 RISET 与恒流充电电流之间为线形反比关系,公式
如下:
7、充电环路稳定性补偿
JTM5906 通过 COMP1 管脚补偿充电环路,COMP1 管脚外接一个 470nF 电容到地即可保证环路稳定十,相关产品
