一,产品概述(General Description)

       JTM3102 制作的演示板，用于 DC8V~40V 输入，输出电压 5V，最大输出电流 2.5A 的车充应用演示，最高转换效率可以达到 93%。
    JTM3102 是开关降压型 DC-DC 转换芯片；固定开关频率 150KHz，可减小外部元器件尺寸，方便 EMC 设计。芯片具有出色的线性调整率与负载调整率，输出电压支持 1.25V~37V 间任意调节。芯片内部集成过流保护、过温保护、短
路保护等可靠性模块。
      JTM31021 为标准 SOP8-EP 封装，集成度高，外围器件少，应用灵活
     The JTM3102 is a 150KHz fixed frequency PWM buck (step-down) DC/DC converter,capable of driving a 2.5A load with high efficiency, low ripple and excellent line and load regulation.Requiring a minimum
number of external components, the regulator is simple to use and include internal
frequency compensation and a fixed-frequency oscillator.


二.产品特点(Features)

• Wide 8V to 40V Input Voltage Range
• Output Adjustable from 1.25V to 37V
• Minimum Drop Out 0.3V
• Fixed 150KHz Switching Frequency
•  Maximum 3A Switching Current
• Internal Optimize Power MOSFET
• Excellent line and load regulation
• number of external components, the regulator is simple to use and include internal
• With output constant current loop
• Built in thermal shutdown function

• Built in current limit function

• Built in input over voltage protection

• Recommend output power less than 13W

• SOP8-EP (Exposed PAD) package

三,应用范围 (Applications)

• Car Charger
• Battery ChargerLCD
• Monitor and LCD TV
• Portable instrument power supply
• Telecom / Networking Equipment

四,产品封装图 (Package)

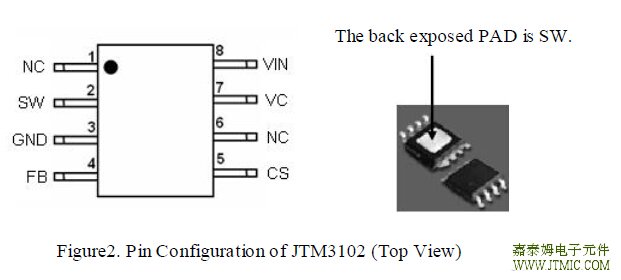

引脚号	引脚名称	引脚描述
1,6	NC	无连接
2	SW	功率输出
3	GND	接地引脚
4	FB	反馈引脚，检测输出电压进行调整
5	CS	输出电流检测引脚
7	VC	内部电压调节旁路电容
8	VIN	输入电压，支持 DC8V~40V 宽范围电压操作，需要在 VIN 与 GND 之间并联电解电容以消除 噪声

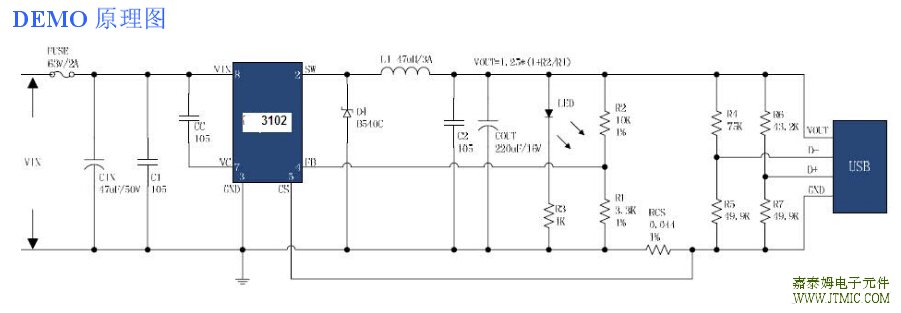

五,电路原理图

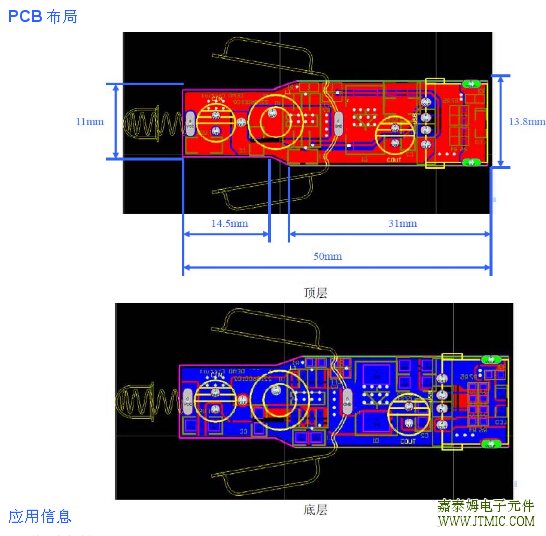

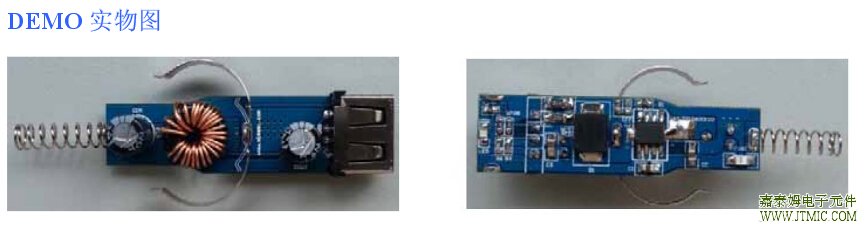

六, 产品PCB



七.产品BOM

序号	数量	参考位号	说明	生产商型号	生产商
1	3	C1,C2,CC	1uF,50V,Ceramic,X7R,0805	C2012X7R1H105K	TDK
2	1	CIN	47uF,50V,Electrolytic,(6.3*11)	YXJ-50V-47uF	Rubycon
3	1	COUT	220uF,16V,Electrolytic,(6.3*11)	YXJ-16V-220uF	Rubycon
4	1	D1	40V,5A,Schottky Barrier Rectifier,SMC	B540C	DIODES
5	1	FUSE	2A,63V,High Inrush,1206	F1206HI2000V063T	AEM
6	1	L1	47uH,3A,(13*7)
7	1	LED	Blue,0805,SMD
8	1	R1	3.3KΩ,1%,1/16W,Thick Film,0603	RC0603XR-073301L	Yageo
9	1	R2	10KΩ,1%,1/16W,Thick Film,0603	RC0603XR-071002L	Yageo
10	1	R3	1KΩ,1%,1/16W,Thick Film,0603	RC0603XR-071001L	Yageo
11	1	R4	43.2KΩ,1%,1/16W,Thick Film,0603	RC0603XR-074322L	Yageo
12	2	R5,R7	49.9KΩ,1%,1/16W,Thick Film,0603	RC0603XR-074992L	Yageo
13	1	R6	75KΩ,1%,1/16W,Thick Film,0603	RC0603XR-077502L	Yageo
14	1	RCS	0.044Ω,1%,1/4W,Thick Film,1206	RC1206XR-07R044L	Yageo
15	1	U1	40V,3A,150K,BUCK,DC-DC Converter,SOP8-EP	JTM3102	H&M SEMI
16	1	USB	DIP

八.产品PDF文档

jtm3102

九,功能概述

输入电容选择
在连续模式中，转换器的输入电流是一组占空比约为 VOUT/VIN 的方波。为了防止大的瞬态电压，必须采用针对
最大 RMS 电流要求而选择低 ESR(等效串联电阻)输入电容器。对于大多数的应用，1 个 6.8uF 的输入电容器就足够了，
它的放置位置尽可能靠近JTM3102 的位置上。最大 RMS 电容器电流由下式给出：


其中，最大平均输出电流 IMAX 等于峰值电流与 1/2 峰值纹波电流之差，即 IMAX=ILIM-△IL/2。在未使用陶瓷
电容器时，还建议在输入电容上增加一个 0.1uF 至 1uF 的陶瓷电容器以进行高频去耦。
输出电容选择
在输出端应选择低 ESR 电容以减小输出纹波电压，一般来说，一旦电容 ESR 得到满足，电容就足以满足需求。任
何电容器的 ESR 连同其自身容量将为系统产生一个零点，ESR 值越大，零点位于的频率段越低，而陶瓷电容的零点处
于一个较高的频率上，通常可以忽略，是一种上佳的选择，但与电解电容相比，大容量、高耐压陶瓷电容会体积较大，
成本较高，因此使用 0.1uF 至 1uF 的陶瓷电容与低 ESR 电解电容结合使用是不错的选择。
输出电压纹波由下式决定：

式中的 F：开关频率，COUT：输出电容，△IL：电感器中的纹波电流。
电感选择
虽然电感器并不影响工作频率，但电感值却对纹波电流有着直接的影响，电感纹波电流IL随着电感值的增加而
减小，并随着 VIN 和 VOUT 的升高而增加。用于设定纹波电流的一个合理起始点为IL=0.3*ILIM，其中 ILIM 为峰
值开关电流限值。为了保证纹波电流处于一个规定的最大值以下，应按下式来选择电感值：

续流二极管
续流二极管建议使用肖特基二极管，比如 B540C。它的额定值为平均正向电流 5A 和反向电压 40V。5A 电流下典
型正向电压为 0.55V。该二极管仅在开关关断期间有电流流过。峰值反向电压等于稳压器的输入电压。在正常工作时平
均正向电流可计算如下：

PCB 布局指南
1. VIN、GND、SW、VOUT 等功率线，粗、短、直；
2. FB 走线远离电感与肖特基等开关信号地方，建议使用地线包围；
3. 输入电容靠近芯片 VIN 与 GND 引脚。
