一,产品概述(General Description)
     JTM4065 是 PWM 降压模式锂电池或磷酸铁锂电池充电管理集成电路，独立对单节或多节锂电池或磷酸铁锂电池充电进行自动管理，具有封装外形小，外围元器件少和使用简单等优点。
     JTM4065 具有恒流和恒压充电模式，非常适合锂电池或磷酸铁锂电池的充电。在恒压充电模式，恒压充电电压由外部电阻分压网络设置；在恒流充电模式，充电电流通过一个外部电阻设置。对于深度放电的电池，当电池电压低于所设置的恒压充电电压的66.7%时，JTM4065用所设置的恒流充电电流的15%对电池进行涓
流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，充电结束。在充电结束状态，如果电池电压下降到所设置的恒压充电电压的91.1%时，自动开始新的充电周期。当输入电源掉电或者输入电压低于电池电压时，JTM4065自动进入低功耗的睡眠模式。其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。
        JTM4065 采用 16 管脚 TSSOP 封装。

二.产品特点(Features)

• 宽输入电压范围：7.5V 到 28V
• 对单节或多节锂电池或磷酸铁锂
• 电池进行完整的充电管理
• 恒压充电电压由外部电阻分压网络设置
• 充电电流达 5A
• PWM 开关频率：300KHz
• 恒流充电电流由外部电阻设置
• 对深度放电的电池进行涓流充电
• 充电结束电流可由外部电阻设置
• 电池温度监测功能
• 自动再充电功能
• 充电状态和充电结束状态指示
• 软启动功能
• 电池端过压保护
• 工作环境温度：－40℃ 到 ＋85℃
• 采用 16 管脚 TSSOP 封装
• 产品无铅，无卤素元素，满足 RoHS

三,应用范围 (Applications)

1.  磷酸铁锂电池充电
2. 笔记本电脑
3. 备用电池应用
4. 便携式工业和医疗仪器
5. 电动工具
6. 独立电池充电器

四,产品封装图 (Package)

管脚序号	名称	说明
1	VG	内部电压调制器输出。为内部驱动电路提供电源。在 VG 管脚和 VCC 管脚之间接一个 100nF 的电容。
2	PGND	功率地
3	GND	模拟地
4	CHRG	漏极开路输出端。在充电状态，内部晶体管将此管脚拉到低电平； 否则，此管脚为高阻状态。
5	DONE	漏极开路输出端。在充电结束状态，内部晶体管将此管脚拉到低 电平；否则，此管脚为高阻状态。
6	TEMP	电池温度监测输入端。在此管脚到地之间连接一个负温度系数的 热敏电阻。
7	EOC	充电结束电流设置端。将此管脚直接接到地或者通过一个电阻接 到地。
8	COM1	回路补偿输入端 1。在此管脚到地之间接一个 470pF 的电容。
9	COM2	回路补偿输入端 2。在此管脚到地之间串联连接一个 120Ω 的电 阻和一个 220nF 的电容。
10	FB	电池电压反馈端。外接电阻分压网络以检测电池电压。
11	COM3	回路补偿输入端 3。在此管脚到地之间接一个 100nF 的电容。
12	NC	没有连接
13	CSP	充电电流检测正输入端。此管脚和BAT管脚测量充电电流检测电 阻RCS两端的电压，并将此电压信号反馈给芯片进行电流调制。
14	BAT	充电电流检测负输入端。此管脚和CSP管脚测量充电电流检测电 阻RCS两端的电压，并将此电压信号反馈给芯片进行电流调制。
15	VCC	外部电源输入端。VCC 也是内部电路的电源。此管脚到地之间 需要接一个滤波电容。
16	DRV	驱动片外 P 沟道 MOS 场效应晶体管的栅极。

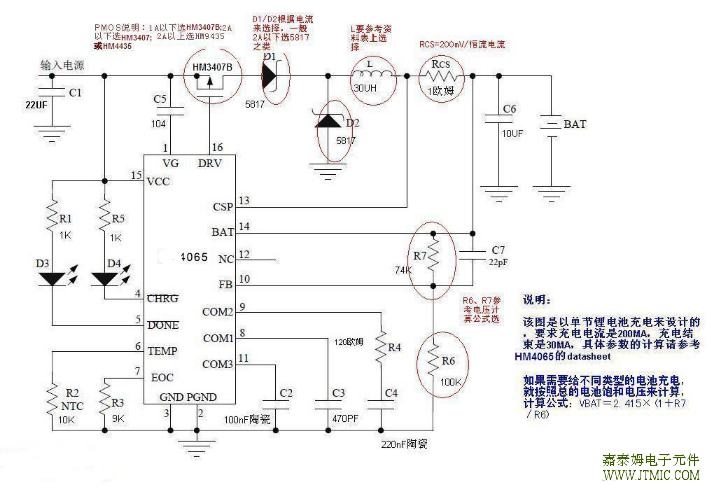

五,电路原理图


六, 产品PCB
(略)
七.产品BOM
  (略)
八.产品PDF文档

JTM4065

九,功能概述



在充电结束状态，如果断开输入电源，再重新接入，将开始一个新的充电周期；如果电池电压下降到再
充电阈值(恒压充电电压的91.1%)，那么也将自动开始新的充电周期。
当输入电压掉电时，JTM4065自动进入睡眠模式，内部电路被关断，这样可以减少电池的电流消耗，延长
待机时间。
为了监测电池温度，需要在TEMP管脚和GND管脚之间连接一个10kΩ的负温度系数的热敏电阻。如果电
池温度超出正常范围，充电过程将被暂停，直到电池温度回复到正常温度范围内为止。
JTM4065内部还有一个过压比较器，当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时，如
果BAT管脚电压上升到恒压充电电压的1.08倍时，过压比较器动作，关断片外的P沟道MOS场效应晶体管，
充电器暂时停止，直到BAT管脚电压回复到恒压充电电压以下。在某些情况下，比如在电池没有连接到
充电器上，或者电池突然断开，BAT管脚的电压可能会达到过压保护阈值。此为正常现象。

VCC，VG，DRV，CHRG，DONE 到 GND 的电压…….…－0.3V to 30V
CSP，BAT 到 GND 的电压………………………………..…－0.3V to 28V
COM3 到 GND 的电压…………………………………...…….6.5V
其它管脚到 GND 的电压………………………..........………－0.3V to VCOM3+0.3V
存储温度……………………………………………...……..…－65℃---150℃
工作环境温度………………………….…………………….…－40℃---85℃
焊接温度(10 秒)…………………………………………..……300℃

十,相关产品

多节锂电充电IC
型号	电池数量	工作模式	工作电压	最大	工作电流	恒流恒压	输出电压	开关频率	封装
				充电电流		精度
JTM4063	三节	开关式，外置MOS	7.5V-28V	5A	1.75mA	1%	12.6V	300KHz	TSSOP-16
JTM4064	四节	开关式，外置MOS	7.5V-28V	5A	1.95mA	1%	16.8V	300KHz	TSSOP-16
JTM4065	1-6节可设置	开关式，外置MOS	7.5V-28V	5A	1.7mA	1%	可调	300KHz	TSSOP-16
