一,产品概述(General Description)
      JTM7124MB是一款高精度原边反馈的LED恒流驱动芯片。芯片工作在电感电流断续模式，适用于85Vac~265Vac范围输入电压、反激式隔离LED恒流电源。
    JTM7124MB芯片内部集成650V功率开关，采用原边反馈模式，无需次级反馈电路，也无需补偿电路，只需要极少的外围元件即可实现恒流。采用专利的驱动和电流检测方式，芯片的工作电流极低，无需变压器辅助绕组检测和供电，进一步减少外围元器件，极大的节约了系统成本和体积。
        JTM7124MB芯片内带有高精度的电流取样电路，使得LED输出电流精度达到±5%以内。芯片采用了特有的恒流控制方式，可以达到优异的线性调整率。
         JTM7124MB具有多重保护功能，包括LED开路/短路保护，欠压保护，芯片过温保护等。

二.产品特点(Features)

• 内部集成650V功率管；
  原边反馈恒流控制，无需次级反馈电路；
  无需变压器辅助绕组检测和供电；
  芯片超低工作电流；
  宽输入电压；
  ±5% LED 输出电流精度；
  LED短路/开路保护；
  芯片供电欠压保护；
  过温保护；
  封装形式：DIP-8。

三,应用范围 (Applications)

其它LED照明

四,产品封装图 (Package)

序号	名称	说明
1	CS	电流采样端，采样电阻接在 CS 和 GND 端之间
2	VCC	芯片电源
3	GND	芯片地
4/7/8	NC	悬空 （与 DRAIN 脚满足安全距离）
5，6	DRAIN	内部高压功率管漏极

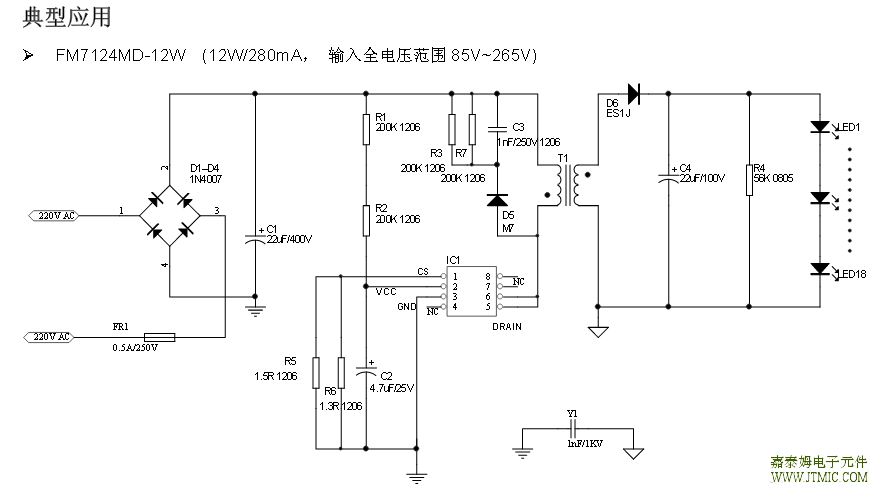

五,电路原理图

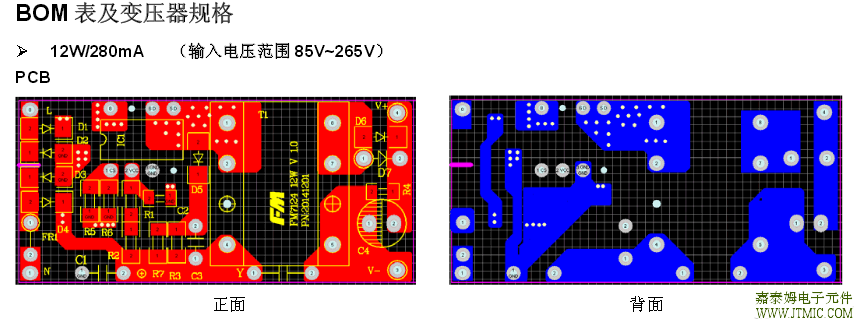

六, 产品PCB




七.产品BOM


序号	元件名称	型号&规格	单位	用量	位置
1	印制板	FM7124 -12W V1.0	PCS	1
2	贴片电阻	1.5R    1206  1%	PCS	1	R5
3	贴片电阻	1.3R    1206  1%	PCS	1	R6
4	贴片电阻	200K    1206  5%	PCS	4	R1,R2,R3,R7
5	贴片电阻	56K     0805  5%	PCS	1	R4
6	贴片电容	4.7UF/25V  0805 X7R	PCS	1	C2
7	插件瓷片电容	1nF/1KV  ф7mm 20%	PCS	1	C3
8	高频低阻电解电容	22UF/100V 6*12 -40+105°	PCS	1	C4
9	直插电解电容	22UF/400V， 13*22， -40+105°	PCS	1	C1
10	贴片二极管	M7    DO-214AC	PCS	5	D1~~D5
11	贴片二极管	ES1J   DO-214AC	PCS	1	D6

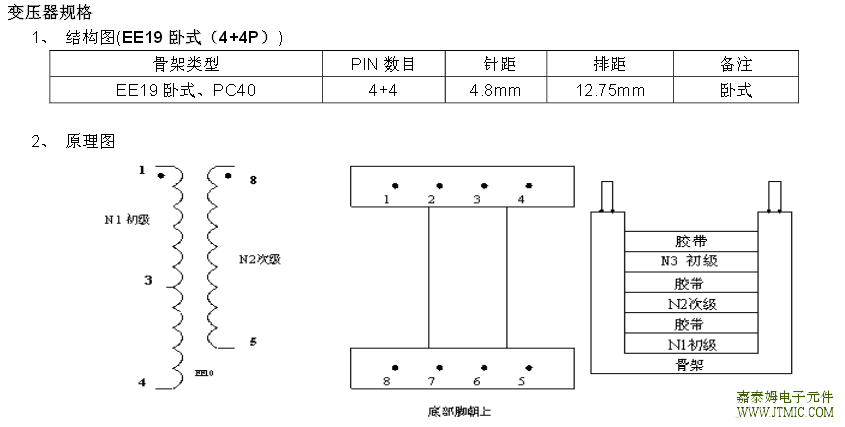

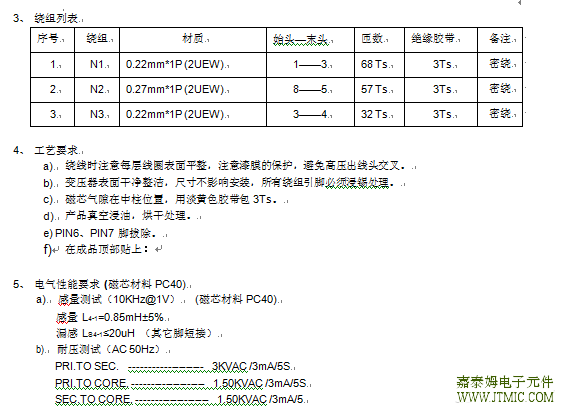

13	变压器	EE19 卧式 PC40	PCS	1	T1
14	IC	FM7124MB DIP-8	PCS	1	IC1
15	保险丝	插件玻璃保险 1A/250V, 3.6*10	PCS	1	FR1
16	安规电容	插件瓷片电容 1nF/1KV	PCS	1	Y1
17	电子线	红	PCS	3	V+ AC1 AC2
18	电子线	黑	PCS	1	V-

八.产品PDF文档

JTM7124

九,功能概述

JTM7124MB 是一款专用于 LED 照明的恒流驱动芯片，采用专有的恒流架构和控制方法，芯片内部集成 650V 功
率开关，只需要极少的外围组件就可以达到优异的恒流特性。采用了原边反馈技术，JTM7124MB 无需光耦及 TL431
反馈，也无需辅助绕组供电和检测，系统成本极低。
启动
系统上电后，母线电压通过启动电阻对 VCC 电容充电，当 VCC 电压达到芯片开启阈值时，芯片内部控制电路
开始工作。JTM7124MB 内置 15V 稳压管，用于钳位 VCC 电压。芯片正常工作时，需要的 VCC 电流极低，所以无
需辅助绕组供电。
