一,产品概述(General Description)
     JTM9129 系列是一款高精度降压型 LED 恒流驱动芯片。芯片工作在电感电流临界连续模式。
    JTM9129 系列 芯片内部集成 600V 功率开关， 采用专利的驱动和电流检测方式，芯片的工作电流极低，无需辅助绕组检测和供电，只需要很少的外围元件，即可实现优异的恒流特性，极大的节约了系统成本和体积。
     JTM9129 系列芯片内带有高精度的电流采样电路，同时采用了专利的恒流控制技术，实现高精度的 LED 恒流输出和优异的线电压调整率。芯片工作在电感电流临界模式，输出电流不随电感量和 LED 工作电压的变化而变化，实现优异的负载调整率。JTM9129 系列 具有多重保护功能，包括 LED 开路/短路保护，芯片温度过热保护等。
      JTM9129 系列是使用退磁检测方法的 LED 驱动电路，系统工作在谷底开关模式，其特征在于，通过检测 CS 电平达到来打开和关闭开关管 M1。通过对非隔离 LED 驱动电路的改进，采用 CS 信号进行退磁检测，不仅能保障退磁检测的效果，还能够有效地减少驱动电路中元器件的采用，降低系统成本。
     JTM9129 系列 采用 DIP-8 封装。

二.产品特点(Features)

• 电感电流临界连续模式
  内部集成 600V 功率管
  无需辅助绕组检测和供电
  芯片超低工作电流
  宽输入电压
  ±3% LED 输出电流精度
• LED 开路保护
  LED 短路保护
  芯片供电欠压保护
  过热保护功能
  采用 DIP-8 封装

三,应用范围 (Applications)

LED 日光灯、
LED 射灯
其它 LED 照明

四,产品封装图 (Package)

序号	引脚名称	引脚描述
1	CS	电流采样输入端
2	VCC	电源端
3	ROVP	过压保护端，接电阻到地
4	S	内部高压 MOS 管的源端
5、6	D	内部高压 MOS 管的漏端
7、8	GND	接地端

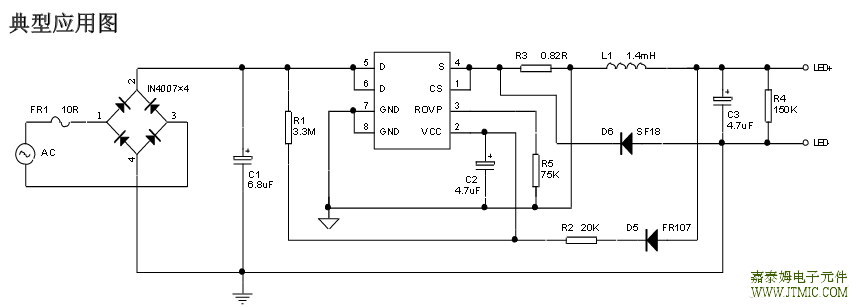

五,电路原理图

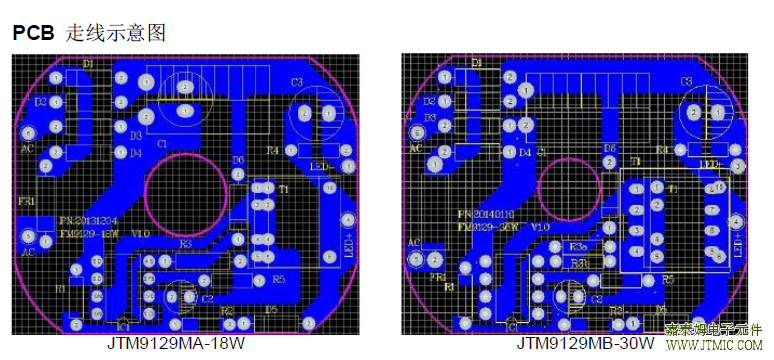

六, 产品PCB

在设计 JTM9129 系列 PCB 时，需要遵循以下指南：
旁路电容：VCC 的旁路电容需要紧靠芯片 VCC 和 GND 引脚。
ROVP 电阻：开路保护电压设置电阻需要尽量靠近芯片 ROVP 引脚。
地线：电流采样电阻的功率地线尽可能短，且要和芯片的地线及其它小信号的地线分头接到母线电容的地端。
功率环路的面积：减小功率环路的面积，如功率电感、功率管、母线电容的环路面积，以及功率电感、 续流
二极管、输出电容的环路面积，以减小 EMI 辐射。
NC 引脚：NC 引脚必须悬空以保证芯片引脚间距离满足爬电距离。
DRAIN 引脚：增加 DRAIN 引脚的铺铜面积以提高芯片散热
七.产品BOM

序号	元件名称	型号&规格	单位	用量	位置	备注
1	PCB	JTM9129 V1.0	PCS	1
2	碳膜电阻	3.3M 1/4W  5%	PCS	1	R1
3	碳膜电阻	20K 1/4W  5%	PCS	1	R2
4	金属膜电阻	0.82R 1/2W  1%	PCS	1	R3
5	碳膜电阻	75K 1/4W  5%	PCS	1	R5
6	碳膜电阻	150K 1/4W  5%	PCS	1	R4
7	电解电容	6.8uF/400V 10*14 20%	PCS	1	C1	高频低阻
8	电解电容	4.7uF/400V 8*12 20%	PCS	1	C3	高频低阻
9	电解电容	4.7uF/50V 4*8 20%	PCS	1	C2
10	二极管	IN4007  DO-41	PCS	4	D1-D4
11	二极管	FR107 DO-41	PCS	1	D5
12	二极管	SF18  DO-41	PCS	1	D6
13	保险电阻	10R    1/2W  5%	PCS	1	FR1
14	电感	EPC13-1.4mH/170T*0.25mm	PCS	1	L1
15	IC	JTM9129MA DIP-8	PCS	1	IC1
16	电子线	￠1.5*60mm 红色	PCS	3	V+/AC
17	电子线	￠1.5*60mm 黑色	PCS	1	V-



八.产品PDF文档

JTM9129

九,功能概述
启动
系统上电后，母线电压通过启动电阻对 VCC 电容充电，当 VCC 电压达到芯片开启阈值时，芯片内部控制电路
开始工作。JTM9129 系列内置 17V 稳压管，用于钳位 VCC 电压；芯片启动后，需要由输出电压供电，供电电
流由 R2，D5 设置，设计时尽量保证 1mA 的芯片正常工作电流。
恒流控制，输出电流设置
芯片逐周期检测电感的峰值电流，CS 端连接到内部的峰值电流比较器的输入端，与内部 400mV 阈值电压进
行比较， 当 CS 电压达到内部检测阈值时，功率管关断。
