一,产品概述(General Description)
JTM4809 是一款双声道音频功率放大器。每通道能提供 105mW 的平均功率
（5V 工作电压，16Ω负载，THD+N=0.1%），音频范围内总谐波失真噪声小于
0.1％（20Hz～20KHz);JTM4809 的应用电路简单，只需极少数外围件；JTM4809
输出不需要自举电容或者缓冲网络，采用 MSOP、SOP 封装，节约电路面积，非常适合移动电话及各种移动设备等使用低电压、低功耗应用方案上使用；JTM4809 可以通过控制进入休眠模式，从而减少功耗;JTM4809 具有内部热敏关断保护机制。JTM4809 工作稳定，增益带宽积高达 2.5MHz，并且单位增益稳定。通过外部增益配置电阻进行增益配置，方便应用。

二.产品特点(Features)
高电源电压抑制比（PSRR），在 217Hz 及 1KHz 时，达到 70dB
在 16Ω负载，输出功率为 105mW 时，噪声及谐波失真（THD＋N）<0.1％
（f=1KHz）
在 32Ω负载，输出功率为 70mW 时，噪声+谐波失真（THD＋N)<0.1％（f=1KHz）
掉电模式漏电流小，典型值为 0.4µA
封装小，节约电路面积：MSOP，SOP，LLP
上电、掉电的“噼啪”声抑制能力好
宽工作电压范围 2.0V—5.5V
不需自举电容
单位增益稳定
三,应用范围 (Applications)
耳机功放
个人移动终端 PDA
个人电脑
话筒前置放大器

四.下载产品资料PDF文档

JTM4809

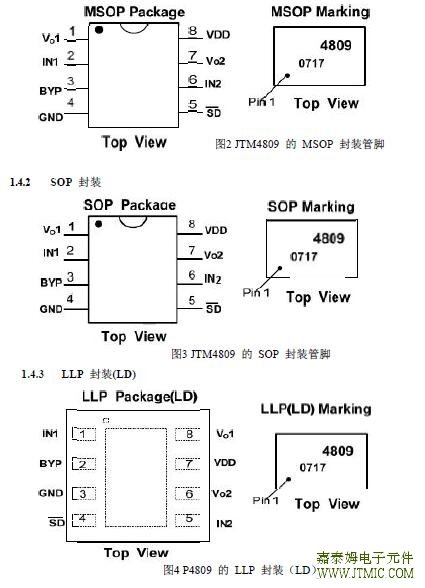

五,产品封装图 (Package)

管脚号	符号	描述
1	VO1	1 通道输出端
2	IN1	1 通道输入端
3	BYP	内部共模电压旁路电容。
4	GND	电源地
5	/SD	掉电控制管脚，控制逻辑如下：/SD=0:芯片掉电；/SD＝1：正常工作。
6	IN2	2 通道输入端
7	VO2	2 通道输出端
8	VDD	电源正极

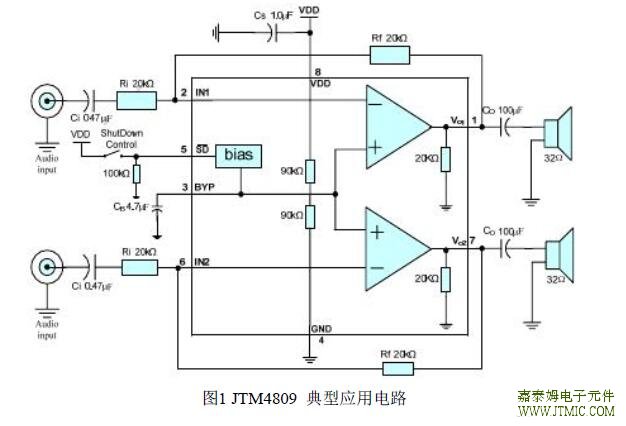

六.电路原理图

七,功能概述

3.1

微功耗关断功能

为了降低非工作期间的功耗，JTM4809 用一个关断引脚从外部关断运放的偏置电路。
当一个逻辑低电平加在关断引脚上时，关断功能块就会将运放关掉。逻辑低和逻辑高电平
的触发点通常是电源中点。在地和电源之间的关断最好能够最大限度的满足器件的性能要
求。
将关断引脚/SD切换到GND时，JTM4809 电源电流在关断模式下将被最小化。当器件
被关断且关断引脚电压大于 0.2VDD时，关断电流可能比典型值 0.4µA更大。另外，关断引
脚应该连接到一个确定的电位上，因为关断引脚悬空可能导致放大器工作的不可预测。
在许多应用中，用一个微控制器或者微处理器用来控制关断电路，以使电路迅速、平
滑的转向关断状态。另外一种方法是使用一个带外部上拉电阻的单刀单掷开关，当开关闭
合时，引脚/SD 被连接到地而禁止放大器工作；如果开关不闭合，外部的上拉电阻将使能
JTM4809。这种方案确保关断引脚不会被悬空，以避免不可预测的状态变化。

3.2

芯片功耗

功耗对于放大器来讲是一个关键指标之一，差分输出的放大器的最大自功耗为：
PDMAX＝4×（V DD）2/（2×∏2×RL）
必须注意，自功耗是输出功率的函数。
在进行电路设计时，不能够使得芯片内部的节温高于T JMAX （150 C），根据芯片的热
阻ÈJA来设计，可以通过自己散热铜铂来增加散热性能。
如果芯片仍然达不到要求，则需要增大负载电阻、降低电源电压或降低环境温度来解
决。

3.3 电源旁路
在放大器的应用中，电源的旁路设计很重要，特别是对应用方案的噪声性能及电源电
压抑制性能。设计中要求旁路电容尽量靠近芯片、电源脚。典型的电容为 10uF 的电解电容
并上 0.1uF 的陶瓷电容。
在JTM4809 应用电路中，另一电容CB（接BYP管脚）也是非常关键，影响PSRR、开
关/切换噪声性能。具体要求请参考后面的旁路电容选择部分。

3.4

外围元件的选择

正确选择外围元器件才能够确保芯片的性能，尽管JTM4809 能够有很大的余量保证性
能，但为了确保整个性能，也要求正确选择外围元器件。
JTM4809 整体增益稳定，为设计者提供了最大灵活性。JTM4809 应该用于低增益配置
中以最小化 THD+N 的值、最小化信噪比。低增益配置需要大的输入信号来获取给定的输
出功率，来自诸如音频编解码器的输入信号需要等于或者大于 1Vrms.参考音频功率放大器
设计一节以获得正确增益选择的更多完整解释。
除增益之外，一个主要的设计考虑是放大器的闭环带宽，对于一个大范围而言，通过
选择图 1 中的外部元件确定带宽。输入耦合电容 Ci 和输出耦合电容 Co 形成第一级高通滤
波器，这限制了低频响应。这些值应该基于频率响应的需要进行选择。

八,相关产品

型号	工作电压范围	静态电流	输出功率	静态输出电压	纹波抑制比	通道隔离度	封装	代替型号
JTM4871	2V-5.5V	6.5mA	3W/Vcc=5V	5mV/Vcc=5V	60dB		SOP8	LM4871
			Rl=3oJTM
JTM8002	2V-5.5V	6.5mA	3W/Vcc=5V	5mV/Vcc=5V	60dB		SOP8	CSC8002
			Rl=3oJTM
JTM4863	2V-5.5V	6mA	2.5W/Vcc=5V	50mV/Vcc=5V	67dB	90dB	TSSOP20-PP/	LM4863
			Rl=3oJTM				SOP16/DIP16
JTM8403	2V-5.5V	16mA	3.2W/Vcc=5V	5mV/Vcc=6V	58dB	95dB	SOP16	PAM8403
			Rl=4oJTM
JTM2822/TDA2822	1.8V--6V	6mA	0.35W/Vcc=3V	1.2V/Vcc=3V	30dB	50dB	SOP8/DIP8	TDA2822
			Rl=4oJTM
JTM2025/TEA2025_9V	3V--9V	40mA	2.3W/Vcc=9V	4.5V/Vcc=9V	46dB	55dB	DIP16	TEA2025
			Rl=4oJTM
JTM2025/TEA2025_12V	3V--12V	40mA	2.3W/Vcc=9V	4.5V/Vcc=9V	46dB	55dB	DIP16	TEA2025
			Rl=4oJTM

JTM4871/SOP8/3W有如下优点：
1.工作电压2.0-5.5V,耐压6V
2.输出功率可以达3W/3OJTM和2.5W/4OJTM
3.没有交越失真的问题
4.音质比较好，音量比较大，音质/音量可以和CSC8002媲美。

JTM8403/SOP16有如下优点：
1.工作电压范围在2.5-5.5V,耐压6V
2.输出功率可达3W/4 OJTM.
3.音量比较大，音质比较好，音质/音量可以和原装的PAM8403媲美。

JTM4863/SOP16&DIP16&TSSOP20有如下优点：
1.工作电压范围在2.0-5.5V,耐压6V
2.输出功率可达2.5W/3 OJTM-2.2W/4 OJTM.
3.音量比较大，音质比较好，音质/音量可以和CSC4863媲美。
