JTM9305 5W 单通道 D 类，宽工作电压、带过热保护功能音频功放

1.产品概述         2.产品特点
3.应用范围       4.下载产品资料PDF文档
5.产品封装图                     6.电路原理图
7.功能概述       8.相关产品

一,产品概述(General Description)
JTM9305 是一款单通道 D 类音频功率放大器。5V 工作电压时，最大
驱动功率为 5W（2Ω BTL负载，THD<10%），音频范围内总谐波失真噪声
小于 1％（20Hz～20KHz)； JTM9305 的应用电路简单，只需极少数外围器
件；JTM9305 输出不需要外接耦合电容或上举电容和缓冲网络；JTM9305
采用 ESOP8 封装，特别适合用于小音量、小体重的便携系统中；JTM9305
可以通过控制进入关断模式，从而减少功耗；JTM9305 内部具有过热自动
关断保护机制；JTM9305 工作稳定，通过配置外围电阻可以调整放大器的
电压增益，方便应用。

二.产品特点(Features)
全差分 D 类音频功放
5W（2Ω负载）和 3W（4Ω负载）
外部增益可调
宽工作电压范围 2.0V—5.5V
上掉电 POP 声抑制
不需驱动输出耦合电容、自举电容和缓冲网络
采用 ESOP8 封装

三,应用范围 (Applications)
手提电脑
台式电脑
低压音响系统
扩音器
蓝牙音箱

四.下载产品资料PDF文档

JTM8305

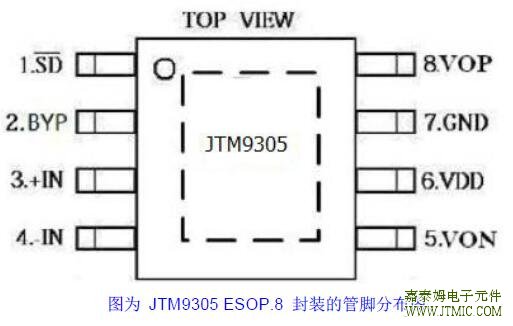

五,产品封装图 (Package)

管脚号	符号	描述
1	SD	芯片使能端，接低电平关断芯片，接高电平芯片工作
2	BYP	芯片偏置电压输出端
3	+IN	芯片正相输入端
4	-IN	芯片负相输入端
5	VON	负相输出端
6	VDD	电源
7	GND	芯片地
8	VOP	正相输出端

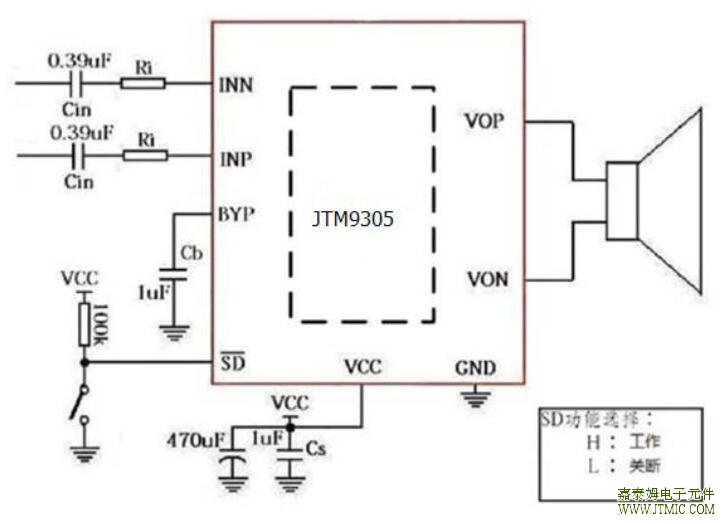

六.电路原理图

七,功能概述

八,相关产品

型号	工作电压范围	静态电流	输出功率	静态输出电压	纹波抑制比	通道隔离度	封装	代替型号
JTM4871	2V-5.5V	6.5mA	3W/Vcc=5V	5mV/Vcc=5V	60dB		SOP8	LM4871
			Rl=3oJTM
JTM8002	2V-5.5V	6.5mA	3W/Vcc=5V	5mV/Vcc=5V	60dB		SOP8	CSC8002
			Rl=3oJTM
JTM4863	2V-5.5V	6mA	2.5W/Vcc=5V	50mV/Vcc=5V	67dB	90dB	TSSOP20-PP/	LM4863
			Rl=3oJTM				SOP16/DIP16
JTM8403	2V-5.5V	16mA	3.2W/Vcc=5V	5mV/Vcc=6V	58dB	95dB	SOP16	PAM8403
			Rl=4oJTM
JTM2822/TDA2822	1.8V--6V	6mA	0.35W/Vcc=3V	1.2V/Vcc=3V	30dB	50dB	SOP8/DIP8	TDA2822
			Rl=4oJTM
JTM2025/TEA2025_9V	3V--9V	40mA	2.3W/Vcc=9V	4.5V/Vcc=9V	46dB	55dB	DIP16	TEA2025
			Rl=4oJTM
JTM2025/TEA2025_12V	3V--12V	40mA	2.3W/Vcc=9V	4.5V/Vcc=9V	46dB	55dB	DIP16	TEA2025
			Rl=4oJTM

JTM4871/SOP8/3W有如下优点：
1.工作电压2.0-5.5V,耐压6V
2.输出功率可以达3W/3OJTM和2.5W/4OJTM
3.没有交越失真的问题
4.音质比较好，音量比较大，音质/音量可以和CSC8002媲美。

JTM8403/SOP16有如下优点：
1.工作电压范围在2.5-5.5V,耐压6V
2.输出功率可达3W/4 OJTM.
3.音量比较大，音质比较好，音质/音量可以和原装的PAM8403媲美。

JTM4863/SOP16&DIP16&TSSOP20有如下优点：
1.工作电压范围在2.0-5.5V,耐压6V
2.输出功率可达2.5W/3 OJTM-2.2W/4 OJTM.
3.音量比较大，音质比较好，音质/音量可以和CSC4863媲美。
