一,产品概述(General Description)
      JTM5922X 是一款专为移动电源设计的单芯片解决方案,内部集成了充电管理模块、放电管理模块、电量检测及 LED指示模块.
      JTM5922X 内置充电功率 MOS，充电电流可以设定，最大充电电流为 1A，放电功率 MOS 为外置，可以支持 2.5A 的输出电流，满足大容量移动电源输出要求.
      JTM5922X 内部集成了温度补偿、过温保护、过充与过放保护、输出过压保护、输出重载保护、输出短路保护等多重安全保护功能以保证芯片和锂离子电池的安全,应用电路简单,只需很少元件便可实现充电管理与放电管理。JTM5922X 中的 X 可以为 A、B 或 C；JTM5922A 为 3 档电量 指示，JTM5922B 为 4 档电量指示，JTM5922C 为 5 档电量 指示。

二.产品特点(Features)
封装形式：SOP16


三,应用范围 (Applications)
移动电源

四.下载产品资料PDF文档

jtm5922

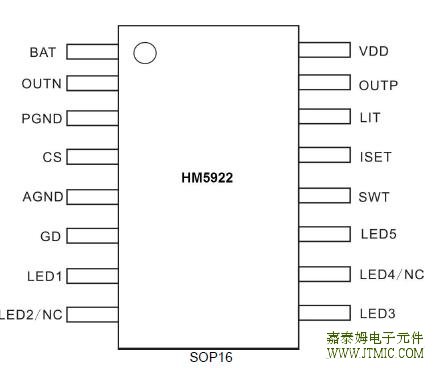

五,产品封装图 (Package)

管脚号	管脚名称	描述
1	BAT	锂离子电池正极
2	OUTN	升压输出负极端
3	PGND	功率地
4	CS	外接功率 NMOS 源端,接采样电阻到 GND
5	AGND	信号地
6	GD	外接功率 NMOS 栅级驱动端
7	LED1	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
8	LED2/NC	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND；对于 JTM5922A, 此引脚悬空
9	LED3	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
10	LED4/NC	PMOS 漏 极 输 出 电 量 指 示 端 ， 外 接 电 量 指 示 LED 灯 到 GND ； 对 于 JTM5922A/JTM5922B，此引脚悬
11	LED5	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
12	SWT	手电筒和电量指示使能端，接按键到 GND，短按按键显示电量，长按按键 2S 手电筒打开或关闭
13	ISET	充电电流设定端，外接一电阻到 GND 用于设定充电电流
14	LIT	NMOS 开漏手电筒照明输出端,可以驱动 100mA 的 LED 灯用于手电筒照明
15	OUTP	升压输出正极端以及输出电压采样端
16	VDD	电源输入端

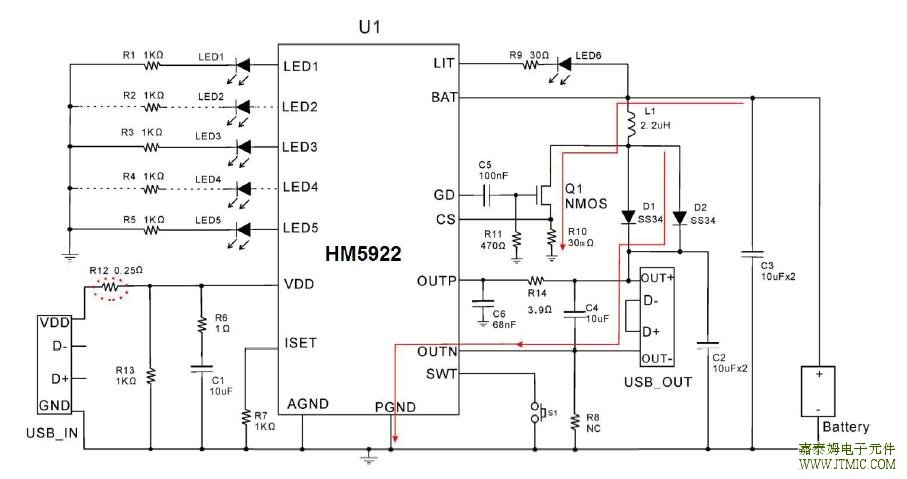

六.电路原理图


七,功能概述

恒温充电模式
JTM5922X 内部集成了温度反馈环路，充电时，如果芯片
内部的温度升高到 120℃，充电电流会随着芯片的温度升
高而降低，从而减小系统功耗，降低温升，当温度升高
到 140℃时，充电电流减小为零，由于温度反馈控制， IC
工作温度最终会稳定在 120℃～140℃之间的某个值。该
功能允许用户提高给定电路板功率处理能力的上限而没
有损坏 IC 的风险。在保证充电器将在最坏情况条件下自
动减小电流的前提下，可根据典型（而不是最坏情况）
环境温度来设定充电电流。

过温保护
在充电或者放电时，如果芯片温度升高到 150℃，则芯片
停止工作以保护芯片以及锂离子电池,等到温度降低到
120℃后再自动恢复工作。

充电模式
如果充电之前锂离子电池电压低于 2.9V，为了保护电池，
JTM5922X 工作在涓流充电模式，此时充电电流为正常设
定电流的 1/10；当电池电压达到 2.9V 以后，JTM5922X
进入恒流充电模式，以设定的电流给电池充电；当电池 电
压达到 4.2V 后，JTM5922X 工作在恒压充电模式，此 时
输出 电压恒定，充电电流逐渐减小，当充电电流减小为正
常 设定电流的 1/10 时，充电过程结束，充电电流降为
零， 只有电池电压重新低于 4.1V 以后，才会进入再充模
式。

电池低压保护
启动时，当 BAT 电压大于 3.2V 时,升压电路开始工作，
工作过程中如果电池电压低于 3.1V，则 LED1 会以 1HZ
频率闪烁提醒电量较低，当电池电压低于 2.9V，则放电
输出关闭，JTM5922X 进入低电流待机模式，待机电流小
于 8uA。

负载检测与低功耗智能待机
负载插入时 TP4221X 可以自动检测到负载并开启升压电
路工作。当负载拔掉，经过 16S 延时，升压电路关闭，
IC 进入低电流待机模式，待机电流减小到 8uA 以下。
