一,产品概述(General Description)
         JTM5912 是一款专为移动电源设计的同步升压的单芯片解决方案,内部集成了线性充电管理模块、同步放电管理模块、电量检测与 LED 指示模块、保护模块。
JTM5912 内置充电与放电功率 MOS，充电电流可以设定，最大充电电流为 1.2A，同步升压输出为 2.1A。JTM5912 内部集成了温度补偿、过温保护、过充与过放保
护、输出过压保护、输出重载保护、输出短路保护等多重安全保护功能以保证芯片和锂离子电池的安全,应用电路简单,只需很少元件便可实现充电管理与放电管理。

二.产品特点(Features)
放电输出:5V/2.1A
充电电流:最大 1.2 A
效率高达 93%
BAT 放电终止电压:2.9V
可定制 3 档或 5 档电量指示
可选 4.2V/4.35V 充电电压
最大 10uA 待机电流
智能温度控制与过温保护
集成输出过压保护、短路保护、重载保护
集成过充与过放保护
支持涓流模式以及零电压充电
支持手电筒功能,最大输出 100mA
封装形式：ESOP16

三,应用范围 (Applications)
移动电源

四.下载产品资料PDF文档

jtm5912

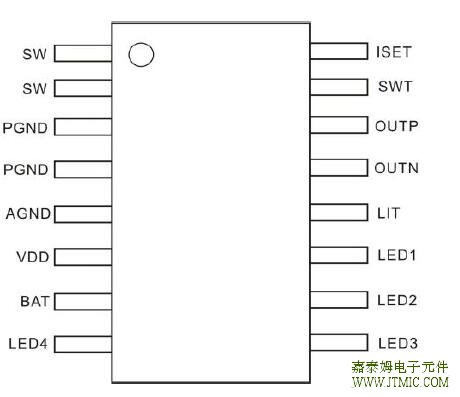

五,产品封装图 (Package)

1	SW	开关端
2	SW	开关端
3	PGND	功率地
4	PGND	功率地
5	AGND	模拟地
6	VDD	电源输入端
7	BAT	锂离子电池正极
8	LED4	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
9	LED3	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
10	LED2	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
11	LED1	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
12	LIT	NMOS 开漏手电筒照明输出端,可以驱动 100mA 的 LED 灯用于手电筒照明
13	OUTN	升压输出负极端
14	OUTP	升压输出正极端以及输出电压采样端
15	SWT	手电筒和电量指示使能端，接按键到 GND，短按按键显示电量，长按按键 1.5S 手电筒打开或关闭
16	ISET	充电电流设定端，外接一电阻到 GND 用于设定充电电流

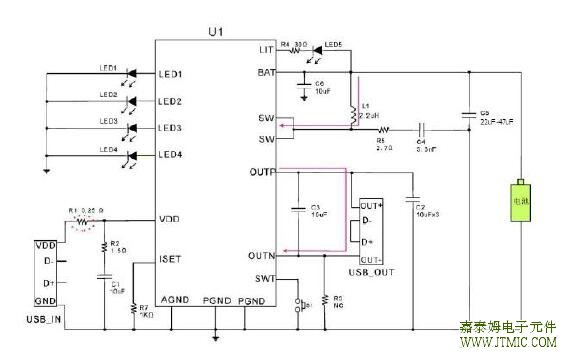

六.电路原理图


七,功能概述

充电模式
如果充电之前锂离子电池电压低于 2.9V，为了保护电池，
JTM5912 工作在涓流充电模式，此时充电电流为正常设
定电流的 1/7；当电池电压达到 2.9V 以后，JTM5912 进
入恒流充电模式，以设定的电流给电池充电；当电池电
压达到 4.2V 后，JTM5912 工作在恒压充电模式，此时
输出电压恒定，充电电流逐渐减小，当充电电流减小为
正常设定电流的 1/7 时，充电过程结束，充电电流降为零。

负载检测与低功耗智能待机
负载插入时 JTM5912 可以自动检测到负载并开启升压电
路工作。当负载拔掉，经过 16S 延时，升压电路关闭，
IC 进入低电流待机模式，待机电流减小到 10uA 以下。

放电指示
放电时，LED1～LED4 根据电池电压指示当前电量，当
电池电压低于 3.05V 时，LED1 会以 2HZ 频率快闪进行
低电提示。

手电照明输出
LIT 端可以驱动 LED 灯用于手电筒照明,最大驱动电流为
100mA , 可以给 LED 串联电阻来减小指示手电灯的电
流，SWT 是手电照明使能端,如果长按 S1 键 1.5S,手电
筒打开，再次长按 S1 键 1.5S 手电筒输出关闭。

电池低压保护
启动时，当 BAT 电压大于 3.2V 时,升压电路开始工作，
工作过程中如果电池电压低于 3.05V，则 LED1 会以 2HZ
频率快闪提醒电量较低，当电池电压低于 2.9V，则放电
输出关闭，JTM5912 进入低电流待机模式，待机电流小
于 10uA。

过温保护
在充电或者放电时，如果芯片温度升高到 140℃，则芯片
停止工作以保护芯片以及锂离子电池,等到温度降低到
120℃后再自动恢复工作。

保护功能
JTM5912 集成了过充保护、过放保护、充电温度补偿、
过温保护、输出过压保护、输出重载保护、输出短路保
护等多重保护机制，也可以额外再加一颗 DW01 对系统
进行双重保护。

元件选择
1、输出电容 C2/C3 选择质量较好的低 ESR 的贴片电容,
否则会影响输出纹波；
2、电感 L1 的饱和电流需大于 5A，否则因电感饱和可能
会导致芯片工作不正常；
3、电阻 R2 建议不要省略，可以抑制上电尖峰；
4、电阻 R1 为可选，R1 主要是减小充电时芯片所承受的
功耗降低芯片温度，这里需要根据 R1 的 实际功耗选择
封装尺寸；
5、R5 和 C4 可以改善 EMI 及输出帯载稳定性，建议添
加。

PCB 设计参考
Fig1 和 Fig2 是 PCB layout 参考走线；
1、R5 和 C4 尽量靠近芯片；
2、USB 外壳需浮空而不能接地；
3、IC 下面敷铜接 GND，AGND、PGND 直接打到 IC 下
面的散热敷铜上,地线铺开面积要尽量大，其它不重要的
线都可以绕开以满足地线需要；
4、BAT 电容 C5/C6 既要靠近芯片 BAT 脚又要靠近电感,
或者在芯片 BAT 脚和电感旁边各放置一个 10uF 的电容；
输入电容的地线尽量接在大面积地线上，不要经过较小
的地线再到芯片和大面积地；
5、输出电容 C2A/C2BC2C 尽量靠近芯片，其地线尽量
接在大面积地线上，不要经过较小的地线再到芯片和大
面积地；
6、电感需靠近 BAT 电容 C5，电感和电容 C5 以及芯片
尽量在同一层而不要过过孔，电感到 SW 的走线尽量短
而粗；
7、应用图中红色标记的两条路径为大电流路径，走线要
短而粗，尽量不要过过孔。

八,相关产品

同步整流3合1移动电源IC:
型号	功能	包含的模块	工作模式	最低放	放电过	充电电流	升压	待机	0V电	保护功能	封装形式
				电电压	流保护		效率	功耗	池充电
JTM5903	0.8A 充电	充电模块	充电	2.85V		0.8A	88%	20uA		电池过充	ESOP-8
	同步1A 放电	升压电源模块	放电							过放保护
	移动电源	电量显示模块	首次充电							欠压保护
	管理IC	以及保护模块	故障							芯片过温保护
										过流保护
										短路保护
JTM5913	0.6A 充电	充电管理模块	充电	2.85V		0.6A	90%	20uA		电池过充	SOP-8
	同步0.8A 放电	电量检测及	放电							过放保护
	移动电源	电量指示模块	待机							欠压保护
	管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5923	0.8A 充电	锂电充电模块	充电	2.85V		0.8A	90%	20uA		电池过充	ESOP-8
	同步1A 放电	升压电源模块	放电							过放保护
	三合一移动	综合控制模块	待机							过压保护
	电源管理IC	保护模块								过载保护
										短路保护
JTM5911	1.2A 充电	充电管理模块	充电	2.9V		通过电阻调节	93%	10uA		电池过充	SOP-16
	同步1.5A 放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							欠压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5912	1.2A 充电	充电管理模块	充电	2.9V		通过电阻调节	93%	10uA		电池过充	ESOP-16
	同步2A 放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							欠压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5915	1.2A 充电	充电管理模块	充电	3.0V		通过电阻调节	91%	50uA		电池过充	SOP-16
	1A 放电	电量检测模块	放电							过放保护
	全集成	电量指示模块	待机							欠压保护
	移动电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5918	2.5A 充电	充电管理模块	充电	3.0V		通过电阻调节	95%	50uA		电池过充	ESOP-16
	2A 放电	电量检测模块	放电							过放保护
	全集成	电量指示模块	待机							欠压保护
	移动电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5919	3A 充电	充电管理模块	充电	3.0V		通过电阻调节	95%	50uA		电池过充	QFN-24
	2.4A 放电	电量检测模块	放电							过放保护
	移动电源管理IC	电量指示模块	待机							欠压保护
		升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5908	扩流开关2A充电	锂电充电模块	充电	2.8V			95%	26uA		过流(OCP)保护	SOP-16
	扩流同步2A放电	升压电源模块	放电							过压(OVP)保护
	三合一移动	电量显示模块	待机							短路(SCP)保护
	电源管理IC	综合控制模块								欠压保护
型号	充电工作电压	静态电流	充电电流	充饱电压	PWM频率	升压电池电压范围	升压输出	反馈电压	封装
JTM5906	4.2V-6.5V	2mA	2A	4.19V	550K	3V-4.65V	5V/3A	1.2V	TSSOP-16
线性单节锂电充电IC
产品型号	输出	输入	最大充电电流	充电类型	充电截止电压	精度	涓流充电截止电压	功耗	封装	状态	替代型号
	电压	电压							形式
JTM4054	4.2V	4.25-6.5V	800mA		4.2V	±1%	2.9V	25uA	SOT23-5	量产	LTC4054
											MCP73831
											MCP73832
JTM4054B	4.35V	4.25-6V	800mA		4.35V	±1%	2.9V	25uA	SOT23-5	量产	4.35V/三星电芯
											充电应用
JTM4057	4.2V	4.25-6.0V	800mA		4.2V	±1%	2.9V	25uA	SOT23-6	量产	TP4057
JTM4057B	4.35V	4.5-6.5V	800mA		4.35V	±1%	2.9V	85uA	SOT-26	量产	4.35V/三星电芯
											充电应用
JTM4050MR	4.2V	4.25-6.5V	200mA		4.2V	±1%	2.9V	150uA	SOT-25	量产	小电流充电应用
JTM4056	4.2V	4.0-8.0V	1200mA		4.2V	±1.5%	2.9V	55uA	ESOP8	量产	TP4056
JTM4056B	4.35V	4.0-8.0V	1200mA		4.35V	±1.5%	2.9V	55uA	ESOP8	量产	4.35V/三星电芯
											充电应用
JTM5056	4.2V	4.25-6.5V	1000mA		4.2V	±1%	2.9V	50uA	ESOP8	量产	TP4056
											CN3052
											GS1406
JTM4051	4.2V	4.25-6.5V	1.2A		4.2V	±1%	2.9V	25uA	ESOP8	量产	CN3052
					以上可调						CN3062
JTM4051B	3.6V	4.25-6.5V	1.2A		3.6V/4.2V	±1%	2.9V	25uA	ESOP8	量产	单节磷酸铁锂
	4.2V				以上可调						充电应用
JTM5051	4.2V	3.8V-6.5V	1A/0.5A		4.2V	±1%	2.9V	450uA	ESOP8	量产
									SOP8
