一,产品概述(General Description)
      JTM6316 是集成充电管理、放电管理以及欠压保护、过温保护、限流保护等多种保护功能的移动电源主控电路。当电源 VCC 被检测到接入时，电路将自动关闭升压系统，并开始对电池充电，充电过程按照按照涓流、恒流、恒压方式进行，充电时充电状态指示灯亮。充电电流可以通过改变 PG 端的电阻阻值来调整。在恒压充阶段，如果电路检测到充电电流降至恒流充时的十分之一时，充电停止，这是充电状态指示灯灭，待机状态指示灯亮充电饱和指示灯亮；只有当电池电压回充电压以下时，电路再次启动充电。当电源 VCC 断开时，电路自动进入放电状态。放电采用的是非同步整流方式，放电过程中电路会根据负载大小自动调整输出以维持输出电压，但是如果负载太大引起输出电流太大时，电路将限制电流的进一步上升，以保护系统因电流过大造成意外。 电池放电时，电池的电压也随之降低，当电池电压低于欠压保护值时，电路将停止放电。如果在放电过程中，电路检测到输出处于空载或轻载状态，电路亦将停止放电并进入到待机状态；只有电路检测到有负载接入后，电路重新启动升压电路。

二.产品特点(Features)
涓流恒流恒压三段式充电
内置充电转灯
空载自动检测
自动检测负载升压放电
欠压自动关闭升压系统
恒流充电电流可外部编程
升压限流保护
外围简单
低待机电流
封装形式：ESOP8

三,应用范围 (Applications)
移动电源
四.下载产品资料PDF文档

jtm6316

五,产品封装图 (Package)

引脚	符 号	功 能	属性
1	GND	地	I
2	STY	充电待机指示灯	O
3	CHG	充电状态指示灯	O
4	VCC	充电电源输入端	I
5	VBAT	电池电压输入端，接电池正端	O
6	PG	充电电流编程调整端，充电电流 IVBAT=（Vprog/Rprog　1200）A	I
7	VOUT	升压放电输出端，5V 输出	O
8	SW	功率开关输出端	O

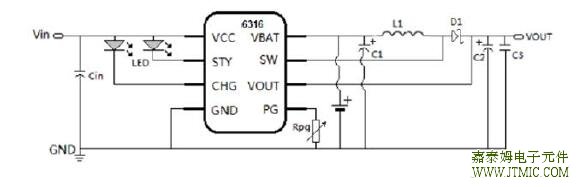

六.电路原理图


七,功能概述
2.2.3、外围器件选择二：电感的选择
在给定的输入电压 VCC、输出电压 VOUT 及稳定的时钟频率下，输出电流的纹波随电
感的增大而减小，采用较大的电感可以减小电流纹波，同时需注意电感的额定电流要满足
输出需要。对于 1A 升压放电系统，推荐使用 4.7　H 的电感。


2.2.4、外围器件选择三：电容的选择
电池两端及输入电源分别需要接一个电容，容值不小于 33　F；升压输出端 VOUT 建
议采用低 ESR 电容，这样可以减小纹波电压，增加电容值或增加并联电容的个数也可以减
小纹波电压。

八,相关产品

异步3合1移动电源IC:
型号	功能	包含的模块	工作模式	最低放	放电过	充电电流	升压	待机	0V电	保护功能	封装形式
				电电压	流保护		效率	功耗	池充电
JTM1605	0.6A 充电	线性锂电充电模块	充电	2.8V	0.6A		90%	60uA		过流(OCP)保护	SOT-26
	1A 放电	升压电源	放电							短路(SCP)保护
	全集成移动	模块状态指示	待机
	电源管理IC
JTM5900	1A 充电	锂电充电模块	充电	2.8V	1A		90%	60uA		过流(OCP)保护	SOP8-PP
	1A 放电	升压电源模块	放电							过压(OVP)保护
	三合一移动	综合控制模块	待机							短路(SCP)保护
	电源管理IC	保护模块	休眠							欠压保护
JTM6316	0.8A 充电	充电管理模块	充电	2.8V		通过	89%	16uA		电池过充	ESOP-8
	1A 放电	电量检测及	放电			电阻调节				过放保护
	移动电源	电量指示模块	待机							欠压保护
	管理IC	升压放电管理模块	休眠							芯片过温保护
										过流保护
JTM5901A	1A充电	1A 线性锂电	充电	2.8V	1.5A	通过	90%	100uA		负载过流保护	TSSOP16-PP
	1A放电	充电模块	放电			电阻调节				负载短路保护
	移动电源	5V/1A 升压	首次充电							输入端
	管理IC	电源模块	故障							短路限流保护
		电量显示模块以及								端口ESD保护
		综合控制保护模块
JTM5922B	1A 充电	充电管理模块	充电	2.9V		通过电阻调节	92%	8uA		电池过充	SOP-16
	扩流2.5A放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							过压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										短路保护
同步整流3合1移动电源IC:
型号	功能	包含的模块	工作模式	最低放	放电过	充电电流	升压	待机	0V电	保护功能	封装形式
				电电压	流保护		效率	功耗	池充电
JTM5903	0.8A 充电	充电模块	充电	2.85V		0.8A	88%	20uA		电池过充	ESOP-8
	同步1A 放电	升压电源模块	放电							过放保护
	移动电源	电量显示模块	首次充电							欠压保护
	管理IC	以及保护模块	故障							芯片过温保护
										过流保护
										短路保护
JTM5913	0.6A 充电	充电管理模块	充电	2.85V		0.6A	90%	20uA		电池过充	SOP-8
	同步0.8A 放电	电量检测及	放电							过放保护
	移动电源	电量指示模块	待机							欠压保护
	管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5923	0.8A 充电	锂电充电模块	充电	2.85V		0.8A	90%	20uA		电池过充	ESOP-8
	同步1A 放电	升压电源模块	放电							过放保护
	三合一移动	综合控制模块	待机							过压保护
	电源管理IC	保护模块								过载保护
										短路保护
JTM5911	1.2A 充电	充电管理模块	充电	2.9V		通过电阻调节	93%	10uA		电池过充	SOP-16
	同步1.5A 放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							欠压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5912	1.2A 充电	充电管理模块	充电	2.9V		通过电阻调节	93%	10uA		电池过充	ESOP-16
	同步2A 放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							欠压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5915	1.2A 充电	充电管理模块	充电	3.0V		通过电阻调节	91%	50uA		电池过充	SOP-16
	1A 放电	电量检测模块	放电							过放保护
	全集成	电量指示模块	待机							欠压保护
	移动电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5918	2.5A 充电	充电管理模块	充电	3.0V		通过电阻调节	95%	50uA		电池过充	ESOP-16
	2A 放电	电量检测模块	放电							过放保护
	全集成	电量指示模块	待机							欠压保护
	移动电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5919	3A 充电	充电管理模块	充电	3.0V		通过电阻调节	95%	50uA		电池过充	QFN-24
	2.4A 放电	电量检测模块	放电							过放保护
	移动电源管理IC	电量指示模块	待机							欠压保护
		升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5908	扩流开关2A充电	锂电充电模块	充电	2.8V			95%	26uA		过流(OCP)保护	SOP-16
	扩流同步2A放电	升压电源模块	放电							过压(OVP)保护
	三合一移动	电量显示模块	待机							短路(SCP)保护
	电源管理IC	综合控制模块								欠压保护
型号	充电工作电压	静态电流	充电电流	充饱电压	PWM频率	升压电池电压范围	升压输出	反馈电压	封装
JTM5906	4.2V-6.5V	2mA	2A	4.19V	550K	3V-4.65V	5V/3A	1.2V	TSSOP-16
线性单节锂电充电IC
产品型号	输出	输入	最大充电电流	充电类型	充电截止电压	精度	涓流充电截止电压	功耗	封装	状态	替代型号
	电压	电压							形式
JTM4054	4.2V	4.25-6.5V	800mA		4.2V	±1%	2.9V	25uA	SOT23-5	量产	LTC4054
											MCP73831
											MCP73832
JTM4054B	4.35V	4.25-6V	800mA		4.35V	±1%	2.9V	25uA	SOT23-5	量产	4.35V/三星电芯
											充电应用
JTM4057	4.2V	4.25-6.0V	800mA		4.2V	±1%	2.9V	25uA	SOT23-6	量产	TP4057
JTM4057B	4.35V	4.5-6.5V	800mA		4.35V	±1%	2.9V	85uA	SOT-26	量产	4.35V/三星电芯
											充电应用
JTM4050MR	4.2V	4.25-6.5V	200mA		4.2V	±1%	2.9V	150uA	SOT-25	量产	小电流充电应用
JTM4056	4.2V	4.0-8.0V	1200mA		4.2V	±1.5%	2.9V	55uA	ESOP8	量产	TP4056
JTM4056B	4.35V	4.0-8.0V	1200mA		4.35V	±1.5%	2.9V	55uA	ESOP8	量产	4.35V/三星电芯
											充电应用
JTM5056	4.2V	4.25-6.5V	1000mA		4.2V	±1%	2.9V	50uA	ESOP8	量产	TP4056
											CN3052
											GS1406
JTM4051	4.2V	4.25-6.5V	1.2A		4.2V	±1%	2.9V	25uA	ESOP8	量产	CN3052
					以上可调						CN3062
JTM4051B	3.6V	4.25-6.5V	1.2A		3.6V/4.2V	±1%	2.9V	25uA	ESOP8	量产	单节磷酸铁锂
	4.2V				以上可调						充电应用
JTM5051	4.2V	3.8V-6.5V	1A/0.5A		4.2V	±1%	2.9V	450uA	ESOP8	量产
									SOP8
开关模式单节锂电充电IC
产品型号	输出	输入	最大充	充电	充电截	精度	涓流电	功耗	封装	状态	替代型号
	电压	电压	电电流	类型	止电压		截止电压		形式
JTM4050	4.19V	4.5-6.5V	2A	开关式	4.19V	±1%	2.9V	3mA	ESOP-8	量产
				单节锂
				电充电
JTM4050B	4.2V	3.8-6.5V	2.5A	开关式	4.2V	±1%	2.9V	190uA	ESOP8	量产
				单节锂
				电充电
				同步整流
JTM4050C	4.35V	3.8-6.5V	2.5A	开关式	4.35V	±1%	2.9V	190uA	ESOP8	量产	4.35V/三星电芯
				单节锂							充电应用
				电充电
				同步整流
JTM4052	4.2V	4.5-5.5V	2.5A	开关式	4.2V	±1%	2.9V	70uA	ESOP8	量产
				单节锂
				电充电
				同步整流
JTM4052B	4.35V	4.4-5.5V	2.5A	开关式	4.35V	±1%	2.5V	70uA	ESOP8	量产	4.35V/三星电芯
				单节锂							充电应用
				电充电
				同步整流
JTM4053	4.2V	4.5-28V	扩流4A	开关式	4.2V	±1%	2.9V	1mA	SSOP-10	量产
				单节锂
				电充电
我司的JTM4054/SOT-25有以下优点：
1.各脚ESD电压都在3000V以上。
2.充电完成以后充电指示灯彻底熄灭，没有弱亮状态。
3.充电完成以后电池反向漏电流小于3UA。
4.封装材料采用独有的散热材料，实际最大充电电流可达800MA。
5.封装采用7根25UM的金线。
6.输出电压为标准的4.20V+-1%。
7.工作温度范围：-40°C---+85°C.
8.我司的JTM4054出移动电源、充电器等要求大充电电流的场合有优势。
9.和市场那种低端的只有400mA/充满电灯不灭的产品不同的。
