一,产品概述(General Description)
      JTM5903 是一款专为移动电源设计的单芯片解决方案,内部集成了充电管理模块、放电管理模块、电量检测及 LED 指示模块以及保护模块.
      JTM5903 内置充电和放电功率 MOS，充电电流固定为 0.8A，BAT 输入 3.2V 时可以满足输出 5V/1A.
      JTM5903 内部集成了恒温充电工作模式、过温保护、过充与过放保护、输出过压保护、输出重载保护、输出短路保护等几乎所有安全保护功能以保证芯片和锂离子电池的安全,同时 JTM5903 应用电路简单,只需很少元件便可实现充电管理与放电管理。

二.产品特点(Features)
独立的充电与放电状态指示
支持双灯与单灯模式
放电效率：88%（输入 3.7V，输出 5V/1A）
充电电流: 0.8A
输出：5V/1A
支持 IPHONE、IPAD、三星等设备充电
BAT 放电终止电压:2.85V
可选 4.2V/4.35V 充电电压
最大 20uA 待机电流
集成充电管理与放电管理
智能温度控制
集成输出过压保护、短路保护、重载保护
集成过充与过放保护
支持涓流模式以及零电压充电
封装形式：ESOP8L

三,应用范围 (Applications)

四.下载产品资料PDF文档

JTM5903

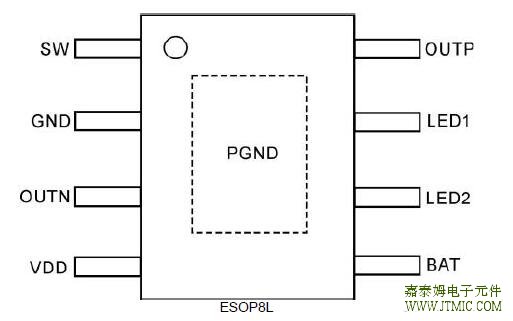

五,产品封装图 (Package)

管脚号	管脚名称	描述
1	SW	开关端
2	GND	模拟地
3	OUTN	输出电压负极
4	VDD	充电输入电压正极
5	BAT	锂离子电池正极
6	LED2	放电状态指示端，外接指示 LED，放电过程 LED2 常亮
7	LED1	充电状态指示端，外接指示 LED，充电时 LED1 以 1Hz 频率闪烁，电池充饱后 LED1 常亮
8	OUTP	升压输出正极端以及输出电压采样端
Exposed PAD	PGND	功率地,此散热片须与 PCB 有良好焊接

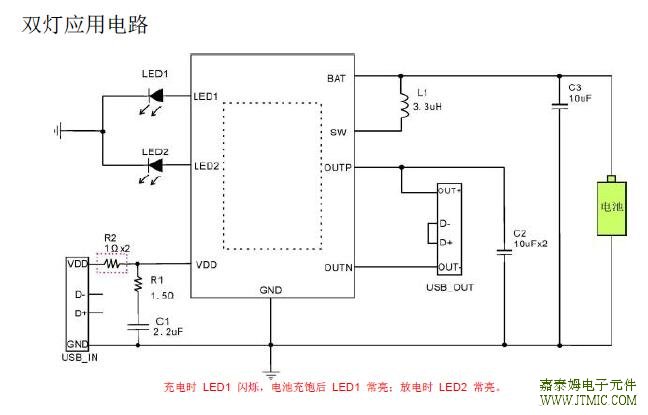

六.电路原理图

七,功能概述

符号	参数	测试条件	最小值	典型值	最大值	单位
VDD	充电输入电压		4.3	5	5.5	V
VBAT	预设充电电压	针对 4.2V 规格	4.15	4.2	4.25	V
VBAT	预设充电电压	针对 4.35V 规格	4.30	4.35	4.4	V
IBAT	BAT 恒流充电电流		720	800	880	mA
ITRK	BAT 涓流充电电流		70	80	90	mA
VTRK	涓流充电阈值电压	VBAT 上升		3.0		V
TST	温度补偿阈值			110		℃
TZERO	零电流温度			140		℃
VUV_BAT	BAT 欠压锁定阈值电压	VBAT 上升	3.0	3.1	3.2	V
VBAT_END	BAT 放电终止电压		2.75	2.85	2.95	V
ISD_BAT	BAT 待机电流	VBAT=3.7V		16	30	uA
VOUT	升压输出电压	ILOAD=1A,VBAT=3.7V	4.8	5V	5.2	V
ILED	LED1～LED2 驱动电流	BAT=4V		5		mA
RON_CHRG	充电 PMOS 导通电阻			400		mΩ
RON_NMOS	放电 NMOS 导通电阻			65		mΩ
RON_PMOS	放电 PMOS 导通电阻			65		mΩ
FOSC	升压电路工作频率		400	500	600	KHz

八,相关产品

同步整流3合1移动电源IC:
型号	功能	包含的模块	工作模式	最低放	放电过	充电电流	升压	待机	0V电	保护功能	封装形式
				电电压	流保护		效率	功耗	池充电
JTM5903	0.8A 充电	充电模块	充电	2.85V		0.8A	88%	20uA		电池过充	ESOP-8
	同步1A 放电	升压电源模块	放电							过放保护
	移动电源	电量显示模块	首次充电							欠压保护
	管理IC	以及保护模块	故障							芯片过温保护
										过流保护
										短路保护
JTM5913	0.6A 充电	充电管理模块	充电	2.85V		0.6A	90%	20uA		电池过充	SOP-8
	同步0.8A 放电	电量检测及	放电							过放保护
	移动电源	电量指示模块	待机							欠压保护
	管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5923	0.8A 充电	锂电充电模块	充电	2.85V		0.8A	90%	20uA		电池过充	ESOP-8
	同步1A 放电	升压电源模块	放电							过放保护
	三合一移动	综合控制模块	待机							过压保护
	电源管理IC	保护模块								过载保护
										短路保护
JTM5911	1.2A 充电	充电管理模块	充电	2.9V		通过电阻调节	93%	10uA		电池过充	SOP-16
	同步1.5A 放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							欠压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5912	1.2A 充电	充电管理模块	充电	2.9V		通过电阻调节	93%	10uA		电池过充	ESOP-16
	同步2A 放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							欠压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5915	1.2A 充电	充电管理模块	充电	3.0V		通过电阻调节	91%	50uA		电池过充	SOP-16
	1A 放电	电量检测模块	放电							过放保护
	全集成	电量指示模块	待机							欠压保护
	移动电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5918	2.5A 充电	充电管理模块	充电	3.0V		通过电阻调节	95%	50uA		电池过充	ESOP-16
	2A 放电	电量检测模块	放电							过放保护
	全集成	电量指示模块	待机							欠压保护
	移动电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5919	3A 充电	充电管理模块	充电	3.0V		通过电阻调节	95%	50uA		电池过充	QFN-24
	2.4A 放电	电量检测模块	放电							过放保护
	移动电源管理IC	电量指示模块	待机							欠压保护
		升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5908	扩流开关2A充电	锂电充电模块	充电	2.8V			95%	26uA		过流(OCP)保护	SOP-16
	扩流同步2A放电	升压电源模块	放电							过压(OVP)保护
	三合一移动	电量显示模块	待机							短路(SCP)保护
	电源管理IC	综合控制模块								欠压保护


型号	充电工作电压	静态电流	充电电流	充饱电压	PWM频率	升压电池电压范围	升压输出	反馈电压	封装
JTM5906	4.2V-6.5V	2mA	2A	4.19V	550K	3V-4.65V	5V/3A	1.2V	TSSOP-16


线性单节锂电充电IC

产品型号	输出	输入	最大充电电流	充电类型	充电截止电压	精度	涓流充电截止电压	功耗	封装	状态	替代型号
	电压	电压							形式
JTM4054	4.2V	4.25-6.5V	800mA		4.2V	±1%	2.9V	25uA	SOT23-5	量产	LTC4054
											MCP73831
											MCP73832
JTM4054B	4.35V	4.25-6V	800mA		4.35V	±1%	2.9V	25uA	SOT23-5	量产	4.35V/三星电芯
											充电应用
JTM4057	4.2V	4.25-6.0V	800mA		4.2V	±1%	2.9V	25uA	SOT23-6	量产	TP4057

JTM4057B	4.35V	4.5-6.5V	800mA		4.35V	±1%	2.9V	85uA	SOT-26	量产	4.35V/三星电芯
											充电应用
JTM4050MR	4.2V	4.25-6.5V	200mA		4.2V	±1%	2.9V	150uA	SOT-25	量产	小电流充电应用


JTM4056	4.2V	4.0-8.0V	1200mA		4.2V	±1.5%	2.9V	55uA	ESOP8	量产	TP4056

JTM4056B	4.35V	4.0-8.0V	1200mA		4.35V	±1.5%	2.9V	55uA	ESOP8	量产	4.35V/三星电芯
											充电应用
JTM5056	4.2V	4.25-6.5V	1000mA		4.2V	±1%	2.9V	50uA	ESOP8	量产	TP4056
											CN3052
											GS1406
JTM4051	4.2V	4.25-6.5V	1.2A		4.2V	±1%	2.9V	25uA	ESOP8	量产	CN3052
					以上可调						CN3062
JTM4051B	3.6V	4.25-6.5V	1.2A		3.6V/4.2V	±1%	2.9V	25uA	ESOP8	量产	单节磷酸铁锂
	4.2V				以上可调						充电应用
JTM5051	4.2V	3.8V-6.5V	1A/0.5A		4.2V	±1%	2.9V	450uA	ESOP8	量产
									SOP8



开关模式单节锂电充电IC

产品型号	输出	输入	最大充	充电	充电截	精度	涓流电	功耗	封装	状态	替代型号
	电压	电压	电电流	类型	止电压		截止电压		形式
JTM4050	4.19V	4.5-6.5V	2A	开关式	4.19V	±1%	2.9V	3mA	ESOP-8	量产
				单节锂
				电充电
JTM4050B	4.2V	3.8-6.5V	2.5A	开关式	4.2V	±1%	2.9V	190uA	ESOP8	量产
				单节锂
				电充电
				同步整流
JTM4050C	4.35V	3.8-6.5V	2.5A	开关式	4.35V	±1%	2.9V	190uA	ESOP8	量产	4.35V/三星电芯
				单节锂							充电应用
				电充电
				同步整流
JTM4052	4.2V	4.5-5.5V	2.5A	开关式	4.2V	±1%	2.9V	70uA	ESOP8	量产
				单节锂
				电充电
				同步整流
JTM4052B	4.35V	4.4-5.5V	2.5A	开关式	4.35V	±1%	2.5V	70uA	ESOP8	量产	4.35V/三星电芯
				单节锂							充电应用
				电充电
				同步整流
JTM4053	4.2V	4.5-28V	扩流4A	开关式	4.2V	±1%	2.9V	1mA	SSOP-10	量产
				单节锂
				电充电
