一,产品概述(General Description)
           jtm9182系列是使用CMOS技术开发的双高速、低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。每一个电压调整器可独立通过修条来调整输出电压，电压输出范围为1.3V到5.0V。每一个电压调整器可独立使能，因而降低了系统功耗。 jtm9182系列采用SOT-26等小型封装，故可高密度安装。

二.产品特点(Features)
可选择输出电压    :可以在 1.3～6.0V 的范围内选择,步进为 0.05 V
输出电压精度高    :可达±2.0% 精度
输入输出压差低    :200 mV 典型值(输出为 3.0V 的产品, IOUT=100mA 时)
高纹波抑制比        :70dB (1 kHz)
消耗电流少            :25μA（TYP.）
最大输出电流        :可输出 300mA（VIN≥VOUT+1v）
待机电流                :小于 0.1μA
内置保护                :内置过流保护和短路保护电路
采用小型封装        :SOT-26 以及客户要求的封装

三,应用范围 (Applications)
无绳电话及广播通信设备
照相机、视频录制设备
便携式游戏机
便携式AV设备
PDAs
移动电话

四.下载产品资料PDF文档

jtm9182

五,产品封装图 (Package)

引脚号	引脚名	功能
SOT-26
4
EN1	使能端 1
5	VIN	电源输入
3	EN2	使能端 2
1	VOUT2	输出 2
2	VSS	地
6	VOUT1	输出 1

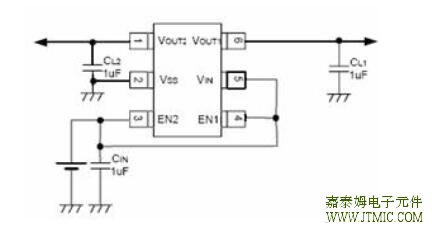

六.电路原理图


七,功能概述

项目	符号	条件	最小值	典型值	最大值	单位
输出电压*1	VOUT(E)	VIN =VOUT(S)+1.0 V, IOUT=30 mA	VOUT(S) ×0.98	VOUT(S)	VOUT(S) ×1.02	V
输出电流*2	IOUT	VIN≥VOUT(S)+1.0 V	300 *5	—	—	mA
输入输出压差 *3	Vdrop	IOUT=50 mA	—	0.06	0.10	V
		IOUT=100 mA	—	0.20	0.30
输入稳定度
DV OUT1 DV IN ·V OUT	VOUT(S)+0.5 V ≤VIN≤8 V IOUT=30 mA	—	0.01	0.20	%/V
负载稳定度	DVOUT 2	VIN=VOUT(S)+1.0 V 1.0 mA ≤IOUT ≤100 mA	—	15	50	mV
输出电压 温度系数*4	DVOUT DTa ·VOUT	VIN=VOUT(S)+1.0 V, IOUT=10 mA -40°C ≤ Ta ≤85°C	—	±100	—	ppm/℃
工作消耗电流	ISS1	VIN=VOUT(S)+1.0 V	—	25	40	μA
关断电流	ISTB	VIN=V EN=VOUT(T)+1V ，VEN=VSS	—	0.01	0.1	μA
输入电压	VIN	——	2.0	—	10	V
纹波抑制率	|PSRR|	VIN=VOUT(S)+1.0 V，f=1 kHz Vrip=0.5 Vrms, IOUT=30 mA	—	70	—	dB
短路电流	Ishort	VIN=V OUT(S)+1.0 V, VIN=VEN	—	30	—	mA
电流限制*5	Ilim	VIN=VEN=VOUT(T)+1V	-	450	-	mA
EN 最小高电平	VCEH		1.3		VIN	V
EN 最小低电平	VCEL				0.25	V
EN 端“高”电流	ICEH	VIN=VEN=VOUT(T)+1V	-0.1		0.1	μA
EN 端“低”电流	ICEL	VIN=V EN=VOUT(T)+1V ，VEN=VSS	-0.1		0.1	uA

八,相关产品

LDO IC
型号	最大输	输入电压	输出电压	精度	功耗	负载	线性	封装形式	状态	替代型号
	出电流					稳定率	稳定率
JTM6206	300mA	7.0V	1.2/1.5/1.8/2.0/2.1/2.2	2%	7uA	40-80mV	0.05%	SOT-23	量产	XC6206
			2.5/2.8/3.0/3.3/3.6/5.0V					SOT-23-3L		RT9166
								SOT-89		RT9169
										AIC1734
										AIC1722
JTM6214	500mA	8.0V	1.8/2.5/2.8/3.0/3.3/	2%	5uA	12-30mV	0.05%	SOT-89	量产	XC6214
			3.6/4.2/5.0V							APL5885
带使能LDO IC
型号	最大输	输入电压	输出电压	精度	功耗	负载	线性	封装形式	状态	替代型号
	出电流					稳定率	稳定率
JTM1134	500mA	6.5V	1.2/1.5/1.8/2.5/	2%	静态电流：40uA	0.6%	0.4%	SOT-25	量产	XC6204B/
			2.8/3.0/3.3/5.0V		关断电流：1uA					XC6219B/
										XC6221/
										RT9167/
										AIC1742/
										RT9193/
										LP2985/
										PT5107
JTM6219	300mA	6.5V	1.2/1.5/1.8/2.5/	2%	静态电流：25uA	65dB	0.20%	SOT-25	量产	XC6219B/
			2.8/3.0/3.3/3.6V		关断电流：1uA					XC6221/
JTM6210	700mA	8.0V	1.2/1.8/2.5/2.8	2%	静态电流：30uA	15mV	0.01%	SOT-25	量产	XC6210
			3.0/3.3/3.6V		关断电流：1uA			SOT-89-5L
JTM6230	3A	6.0V	0.8-VIN	2%	10uA	0.10%	0.20%	ESOP8	量产	ME966/A
										APL5930
										APL5920
										RT9018
										RT9025
双路带使能LDO IC
型号	最大输	输入电压	输出电压	精度	功耗	负载	线性	封装形式	状态	替代型号
	出电流					稳定率	稳定率
JTM6401	300mA	10V	1.8+2.8/1.8+3.3/	2%	静态电流：25uA	50mV	0.01%	SOT-26	量产	XC6401/
			2.8+3.3/2.8+1.8V		关断电流：0.11uA					PT5127/
										EUP7201/
										AP6401/1
										SGM2207
JTM9182	300mA	10V	2.8+1.8/3.3+1.8/	2%	静态电流：25uA	50mV	0.01%	SOT-26	量产	RT9182/
			1.8+2.8V		关断电流：0.11uA					RT9011/
										PT5128
可调输出LDO IC
型号	最大输	输入电压	输出电压	精度	功耗	负载	线性	封装形式	状态	替代型号
	出电流					稳定率	稳定率
JTM6205	300mA	6.0V	可调，最低0.9V	±2%	静态电流：57uA	50mV	0.1%	SOT-25	量产	AP2127
					关断电流：1uA					AP2128
										PAM3103
										SGM2019
JTM6215	500mA	6.0V	可调，最低0.8V	±1.5%	静态电流：40uA	0.60%	0.08%	SOT-25	量产	AP2127/8
我司的JTM6204BXX2MR/SOT-25有如下优点：
1.最大可达300mA负载电流，耐电流可达500mA.
2.工作电压2.5-6.5V,耐压可达7V.
3.静态电流小，压差小，纹波小,带载能力和抗干扰能力强。
4.可广泛用于手机/MID/MP3&MP4&MP5/蓝牙/数码相机/GPS/点读笔/音响/液晶电视/电表/电子钟表/电子玩具等各类电子产品市场。
5.目前我司产品有出在三星/LG等著名品牌的手机产品上的（手机的要求是比较高的），在带载能力、纹波、静态电流、抗干扰、压差等各方面参数都要优于目前市场上国内同类产品的。目前市场上很多国内同类产品是进不了手机市场的，性能参数达不到要求的。
产品应用：
1.MP3/MP4/MP5/PMP 播放器
2.MID/UMPC
3.GPS/行驶记录仪
4.PDVD/车载DVD/汽车音响
5.液晶电视/液晶显示器
6.移动电源/电子烟
7.小家电、家电控制板
