一,产品概述(General Description)
JTM5411 适合于对 1 节锂离子/锂聚合物可再充电电池的过充电、过放电和过电流进行保护.
二.产品特点(Features)
(1) 高精度电压检测电路
过充电检测电压 4.200~4.400V 精度±25mV 过充电释放电压 3.900~4.400V 精度±50mV
过放电检测电压 2.30~3.00V 精度±80mV
过放电释放电压 2.30~3.40V 精度±80mV
放电过流检测电压 (可选择)
充电过流检测电压 -100mV(固定) 精度±40mV
负载短路检测电压 0.85V(固定) 精度±300mV
(2) 各延迟时间由内部电路设置(不需外接电容)
过充电检测延迟时间 . 典型值 100ms
过放电检测延迟时间 典型值 25ms
过充电检测延迟时间 . 典型值 100ms
放电过流检测延迟时间 典型值 10ms
充电过流检测延迟时间 典型值 12ms
负载短路检测延迟时间 典型值 500μs
(3) 休眠功能:可以选择“有”或“无” (详见产品目录)充电过流检测延迟时间 典型值 12ms
负载短路检测延迟时间 典型值 500μs
(4) 过放自恢复功能:可以选择“有”或“无” (详见产品目录)
(5) 低耗电流(具有休眠功能的型号)
工作模式 典型值 3.0μA ,最大值 6.0μA(VDD=3.9V)
休眠模式 最大值 0.1μA(VDD=2.0V)
休眠模式 最大值 0.1μA(VDD=2.0V)
(6) 连接充电器的端子采用高耐压设计(CS 端子和 OC 端子,绝对最大 额定值是 20V)
(7) 向 0V 电池充电功能:可以选择“允许”或“禁止” (详见产品目录)
(8) 宽工作温度范围:(7) 向 0V 电池充电功能:可以选择“允许”或“禁止” (详见产品目录)
(9) 小型封装:
(10) 无卤素绿色环保产品
三,应用范围 (Applications)
1 节锂离子可再充电电池组
1 节锂聚合物可再充电电池组
四.下载产品资料PDF文档
![]() |
JTM5411 |
五,产品封装图 (Package)

脚位 | 符号 | 说明 |
1 | OD | 放电控制用 MOSFET 门极连接端子 |
2 | CS | 过电流检测输入端子,充电器检测端子 |
3 | OC | 充电控制用 MOSFET 门极连接端子 |
4 | NC | 无连接 |
5 | VDD | 电源端,正电源输入端子 |
6 | VSS | 接地端,负电源输入端子 |

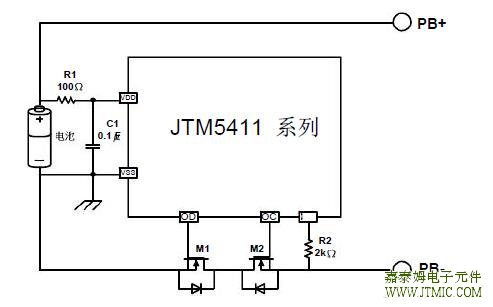

六.电路原理图

标记 | 器件名称 | 用途 | 最小值 | 典型值 | 最大值 | 说明 |
R1 | 电阻 | 限流、稳定VDD、加强ESD | 100Ω | 100Ω | 200Ω | *1 |
R2 | 电阻 | 限流 | 1kΩ | 2kΩ | 2kΩ | *2 |
C1 | 电容 | 滤波,稳定VDD | 0.01μF | 0.1μF | 1.0μF | *3 |
M1 | N-MOSFET | 放电控制 | - | - | - | *4 |
M2 | N-MOSFET | 充电控制 | - | - | - | *5 |
七,功能概述
11.1. 正常工作状态
此 IC 持续侦测连接在 VDD 和 VSS 之间的电池电压,以及 CS 与 VSS 之间的电压差,
来控制充电和放电。当电池电压在过放电检测电压(VDL)以上并在过充电检测电压(VCU)
以下,且 CS 端子电压在充电过流检测电压(VCIP)以上并在放电过流检测电压(VDIP)以下
时,IC 的 OC 和 OD 端子都输出高电平,使充电控制用 MOSFET 和放电控制用 MOSFET 同
时导通,这个状态称为“正常工作状态”。此状态下,充电和放电都可以自由进行。
注意:初次连接电芯时,会有不能放电的可能性,此时,短接 CS 端子和 VSS 端子,或
者连接充电器,就能恢复到正常工作状态。
11.2. 过充电状态
正常工作状态下的电池,在充电过程中,一旦电池电压超过过充电检测电压(VCU),并
且这种状态持续的时间超过过充电检测延迟时间(TOC)以上时,JTM5411 系列 IC 会关闭充
电控制用的 MOSFET(OC 端子),停止充电,这个状态称为“过充电状态”。
过充电状态在如下 2 种情况下可以释放:
不连接充电器时,
(1)由于自放电使电池电压降低到过充电释放电压(VCR)以下时,过充电状态释放,
恢复到正常工作状态。 .
(2)连接负载放电,放电电流先通过充电控制用 MOSFET 的寄生二极管流过,此时,
CS 端子侦测到一个“二极管正向导通压降(Vf)”的电压。当 CS 端子电压在放电
过流检测电压(VDIP)以上且电池电压降低到过充电检测电压(VCU)以下时,过充
电状态释放,恢复到正常工作状态。
注意:进入过充电状态的电池,如果仍然连接着充电器,即使电池电压低于过充电释放电
压(VCR),过充电状态也不能释放。断开充电器,CS 端子电压上升到充电过流检测电压(VCIP)
以上时,过充电状态才能释放。
11.3. 过放电状态及休眠状态
11.3.1. 有休眠功能的型号
正常工作状态下的电池,在放电过程中,当电池电压降低到过放电检测电压(VDL)以下,
并且这种状态持续的时间超过过放电检测延迟时间(TOD)以上时,JTM5411 系列 IC 会关闭
放电控制用的 MOSFET(OD 端子),停止放电,这个状态称为“过放电状态”。
当关闭放电控制用 MOSFET 后,CS 由 IC 内部电阻上拉到 VDD,使 IC 耗电流减小到
休眠时的耗电流值,这个状态称为“休眠状态”。
过放电状态的释放,有以下两种情况:
(1)连接充电器,若 CS 端子电压低于充电过流检测电压(VCIP),当电池电压高于过放
电检测电压(VDL)时,过放电状态释放,恢复到正常工作状态。
(2)连接充电器,若 CS 端子电压高于充电过流检测电压(VCIP),当电池电压高于过放
电释放电压(VDR)时,过放电状态释放,恢复到正常工作状态。
11.3.2. 有过放自恢复功能的型号
正常工作状态下的电池,在放电过程中,当电池电压降低到过放电检测电压(VDL)以下,
并且这种状态持续的时间超过过放电检测延迟时间(TOD)以上时,JTM5411 系列 IC 会关闭
放电控制用的 MOSFET(OD 端子),停止放电,这个状态称为“过放电状态”。
过放电状态的释放,有以下三种方法:
(1)连接充电器,若 CS 端子电压低于充电过流检测电压(VCIP),当电池电压高于过放
电检测电压(VDL)时,过放电状态释放,恢复到正常工作状态。
(2)连接充电器,若 CS 端子电压高于充电过流检测电压(VCIP),当电池电压高于过放
电释放电压(VDR)时,过放电状态释放,恢复到正常工作状态。
(3)没有连接充电器时,如果电池电压自恢复到高于过放电释放电压(VDR)时,过放
电状态释放,恢复到正常工作状态,即有过放自恢复功能。
11.4. 放电过流状态(放电过流检测功能和负载短路检测功能)
正常工作状态下的电池,JTM5411 通过检测 CS 端子电压持续侦测放电电流。一旦 CS 端
子电压超过放电过流检测电压(VDIP),并且这种状态持续的时间超过放电过流检测延迟时间
(TDIP),则关闭放电控制用的 MOSFET(OD 端子),停止放电,这个状态称为“放电过流状
态”。 .
而一旦 CS 端子电压超过负载短路检测电压(VSIP),并且这种状态持续的时间超过负载短
路检测延迟时间(TSIP),则也关闭放电控制用的 MOSFET(OD 端子),停止放电,这个状
态称为“负载短路状态”。
当连接在电池正极(PB+)和电池负极(PB-)之间的阻抗大于放电过流/负载短路释放
阻抗时,放电过流状态和负载短路状态释放,恢复到正常工作状态。另外,即使连接在电池
正极(PB+)和电池负极(PB-)之间的阻抗小于放电过流/负载短路释放阻抗,当连接上充
电器,CS 端子电压降低到放电过流保护电压(VDIP)以下,也会释放放电过流状态或负载短
路状态,回到正常工作状态。
放电过流/负载短路释放阻抗的计算公式:[(150mV/VDIP)*450kΩ](typ.)
注意:
(1)放电过流/负载短路释放阻抗,与电池电压及过流检测电压(VDIP)有关。
(2)若不慎将充电器反接时,回路中的电流方向与放电时电流方向一致,如果 CS 端子
电压高于放电过流检测电压(VDIP),则可以进入放电过流保护状态,切断回路中的电流,
起到保护的作用。
11.5. 充电过流状态
正常工作状态下的电池,在充电过程中,如果 CS 端子电压低于充电过流检测电压(VCIP),
并且这种状态持续的时间超过充电过流检测延迟时间(TCIP),则关闭充电控制用的 MOSFET
(OC 端子),停止充电,这个状态称为“充电过流状态”。
进入充电过流检测状态后,如果断开充电器使 CS 端子电压高于充电过流检测电压(VCIP)
时,充电过流状态被解除,恢复到正常工作状态。
11.6. 向 0V 电池充电功能(允许)
此功能用于对已经自放电到 0V 的电池进行再充电。当连接在电池正极(PB+)和电池负
极(PB-)之间的充电器电压,高于“向 0V 电池充电的充电器起始电压(V0CJTM5411)”时,充电控
制用 MOSFET 的门极固定为 VDD 端子的电位,由于充电器电压使 MOSFET 的门极和源极
之间的电压差高于其导通电压,充电控制用 MOSFET 导通(OC 端子),开始充电。这时,
放电控制用 MOSFET 仍然是关断的,充电电流通过其内部寄生二极管流过。当电池电压高
于过放电检测电压(VDL)时,JTM5411 系列 IC 进入正常工作状态。
注意:
1. 某些完全自放电后的电池,不允许被再次充电,这是由锂电池的特性决定的。请询问
电池供应商,确认所购买的电池是否具备“允许向 0V 电池充电”的功能,还是“禁止向 0V 电池
充电”的功能。
2. “允许向 0V 电池充电功能”比“充电过流检测功能”优先级更高。因此。使用“允许向 0V
电池充电”功能的 IC,在电池电压较低的时候会强制充电。电池电压低于过放电检测电压(VDL)
以下时,不能进行充电过流状态的检测。
时,充电过流状态被解除,恢复到正常工作状态。
11.6. 向 0V 电池充电功能(允许)
此功能用于对已经自放电到 0V 的电池进行再充电。当连接在电池正极(PB+)和电池负
极(PB-)之间的充电器电压,高于“向 0V 电池充电的充电器起始电压(V0CJTM5411)”时,充电控
制用 MOSFET 的门极固定为 VDD 端子的电位,由于充电器电压使 MOSFET 的门极和源极
之间的电压差高于其导通电压,充电控制用 MOSFET 导通(OC 端子),开始充电。这时,
放电控制用 MOSFET 仍然是关断的,充电电流通过其内部寄生二极管流过。当电池电压高
于过放电检测电压(VDL)时,JTM5411 系列 IC 进入正常工作状态。
注意:
1. 某些完全自放电后的电池,不允许被再次充电,这是由锂电池的特性决定的。请询问
电池供应商,确认所购买的电池是否具备“允许向 0V 电池充电”的功能,还是“禁止向 0V 电池
充电”的功能。
2. “允许向 0V 电池充电功能”比“充电过流检测功能”优先级更高。因此。使用“允许向 0V
电池充电”功能的 IC,在电池电压较低的时候会强制充电。电池电压低于过放电检测电压(VDL)
以下时,不能进行充电过流状态的检测。
11.7. 向 0V 电池充电功能(禁止)
当连接内部短路的电池(0V 电池)时,禁止向 0V 电池充电的功能会阻止对它再充电。当电池电压低于“0V 电池充电禁止的电池电压(V0IN)”时,充电控制用 MOSFET 的门极固定
为 PB-电压,禁止充电。当电池电压高于“0V 电池充电禁止的电池电压(V0IN)”时,可以充
电。
注意:
1. 某些完全自放电后的电池,不允许被再次充电,这是由锂电池的特性决定的。请询问
电池供应商,确认所购买的电池是否具备“允许向 0V 电池充电”的功能,还是“禁止向 0V 电池
充电”的功能。
八,相关产品
型号 | 工作电压 | 工作 | 过充 | 过充释放 | 过放 | 过放释放 | 过放 | 过流 | 短路 | 封装 | 替代型号 |
电流 | 电压 | 电流 | 电压 | 电压 | 自恢复 | 保护 | 保护 | ||||
DW01A | 1.5V-9.0V | 2.4uA | 4.3V | 4.1V | 2.4V | 3.0V | OK | OK | OK | SOT-26 | DW01+/CS213/R5426 |
/R5421/SC451 | |||||||||||
JTM5410C | 1.5-8V | 3uA | 4.28V | 4.08V | 2.4V | 3.0V | NG | OK | OK | SOT-26 | DW01+/CS213/R5426 |
/R5421/SC451 | |||||||||||
JTM5410D | 1.5-8V | 3uA | 4.28V | 4.08V | 2.4V | 3.0V | OK | OK | OK | SOT-26 | DW01+/CS213/ |
R5426/R5421/SC451 | |||||||||||
JTM5411G | 1.5-8V | 3uA | 4.28V | 4.08V | 2.9V | 3.0V | OK | OK | OK | SOT-26 | S8261-G3J/J3J/ |
FS312/R5402 | |||||||||||
JTM5411H | 1.5-8V | 3uA | 4.28V | 4.08V | 2.9V | 3.0V | OK | OK | OK | SOT-26 | S8261-G3J/J3J |
/FS312/R5402 | |||||||||||
JTM5411K | 1.5-8V | 3uA | 4.28V | 4.08V | 2.4V | 2.5V | OK | OK | OK | SOT-26 | S8261-G3J/J3J/ |
FS312/R5402 | |||||||||||
JTM5412A/B/C | 1.5-8V | 3uA | 3.75V | 3.6V | 2.1V | 2.3V | OK | OK | OK | SOT-26 | 磷酸铁锂电池保护应用 |
JTM5413N | 1.5-8V | 3uA | 4.38V | 4.28V | 2.6V | 2.8V | OK | OK | OK | SOT-26 | 4.35V锂电池保护应用 |
JTM5413O | 1.5-8V | 3uA | 4.40V | 4.20V | 2.8V | 3.0V | OK | OK | OK | SOT-26 | 4.35V锂电池保护应用 |
JTM5416B | 1.5-8V | 3uA | 4.35V | 4.15V | 2.5V | 3.0V | OK | OK | OK | SOT-26 | 4.35V锂电池保护应用 |
DW01A/SOT-26的优点: | |||||||||||
1.带自恢复功能 | |||||||||||
2.可以对0V电池充电 | |||||||||||
2节锂电保护IC | |||||||||||
型号 | 工作 | 工作 | 过充 | 过充释 | 过放 | 过放释 | 过放 | 过流 | 短路 | 封装 | 替代型号 |
电压 | 电流 | 电压 | 放电压 | 电压 | 放电压 | 自恢复 | 保护 | 保护 | |||
JTM5421B | 1.5-10V | 5uA | 4.35V | 4.15V | 2.3V | 3.0V | NO | OK | OK | SOT-26 | R5460/S8242/MM3320/MM3220 |
JTM5421C | 1.5-10V | 5uA | 4.28V | 4.08V | 2.9V | 3.0V | NO | OK | OK | SOT-26 | R5460/S8242/MM3320/MM3220 |
JTM5420C | 1.5-10V | 5uA | 4.28V | 4.08V | 2.9V | 3.0V | OK | OK | OK | SOT-26 | R5460/S8242/MM3320/MM3220 |
JTM5420D | 1.5-10V | 5uA | 4.28V | 4.08V | 2.25V | 2.95V | OK | OK | OK | SOT-26 | R5460/S8242/MM3320/MM3220 |
JTM5423 | 1.5-12V | 12uA | 4.20V | 4.10V | 2.9V | 3.0V | OK | OK | OK | SOT-26 | R5460/S8242/MM3320/MM3220 |
3-4节锂电保护IC | |||||||||||
型号 | 工作 | 工作 | 过充 | 过充释 | 过放 | 过放释 | 过放 | 过流 | 短路 | 封装 | 替代型号 |
电压 | 电流 | 电压 | 放电压 | 电压 | 放电压 | 自恢复 | 保护 | 保护 | |||
JTM8254-AAK | 3--24V | 16uA | 4.35V | 2.7V | NO | OK | OK | TSSOP-16 | S8254,兼容S8204/S8243 | ||
JTM8254-AAV | 3--24V | 16uA | 4.25V | 2.7V | NO | OK | OK | TSSOP-16 | S8254,兼容S8204/S8243 | ||
JTM8254-BAA | 3--24V | 16uA | 3.75V | 2.7V | NO | OK | OK | TSSOP-16 | S8254兼容S8204/S8243 | ||
JTM8253-AAA | 3--26V | 15uA | 4.25V | 2.7V | NO | OK | OK | TSSOP-16 | 兼容S8254/S8204/S8243 | ||
3-5节/可以级联锂电保护IC | |||||||||||
型号 | 工作 | 工作 | 过充 | 过充释 | 过放 | 过放释 | 过放 | 过流 | 短路 | 封装 | 替代型号 |
电压 | 电流 | 电压 | 放电压 | 电压 | 放电压 | 自恢复 | 保护 | 保护 | |||
JTM8256-AAB | 3--26V | 25uA | 4.25V | 2.7V | NO | OK | OK | TSSOP-24 | 兼容S8205A/B | ||
JTM8256-BAB | 3--26V | 25uA | 3.65V | 2.5V | NO | OK | OK | TSSOP-24 | 兼容S8205A/B | ||
小过放电流/二合一锂电保护IC | |||||||||||
型号 | 耐压 | 工作电流 | 过充电压 | 过充 | 过放电压 | 过放 | 过放 | 过流保护 | 短路保护 | 封装 | 替代型号 |
释放电压 | 释放电压 | 自恢复 | |||||||||
JTM5418 | 1.5-6.0V | 2.0uA | 4.3V | 4.1V | 2.4V | 3.0V | OK | OK/3A | OK | SOT-25 | XB5358A |
JTM5459 | 6.0V | 2.8uA | 4.3V | 4.1V | 2.4V | 3.0V | OK | OK/3A | OK | SOT-25 | XB5358A |
JTM5406 | 10.0V | 2.8uA | 4.3V | 4.1V | 2.4V | 3.0V | OK | OK/2.5A | OK | SOT-26 | |
JTM5403 | 10.0V | 2.8uA | 4.3V | 4.1V | 2.4V | 3.0V | OK | OK/2.5A | OK | TSSOP8 | |
JTM5453 | 6.0V | 2.8uA | 4.425V | 4.25V | 2.4V | 3.0V | OK | OK/3A | OK | SOT-25 | 4.35V锂电池保护应用 |
JTM5451 | 6.0V | 2.8uA | 4.3V | 4.1V | 2.8V | 3.0V | OK | OK/1A | OK | SOT-25 | 小过放电流保护应用 |
大过放电流/二合一锂电保护IC | |||||||||||
型号 | 耐压 | 工作电流 | 过充电压 | 过充 | 过放电压 | 过放 | 过放 | 过流保护 | 短路保护 | 封装 | 替代型号 |
释放电压 | 释放电压 | 自恢复 | |||||||||
JTM9901 | 6.0V | 5.2uA | 4.28V | 4.1V | 2.4V | 3.0V | OK | OK/8A | OK | ESOP8 | DW01A+AO8205*2 |
JTM9902A | 6.0V | 6.0uA | 4.25V | 4.1V | 2.9V | 3.0V | OK | OK/10A | OK | ESOP8 | DW01A+AO8205*3 |
JTM9902B | 6.0V | 6.0uA | 4.25V | 4.1V | 2.5V | 3.0V | OK | OK/10A | OK | ESOP8 | DW01A+AO8205*3 |
JTM9902C | 6.0V | 6.0uA | 4.3V | 4.1V | 2.4V | 3.0V | OK | OK/10A | OK | ESOP8 | DW01A+AO8205*3 |
JTM9902D | 6.0V | 6.0uA | 4.425V | 4.25V | 2.4V | 3.0V | OK | OK/10A | OK | ESOP8 | 4.35V锂电池保护应用 |
JTM9903 | 6.0V | 2.8uA | 4.425V | 4.15V | 2.5V | 3.0V | OK | OK/5A | OK | ESOP8 | DW01A+AO8205*2 |
