一,产品概述(General Description)
        JTM4085是可以对单节磷酸铁锂电池进行恒流/恒压充电管理的集成电路。该器件内部包括功率晶体管，不需要外部的电流检测电阻和阻流二极管。
       JTM4085只需要极少的外围元器件，非常适合于便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为3.6V，也可以通过一个外部的电阻调节。充电电
流通过一个外部电阻设置。当输入电压（交流适配器或者USB电源）掉电时，JTM4085自动进入低功耗的睡眠模式，此时电池的电流消耗小于3微
安。其它功能包括输入电压过低锁存，自动再充电，电池温度监控以及充电状态/充电结束状态指示等功能。
       JTM4085采用散热增强型的8管脚小外形封装(SOP8)。

二.产品特点(Features)
独立的单节磷酸铁锂电池充电管理
输入电压范围：3.8V 到 6.5V
片内功率晶体管
不需要外部阻流二极管和电流检测电阻
恒压充电电压 3.6V，也可通过一个外部电阻调节
为了激活深度放电的电池和减小功耗，在电池电压较低时采用小电
      流的预充电模式
可设置的持续恒流充电电流可达 1A
采用恒流/恒压/恒温模式充电，既可以使充
      电电流最大化，又可以防止芯片过热
电源电压掉电时自动进入低功耗的睡眠模式
充电状态和充电结束状态双指示输出
C/10充电结束检测
自动再充电
电池温度监测功能
散热增强型8管脚小外形封装(SOP8)
产品无铅，满足rohs，不含卤素


三,应用范围 (Applications)
磷酸铁锂电池应用
各种充电器
矿灯

四.下载产品资料PDF文档

JTM4085

五,产品封装图 (Package)

序号	名称	功能描述
1	TEMP	电池温度检测输入端。将TEMP管脚接到电池的NTC传感器的输出端。如 果TEMP管脚的电压小于输入电压的45%或者大于输入电压的80%，意味着 电池温度过低或过高，则充电将被暂停。如果TEMP在输入电压的45%和 80%之间，则电池故障状态将被清除，充电将继续。 如果将TEMP管脚接到地，电池温度监测功能将被禁止。
2	ISET	恒流充电电流设置和充电电流监测端。从ISET管脚连接一个外部电阻到地 端可以对充电电流进行编程。在预充电阶段，此管脚的电压被调制在0.12V； 在恒流充电阶段，此管脚的电压被调制在1.205V。在充电状态的所有模式， 此管脚的电压都可以根据下面的公式来监测充电电流： ICH = (VISET×1011)／RISET
3	GND	电源地
4	VIN	输入电压正输入端。此管脚的电压为内部电路的工作电源。当VIN与BAT 管脚的电压差小于10mV时，JTM4085将进入低功耗的睡眠模式，此时BAT 管脚的电流小于3µA。
5	BAT	电池连接端。将电池的正端连接到此管脚。在电源电压低于电源电压过低 锁存阈值或者睡眠模式，BAT管脚的电流小于3µA。BAT管脚向电池提供 充电电流和恒压充电电压。
6		漏极开路输出的充电结束状态指示端。当充电结束时，  管脚被内部 开关拉到低电平，表示充电已经结束；否则  管脚处于高阻态。
7		漏极开路输出的充电状态指示端。当充电器向电池充电时， 管脚被内 部开关拉到低电平，表示充电正在进行；否则 管脚处于高阻态。
8	FB	电池电压Kelvin检测输入端。此管脚可以Kelvin检测电池正极的电压，从 而精确调制恒压充电时电池正极的电压，避免了从电池的正极到JTM4085 的BAT管脚之间的导线电阻或接触电阻等寄生电阻对充电的影响。如果在 FB管脚和BAT管脚之间接一个电阻，可以调整恒压充电电压。

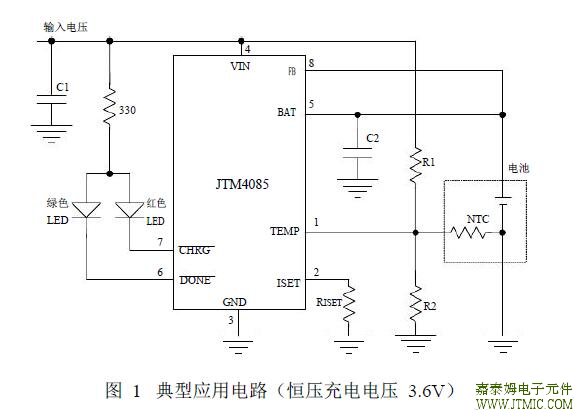

六.电路原理图


七,功能概述
的10%。如果要开始新的充电周期，只要将输入电压断电，然后再上电就可以了。当电池电压Kelvin检测
输入端(FB)的电压降到再充电阈值以下时，自动开始新的充电周期。芯片内部的高精度的电压基准源，
误差放大器和电阻分压网络确保电池端调制电压的误差在±50mV以内，满足了电池的要求。当输入电压
掉电或者输入电压低于电池电压时，充电器进入低功耗的睡眠模式，电池端消耗的电流小于3µA，从而增
加了待机时间。
