JTM2244 ,jtm2267是一款集成的视频开关，实现三输入视频或音频信号的切换选择。芯片集成了 75 欧姆驱动电

1.产品概述         2.产品特点
3.应用范围       4.下载产品资料PDF文档
5.产品封装图                     6.电路原理图
7.功能概述       8.相关产品

一,产品概述(General Description)
JTM2244 是一款集成的视频开关，实现三输入视频或音频信号的切换选择。
芯片集成了 75 欧姆驱动电路，可以直接驱动电视监控器。芯片工作电压 5～12V，带宽 10MHz；抗串绕 70dB(4.43MHz)。另外芯片还集成了嵌位电路，将视频信号值嵌位到合适的工作电平。芯片可以应用在 VCR,VideoCamera AV,TV,VideoDisc player 等

二.产品特点(Features)

宽工作电压（ +4.75 ～+13V）

三输入一输出
集成 75 欧姆负载驱动
可实现静音
内部嵌位
低功耗 16.5mA
串绕 70dB（4.43MHz）
带宽 10MHz
封装 DIP8，DMP8，SIP8

三,应用范围 (Applications)
VCR,VideoCamera AV,TV,VideoDisc player

四.下载产品资料PDF文档

jtm2244

jtm2267

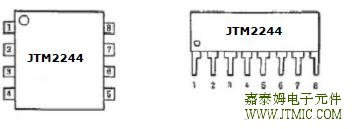

五,产品封装图 (Package)

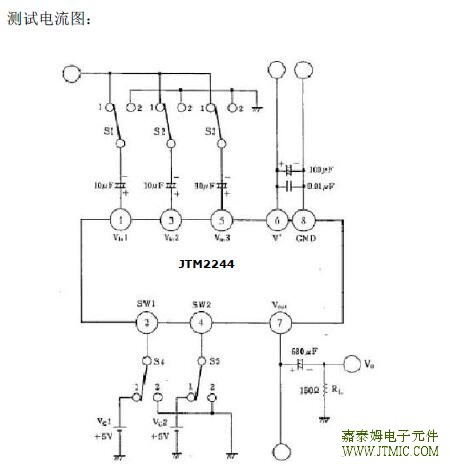

六.电路原理图

七,功能概述

标记	参数	测试条件	最小	典型	最大	单位
V+	电源电压		4.75	－	13.0	V
Icc	总电流	S1=S2=S3=S4=S5=2	11.5	16.5	22.0	mA
Gv	增益	Vin ＝ 2Vpp ， Vo(10MHz)/Vo(100kHz), RL=150 欧	-0.8	-0.3	+0.2	dB
Gf	带宽	Vin ＝ 2Vpp ， Vo(10MHz)/Vo(100kHz), RL=150 欧	-1.0	－	+1.0	dB
DG	微分增益	Vin＝2Vpp，阶梯信号，RL＝150 欧	－	0.3	－	%
DP	微分相位	Vin＝2Vpp，阶梯信号，RL＝150 欧	－	0.3	－	Deg
Voff	输出偏	S1=S2=S3=2,S5=1� 2, 时输出电	－	0	±30	mV
